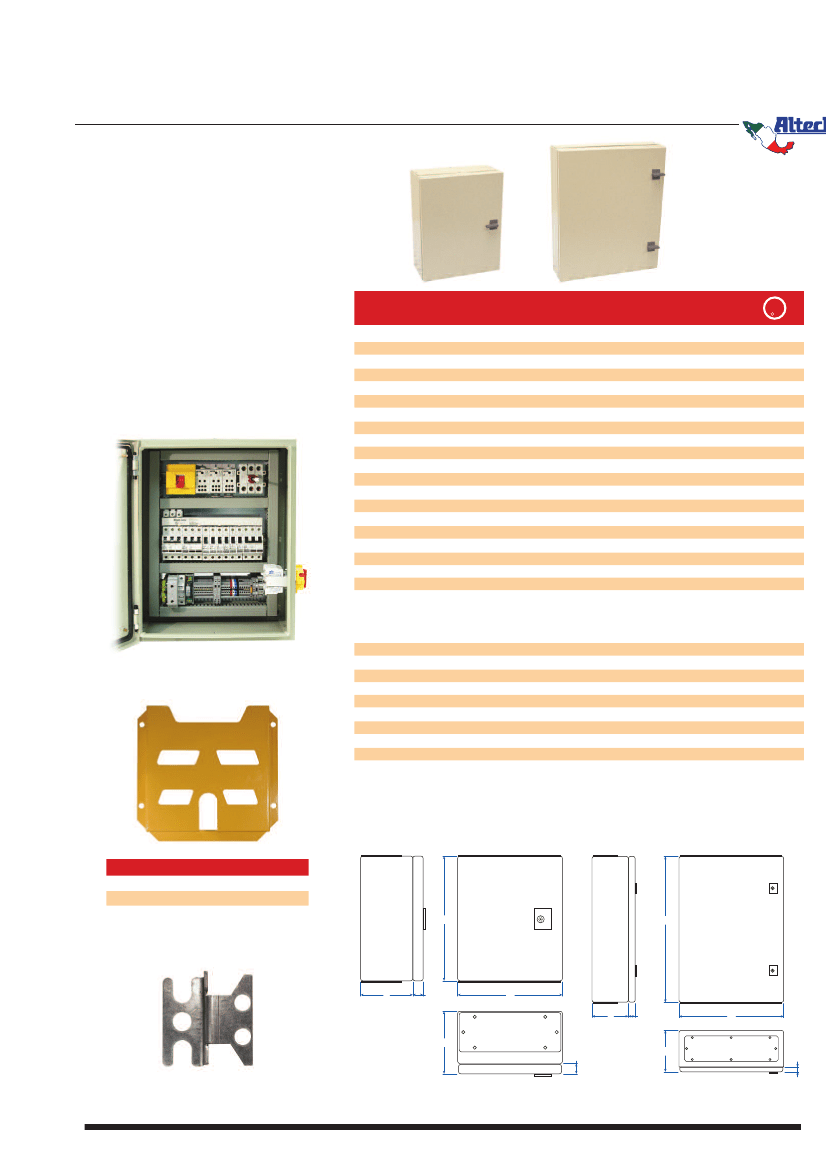

Gabinetes Metalicos
Gabinetes NEMA 12 tamaño pequeño y mediano,
puerta con bisagras, montaje a pared.
• Cuerpo y puertas fabricado con
acero calibre 16
• Suministrado con tornillos soldados
para montaje del panel
• Panel incluido
• Beige (RAL-7032) cubierto por dentro
y por fuera con poliéster texturizado
• Tornillo para tierra incluido
NEMA 12
Estos gabinetes son los mas frecuentemente
usados en aplicaciones bajo techo de sistemas de
control, automatización y variación eléctronica de
velocidad. Diseñados para prevenir el ingreso de
suciedad, polvo, salpicaduras de agua y aceite.
MEXICO
Tipo A
Tipo B
Código
Tipo A
ME252015
ME302015
ME302515
ME302520
ME303015
ME303020
ME304020
ME403015
ME403020
ME404020
ME504020
ME504025
ME505025
ME604020
ME604025
ME605015
ME605020
ME605025
ME606025
ME606030
H
(mm)
250
300
300
300
300
300
300
400
400
400
500
500
500
600
600
600
600
600
600
600
W
(mm)
200
200
250
250
300
300
400
300
300
400
400
400
500
400
400
500
500
500
600
600
D
(mm)
150
150
150
200
150
200
200
150
200
200
200
250
250
200
250
150
200
250
250
300
Peso
(KG)
3.2
4.0
4.2
4.9
5.0
6.0
6.8
6.0
6.8
8.0
9.8
11.0
12.8
10.8
12.3
11.3
14.3
16.3
18.2
19.8
Peso
(LBS)
7
8
9
11
11
13
15
13
15
18
22
24
28
24
27
25
32
36
40
44
Clasificación*
UL
R
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
Portaplanos
Tipo B
ME705020
700
ME705025
700
ME806025
800
ME806030
800
ME808030
800
ME907041
900
ME1006030 1000
ME1008030 1000
ME10010030 1000
ME1108544 1000
ME1208030 1200
500
500
600
600
800
700
600
800
1000
850
800
200
250
250
300
300
400
300
300
300
440
300
19.0
19.3
24.8
26.3
32.5
38.0
31.0
37.40
46.7
53.0
44.8
41.89
42.55
54.67
57.98
71.65
83.60
68.34
82.45
102.95
116.60
98.77
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
NEMA
12
12
12
12
12
12
12
12
12
12
12
Tipo
Pequeño
Grande
Código
30893
30894
Dimensiones
16 x 1 x 16 cm
25 x 1 x 22 cm
H
H
Soporte Para Montaje A Pared
Set de 4 piezas.
Cat. E-31028
D
25.0
W
D
25.0
W
D
25.0
Para dimensiones, consultenos.
w w w . a l t e c h m e x i c o . c o m
39
25.0
D

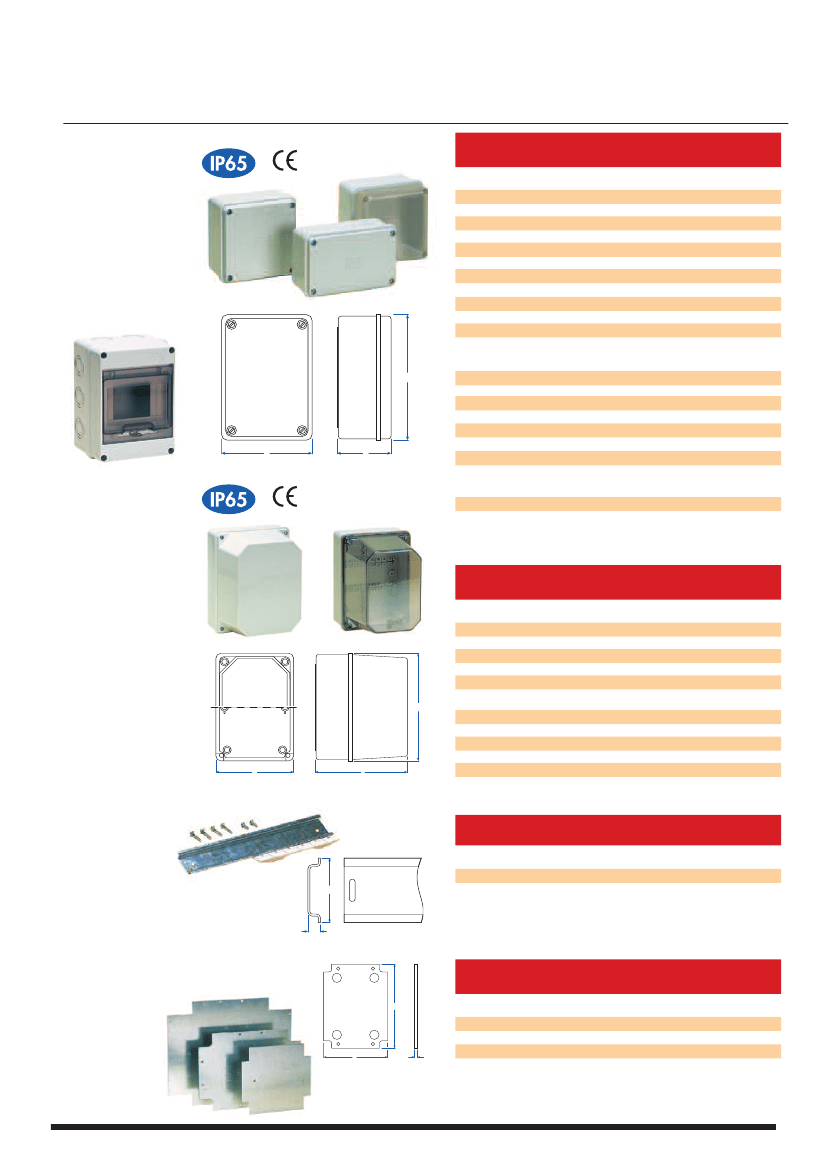

Gabinetes No Metálicos
GABINETES
DE CONEXION
• Paredes Laterales
Lisas
• Material ABS
• Base Gris Claro
• Cubierta Gris Claro
Sombreado
Transparente
• Cubierta con Ventana
• -20° a 65° C
Protección
Código
Cubierta Gris
005.PL
006.PL
007.PL
008.PL
009.PL
010.PL
011.PL
011.X.PL
012.A.PL
014.A.PL
015.A.PL
Dimensiones
AxBxC
Altura de
la Base
Altura de
la Cubierta
100 x 100 x 50
100 x 100 x 65
120 x 75 x 50
150 x 110 x 70
190 x 145 x 70
240 x 190 x 90
240 x 190 x 110
240 x 180 x 100
300 x 220 x 120
380 x 300 x 120
460 x 380 x 120
45
45
40
50
55
75
75
75
80
80
80
50
55
55
55
75
80
80
80
15
30
15
25
25
25
45
40
50
50
50
25
25
25
45
40
50
50
50
A
B
C
Cubierta Transparente
008.PK
150 x 110 x 70
009.PK
190 x 145 x 70
010.PK
240 x 190 x 90
011.PK
240 x 190 x 110
011.X.PK
240 x 180 x 100
012.A.PK
300 x 220 x 120
014.A.PK
380 x 300 x 120
015.A.PK
460 x 380 x 120
Cubierta con Ventana
92.06
120 x 160 x 90
92.08
200 x 160 x 90
92.12
200 x 200 x 110
Protección
GABINETES
DE CONEXION
CUBIERTA
ELEVADA
• Paredes Laterales
Lisas
• Material ABS
• Base Gris Claro
• Cubierta Gris Claro
Sombreado
Transparente
• -20° a 65° C
Incluido kit de Riel DIN
Incluido kit de Riel DIN
Incluido kit de Riel DIN
Código
Cubierta Gris
008.CA.G
009.CA.G
010.CA.G
011.CA.G
012.CA.G
A
Dimensiones
AxBxC
Altura de
la Base
Altura de
la Cubierta
150 x 110 x 135
190 x 145 x 135
240 x 190 x 155
240 x 180 x 175
310 x 230 x 160
50
50
50
75
75
50
50
50
75
75
90
90
105
105
90
90
90
105
105
90
B
C
Cubierta Transparente
008.CA.K
150 x 110 x 135
009.CA.K
190 x 145 x 135
010.CA.K
240 x 190 x 155
011.CA.K
240 x 180 x 175
012.CA.K
310 x 230 x 160
KIT DE RIEL DIN
• Para Gabinete Tipo
008, 009, 010, 011
• Acero cubierto
de zinc
35.0
Código
1003.04
1003.08
1003.12
Longitud
100 mm
180 mm
250 mm
Para
uso con
008
009
010, 011
7.0
PLATINAS
• Para gabinete tipo
009, 010, 011, 012,
014, 015
• Acero cubierto
de zinc
B
Código
A
Dimensiones
AxBxC
180 x 118 x 1.5
212 x 162 x 1.5
270 x 190 x 1.5
358 x 283 x 2
424 x 341 x 2
Tornillos
3.5
3.5
3.5
4.2
4.2
x
x
x
x
x
9.5
9.5
9.5
9.5
9.5
Para
uso con
009
010, 011
012
014
015
C
TR.CIVIC.PF
1010.PF
1012.PF
1014.PF
1015.PF
Nota: Todas las dimensiones se muestran en milímetros, para convertir a pulgadas, dividir entre 25.4
w w w . a l t e c h m e x i c o . c o m
38
