GPS GaAs Low Noise Amplifier
The MRFIC1501 is a low cost yet high performance two–stage, low–noise
amplifier designed primarily for use in Global Positioning Satellite System
(GPS) and other L–band satellite receivers. The broadband nature of the design
makes the device applicable to a variety of L–band applications where high
performance at reasonable current and cost are required. Supply current is
minimized through a current sharing DC cascode circuit configuration. Supply
voltage can be applied to either the VDD pin or the RF output pin for remote
antenna applications. The integrated circuit requires minimal off-chip matching
while allowing for maximum flexibility in optimizing gain and noise figure. An
ENABLE pin is provided to allow for a reduced supply current standby mode.
The design employs Motorola’s low cost planar self–aligned MESFET process
to assure repeatable characteristics at minimal cost.
•
Usable Frequency Range = 1 to 2 GHz
•
18 dB Typ Gain at VDD = 5 Volts
•
1.1 dB Typ Noise Figure at VDD = 5 Volts
•
Simple Off-chip Matching for Maximum Gain/Noise Figure Flexibility
•
Single Bias Supply = 3 to 5 Volts
•
Low Power Consumption = 30 mW (Typ) at 5 Volts
•
Low Cost Surface Mount Plastic Package
•
Order MRFIC1501R2 for Tape and Reel.
R2 Suffix = 2,500 Units per 12 mm, 13 inch Reel.
•
Device Marking = M1501
MRFIC1501
1.6 GHz GaAs
LOW NOISE
AMPLIFIER
CASE 751–06
(SO-8)
GND
1
BIAS
8
GND
VDD
2
7
RF OUT
RF IN
3
6
ENABLE
GND
4
5
2nd STAGE GND
Pin Connections and Functional Block Diagram
REV 2
©
Motorola, Inc. 1998
MOTOROLA RF DEVICE DATA
MRFIC1501
1
MAXIMUM RATINGS
(TA = 25°C unless otherwise noted)
Ratings
Supply Voltage
RF Input Power
ENABLE Voltage
VDD Current Sourcing (With Supply Connected to Pin 7)
Storage Temperature Range
Operating Ambient Temperature
Symbol
VDD
PRF
ENABLE
IPIN2
Tstg
TA
Limit
6
3
6
20
– 65 to +150
– 30 to + 100
Unit
Vdc
dBm
Vdc
mA
°C
°C
RECOMMENDED OPERATING RANGES
Parameter
RF Frequency
ENABLE “ON” (Device Operational) Voltage
ENABLE “OFF” (Device in Standby Mode) Voltage
Supply Voltage
Symbol
fRF
ENABLE
ENABLE
VDD
Value
1 to 2
VDD
±
0.5
0 to 0.5
3 to 5
Unit
GHz
Vdc
Vdc
Vdc
ELECTRICAL CHARACTERISTICS
(VDD = 5 V, TA = 25°C, RF = 1.575 GHz, ENABLE = 5 V, Circuit Configuration Shown in Figure 1)
Characteristic
RF Gain
SSB Noise Figure
RF Output 3rd Order Intercept Point
Output 1 dB Gain Compression
Reverse Isolation (s12)
Input Return Loss
Output Return Loss
Supply Current
Min
17
—
—
—
—
—
—
—
Typ
18
1.1
10
0
30
10
10
5.9
Max
—
—
—
—
—
—
—
7.5
Unit
dB
dB
dBm
dBm
dB
dB
dB
mA
1
BIAS
8
C2
VDD
C1
L1
RF IN
3
6
ENABLE
2
7
RF OUT
4
5
C1, C2 – 22 pF
L1 – 11 nH (Implemented in Microstrip)
Figure 1. Applications Circuit Configuration
MRFIC1501
2
MOTOROLA RF DEVICE DATA

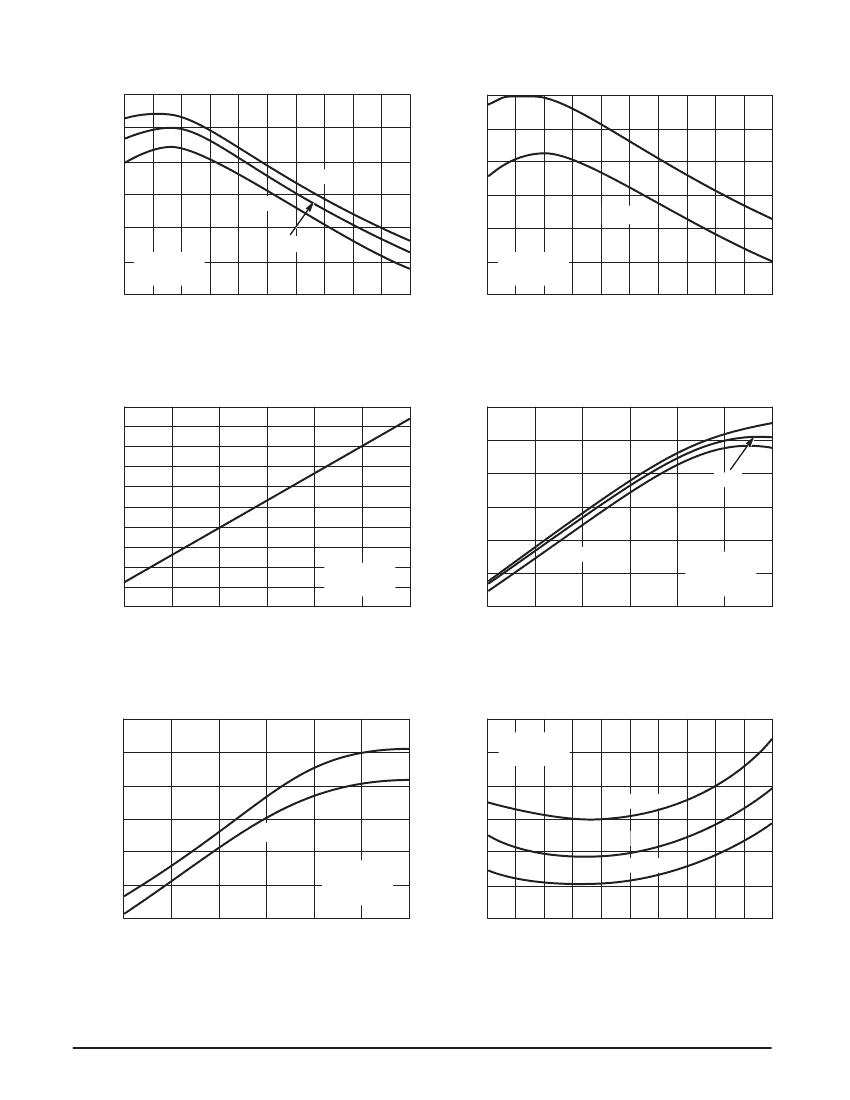

TYPICAL CHARACTERISTICS
24
22
SMALL SIGNAL GAIN (dB)
SMALL SIGNAL GAIN (dB)
20
– 30°C
18
16
TA = 25°C
14
VDD = 5 V
ENABLE = 5 V
100°C
22
20
18
16
VDD = 3 V
14
12
TA = 25°C
ENABLE = VDD
5V
12
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
f, FREQUENCY (MHz)
10
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
f, FREQUENCY (MHz)
Figure 2. Small Signal Gain versus Frequency
Figure 3. Small Signal Gain versus Frequency
7
6.5
I DD, SUPPLY CURRENT (mA)
6
5.5
5
4.5
4
3.5
3
2.5
2
2.5
3
TA = 25°C
ENABLE = VDD
3.5
4
4.5
VDD, DRAIN VOLTAGE (VOLTS)
5
5.5
Pout , OUTPUT POWER (dBm)
5
0
–5
–10
–15
TA = 100°C
– 20
– 25
– 40
VDD = 5 V
ENABLE = 5 V
f = 1575 MHz
–15
–10
– 30°C
25°C
– 35
– 30
– 25
– 20
Pin, INPUT POWER (dBm)
Figure 4. Drain Current versus Drain Voltage
Figure 5. Output Power versus Input Power
5
0
NF, NOISE FIGURE (dB)
5V
–5
–10
VDD = 3 V
–15
– 20
– 25
– 40
TA = 25°C
ENABLE = VDD
f = 1575 MHz
– 35
– 30
– 25
– 20
Pin, INPUT POWER (dBm)
–15
–10
3
2.5
2
100°C
1.5
25°C
1
TA = – 30°C
0.5
0
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
f, FREQUENCY (MHz)
VDD = 5 V
ENABLE = 5 V
Pout , OUTPUT POWER (dBm)
Figure 6. Output Power versus Input Power
Figure 7. Noise Figure versus Frequency
MOTOROLA RF DEVICE DATA
MRFIC1501
3
TYPICAL CHARACTERISTICS
2.5
20
15
SMALL SIGNAL GAIN (dB)
2.1
NF, NOSIE FIGURE (dB)
10
5
0
–5
–10
–15
– 20
– 25
– 30
0
1
2
3
ENABLE (VOLTS)
4
5
TA = 25°C
VDD = 5 V
f = 1575 MHz
1.7
3V
1.3
VDD = 5 V
0.9
TA = 25°C
ENABLE = VDD
0.5
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
f, FREQUENCY (MHz)
Figure 8. Noise Figure versus Frequency
Figure 9. Gain versus ENABLE Voltage
APPLICATIONS INFORMATION
DESIGN CONSIDERATIONS
The circuit configuration employs a DC cascode arrange-
ment which allows current sharing between two FETs. This
gives excellent noise figure at reduced supply current. Since
GPS applications often require the downconverter to be re-
motely mounted at the antenna, the output is DC coupled so
that the drain voltage can be supplied through the coax feed.
The VDD pin can actually supply other components in the
equipment at less than 20 mA of current. On–chip bias cir-
cuitry tracks changes in device threshold voltage and tem-
perature and is externally controlled through the ENABLE
pin. This feature allows for a low current standby mode or for
gain reduction. Refer to Figure 9 for control characteristics.
CIRCUIT CONSIDERATIONS
As shown in Figure 1, impedance matching of the
MRFIC1501 is quite simple. Through use of an on–chip
source inductor in the first stage,
Γ
opt and and
Γ
in* are
approximately equal. A single inductor at the input will give
good input match and noise figure. This inductor can be im-
plemented with a high impedance microstrip line or a chip in-
ductor.
As with all RF active circuit designs, bypassing the supply
pin is recommended. Layout and ground via location is im-
portant. Vias should be located as close as possible to
ground pins and the ground side of off–chip components.
EVALUATION BOARDS
Evaluation boards are available for RF Monolithic Inte-
grated Circuits by adding a “TF” to the device type. For a
complete list of currently available boards and ones in devel-
opment for newly introduced products, please consult your
local Motorola Distributor or Sales Office.
MRFIC1501
4
MOTOROLA RF DEVICE DATA
