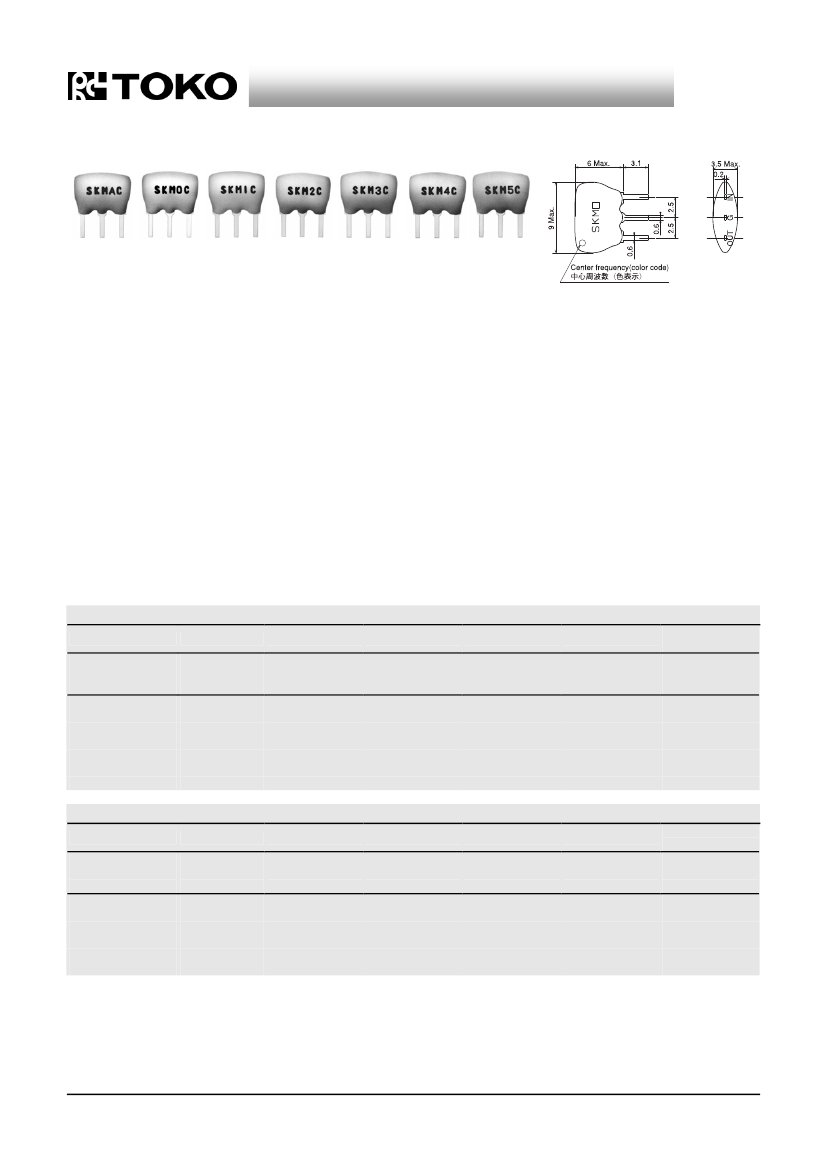

FM Ceramic Filters
FM
セラミックフィルタ
TYPE
CFSKN
TYPE CFSKN
SKMAN
SKM0N
SKM1N
SKM2N
SKM3N
SKM4N
SKM5N
(Unit: mm)
Features
•
Compact and low profile — ideal for slimline sets.
•
Low temperature coefficient and dispersion for reliable
response.
•
High selectivity for excellent spurious response control.
•
Abundant bandwidth variations U.S. FM stereo sets.
•
A wide range of applications characteristics cover the
following Series, viz., standard S, Low Loss X and Group
Delay G.
•
RoHS compliant
特
•
•
•
•
•
長
小型½背であり、薄½セットに最適
½温度係数で½バラツキが少なく安定した特性
高選択度特性でスプリアス抑圧が優れている
帯域バリエーションが豊富
また、用途特性から仕分けて揃えた各種シリーズにより、
多様化するあらゆるご要求に対応
★シリーズ：標準Sシリーズ、½損失Xシリーズ、群遅延時間
管理Gシリーズ
•
RoHS指令対応
Applications
•
Radios, radio cassettes, car radio, home stereo.
•
Wireless data communications equipment and digital
communications equipment.
用
途
•
ラジオ、ラジオカセット、カーラジオ、ホームステレオ
•
無線応用機器、デジタル通信機器
SELECTION GUIDE FOR STANDARD FILTERS
TYPE CFSKN Standard S Series
東光品番
TOKO
Part
Number
#SK107MAN-AO-10
#SK107M0N-AO-10
#SK107M1N-AO-10
#SK107M2N-AO-20
#SK107M3N-AO-20
#SK107M4N-AO-20
#SK107M5N-AO-10
中心周波数
Center
Frequency
(MHz)
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
3dB帯域幅
Bandwidth
at 3dB
(kHz)
380±50
330±50
280±50
230±50
180±40
150±40
110±40
20dB帯域幅
Bandwidth
at 20dB
(kHz)Max.
720
680
650
600
520
400
350
挿入損失
Insertion
Loss
(dB)Max.
5.0
6.0
6.0
6.0
7.0
10.0
10.0
スプリアス減衰量
Spurious
Response
(dB)Min.
30
30
30
40
40
40
30
入出力側
インピーダンス
Input/Output
Impedance
(Ω)
330/330
330/330
330/330
330/330
330/330
330/330
330/330
TYPE CFSKN Low Loss X Series
東光品番
TOKO
Part
Number
#SK107M0N-AO-10X
#SK107M1N-AO-10X
#SK107M2N-AO-20X
#SK107M3N-AO-20X
#SK107M4N-AO-20X
#SK107M5N-AO-10X
*
*
*
Standard Center Frequency:
Applicable Center Frequency:
Center Frequency Tolerance:
中心周波数
Center
Frequency
(MHz)
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
3dB帯域幅
Bandwidth
at 3dB
(kHz)
330±50
280±50
230±50
180±40
150±40
110±40
20dB帯域幅
Bandwidth
at 20dB
(kHz)Max.
680
650
600
520
400
350
*
*
*
挿入損失
Insertion
Loss
(dB)Max.
2.5±2.0
2.5±2.0
3.0±2.0
3.5±1.5
5.5±2.0
6.0±2.0
スプリアス減衰量
Spurious
Response
(dB)Min.
30
30
40
40
40
30
入出力側
インピーダンス
Input/Output
Impedance
(Ω)
330/330
330/330
330/330
330/330
330/330
330/330
10.7MHz
10.3MHz−11.5MHz
Standard
±
30kHz;
±
25kHz and
±
20kHz also available
標準中心周波数
：10.7MHz
対応可½中心周波数：10.3MHz∼11.5MHz
中心周波数許容
：標準
±
30kHz½他に
±
25kHz½
±
20kHzがあります。
continued on next page
次頁へ続く
FM Ceramic Filters
FM
セラミックフィルタ
continued from previous page
前頁より続く
TYPE
CFSKN
TYPE CFSKN Flat Group Delay G Series
東光品番
TOKO
Part
Number
#SK107M1N-AO-10G
#SK107M2N-AO-20G
#SK107M3N-AO-20G
#SK107M4N-AO-20G
#SK107M5N-AO-10G
*
*
*
Standard Center Frequency:
Applicable Center Frequency:
Center Frequency Tolerance:
中心周波数
Center
Frequency
(MHz)
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
10.700±0.03
3dB帯域幅
Bandwidth
at 3dB
(kHz)
280±50
230±50
180±40
150±40
110±40
20dB帯域幅
Bandwidth
at 20dB
(kHz)Max.
650
600
520
400
350
*
*
*
挿入損失
Insertion
Loss
(dB)Max.
6.0
6.0
7.0
10.0
10.0
スプリアス減衰量
Spurious
Response
(dB)Min.
30
40
40
40
30
入出力側
インピーダンス
G.D.T.
Input/Output
Bandwidth
Impedance
0.6μs (kHz)Min.
(Ω)
Fo±80
330/330
Fo±60
330/330
Fo±45
330/330
Fo±35
330/330
Fo±25
330/330
G.D.T.帯域幅
10.7MHz
10.3MHz−11.5MHz
Standard
±
30kHz;
±
25kHz and
±
20kHz also available
標準中心周波数
：10.7MHz
対応可½中心周波数：10.3MHz∼11.5MHz
中心周波数許容
：標準
±
30kHz½他に
±
25kHz½
±
20kHzがあります。

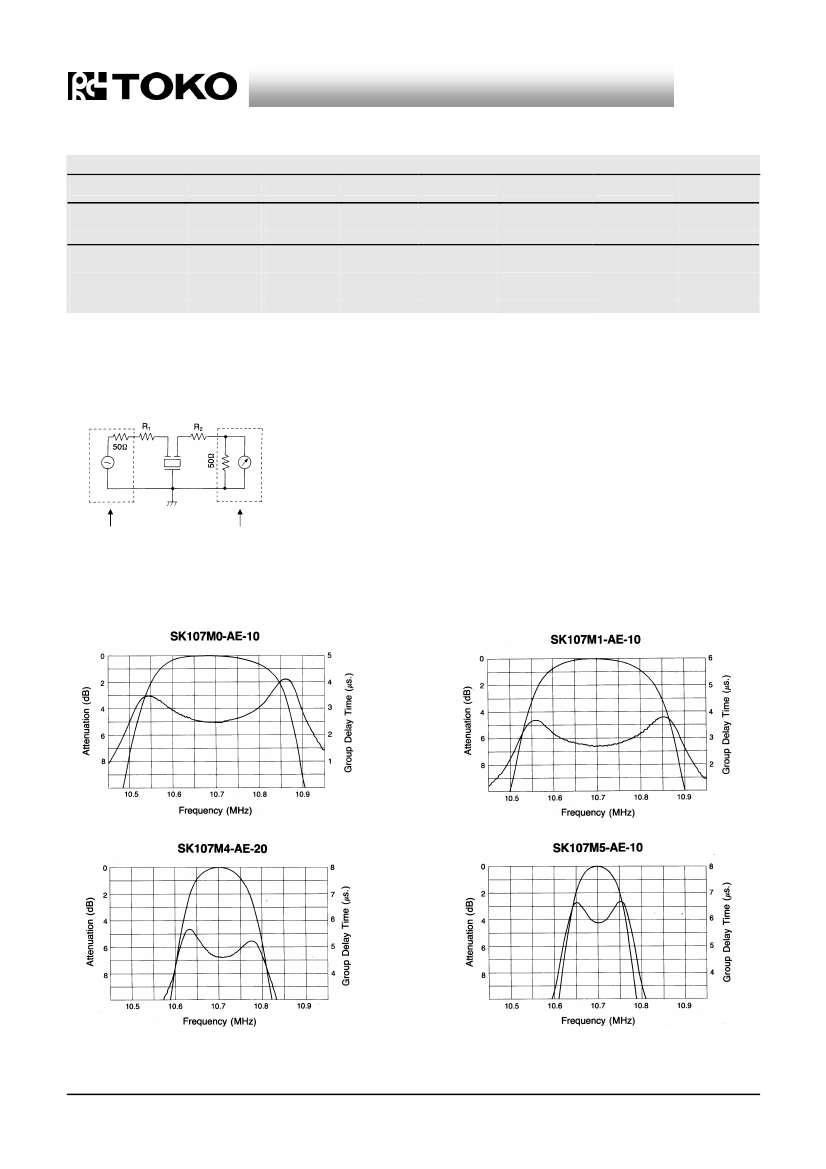

Test circuit
測定回路
Test conditions
R
1
: 280Ω
R
2
: 280Ω
Network Analyzer:
Agilent Technologies (4194A) or
equivalent
測定条件
R
1
: 280Ω
R
2
: 280Ω
Network Analyzer:
Agilent Technologies (4194A)
または相½品
Network Analyzer
Network Analyzer
Frequency response
周波数レスポンス
