Minimodul™-Steckverbinder, Raster 2,5 mm
Minimodul™ connectors, pitch 2.5 mm
Connecteurs Minimodul™, pas 2,5 mm

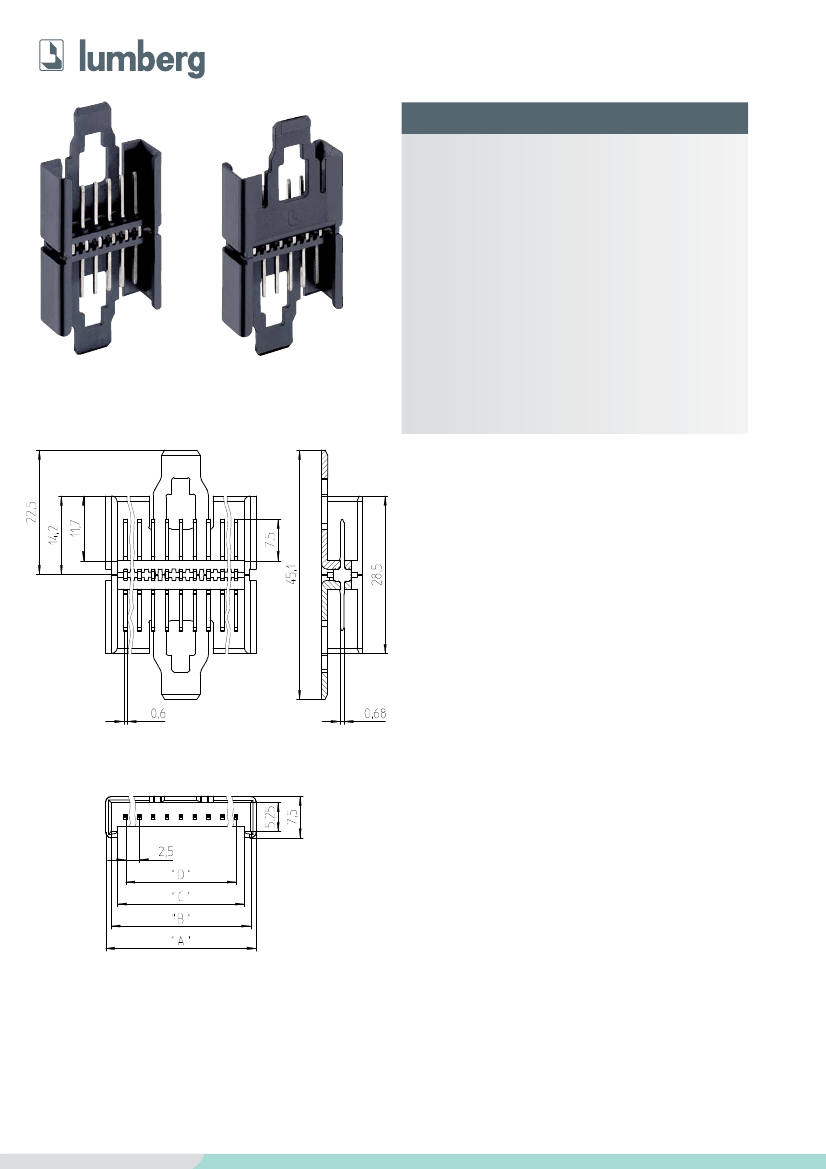

2,5 MSFD
2,5 MSFDV
Minimodul™-Doppelstiftleiste, mit Verriegelungslaschen
2,5 MSFD: Verriegelungslaschen auf der gleichen Seite
2,5 MSFDV: Verriegelungslaschen gegenüberliegend
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktstift
3. Mechanische Daten
Kontaktierung mit
4. Elektrische Daten
(bei T
U
25 °C)
5A
40 V AC (Verschmutzungsgrad 3)
160 V AC (Verschmutzungsgrad 2)
IIIa (CTI
≥
250)
Isolierstoffgruppe
2
Kriechstrecke
≥
1,8 mm
Luftstrecke
≥
1,8 mm
Isolationswiderstand
> 1 GΩ
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
nach DIN EN 60664/IEC 60664
Bemessungsstrom
Bemessungsspannung
2
PA GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
Steckverbindern 2,5 MBX, 3114/3111,
Kurzschlussbrücken 2,54 MKB
-40 °C/+120 °C
2,5 MSFD
2,5 MSFDV
1
2
2,5 MSFD
*a 2-polige Verbindung mit Crimpsteckverbinder 3114/3111 nur mit Sonder-
ausführung
2,5 MSF... 02 (3114)
2 pole connection with crimp connector 3114/3111 only with special ver-
sion
2,5 MSF... 02 (3114)
connexion avec connecteur à sertissage 3114/3111 à 2 pôles exclusive-
ment avec version speciale
2,5 MSF... 02 (3114)
www.lumberg.com
11/2009
Minimodul™-Steckverbinder, Raster 2,5 mm
Minimodul™ connectors, pitch 2.5 mm
Connecteurs Minimodul™, pas 2,5 mm
2,5 MSFD
2,5 MSFDV
Minimodul™ double pin header, with locking latches
2,5 MSFD: locking latches on the same side
2,5 MSFDV: locking latches on opposite sides
1. Temperature range
2. Materials
Insulating body
1
Contact pin
3. Mechanical data
Mating with
4. Electrical data
(at T
amb
25 °C)
5A
40 V AC (pollution degree 3)
160 V AC (pollution degree 2)
IIIa (CTI
≥
250)
Material group
2
Creepage distance
≥
1.8 mm
Clearance
≥
1.8 mm
Insulation resistance
> 1 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60664/IEC 60664
Rated current
Rated voltage
2
PA GF, V0 according to UL 94
CuZn, pre-nickeled and tinned
connectors 2,5 MBX, 3114/3111,
shorting links 2,54 MKB
-40 °C/+120 °C
1. Température d’utilisation
2. Matériaux
Corps isolant
1
Contact à broche
3. Caractéristiques mécaniques
Raccordement avec
-40 °C/+120 °C
PA GF, V0 suivant UL 94
CuZn, sous-nickelé et étamé
connecteurs 2,5 MBX, 3114/3111,
pontets de court-circuit 2,54 MKB
2,5 MSFD
2,5 MSFDV
Réglette à broches double Minimodul™, avec languettes
de verrouillage
2,5 MSFD: languettes de verrouillage à la même côté
2,5 MSFDV: languettes de verrouillage sur côtés opposées
4. Caractéristiques électriques
(à T
amb
25 °C)
Courant assigné
5A
40 V AC (degré de pollution 3)
Tension assignée
2
160 V AC (degré de pollution 2)
IIIa (CTI
≥
250)
Groupe de matériau
2
Distance d’isolement
≥
1,8 mm
Ligne de fuite
≥
1,8 mm
Résistance d’isolement
> 1 GΩ
1
2
1
2
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664
Bestellbezeichnung
Designation
Désignation
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
D (mm)
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
2,5
MSFD 02 (3114)
MSFD 02
MSFD 03
MSFD 04
MSFD 05
MSFD 06
MSFD 07
MSFD 08
MSFD 09
MSFD 10
MSFD 11
MSFD 12
MSFD 13
MSFD 14
MSFD 15
MSFD 16
MSFD 17
MSFD 18
MSFD 19
MSFD 20
MSFDV 02 (3114)
MSFDV 02
MSFDV 03
MSFDV 04
MSFDV 05
MSFDV 06
MSFDV 07
MSFDV 08
MSFDV 09
MSFDV 10
MSFDV 11
MSFDV 12
MSFDV 13
MSFDV 14
MSFDV 15
MSFDV 16
MSFDV 17
MSFDV 18
MSFDV 19
MSFDV 20
*a
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
*a
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
7,9
9,7
12,2
14,7
17,2
19,7
22,2
24,7
27,2
29,7
32,2
34,7
37,2
39,7
42,2
44,7
47,2
49,7
52,2
54,7
7,9
9,7
12,2
14,7
17,2
19,7
22,2
24,7
27,2
29,7
32,2
34,7
37,2
39,7
42,2
44,7
47,2
49,7
52,2
54,7
5,9
7,7
10,2
12,7
15,2
17,7
20,2
22,7
25,2
27,7
30,2
32,7
35,2
37,7
40,2
42,7
45,2
47,7
50,2
52,7
5,9
7,7
10,2
12,7
15,2
17,7
20,2
22,7
25,2
27,7
30,2
32,7
35,2
37,7
40,2
42,7
45,2
47,7
50,2
52,7
4,3
5,5
8,0
10,5
13,0
15,5
18,0
20,5
23,0
25,5
28,0
30,5
33,0
35,5
38,0
40,5
43,0
45,5
48,0
50,5
4,3
5,5
8,0
10,5
13,0
15,5
18,0
20,5
23,0
25,5
28,0
30,5
33,0
35,5
38,0
40,5
43,0
45,5
48,0
50,5
2,5
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
2,5
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
47,5
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
www.lumberg.com
11/2009
