0322
0322-1

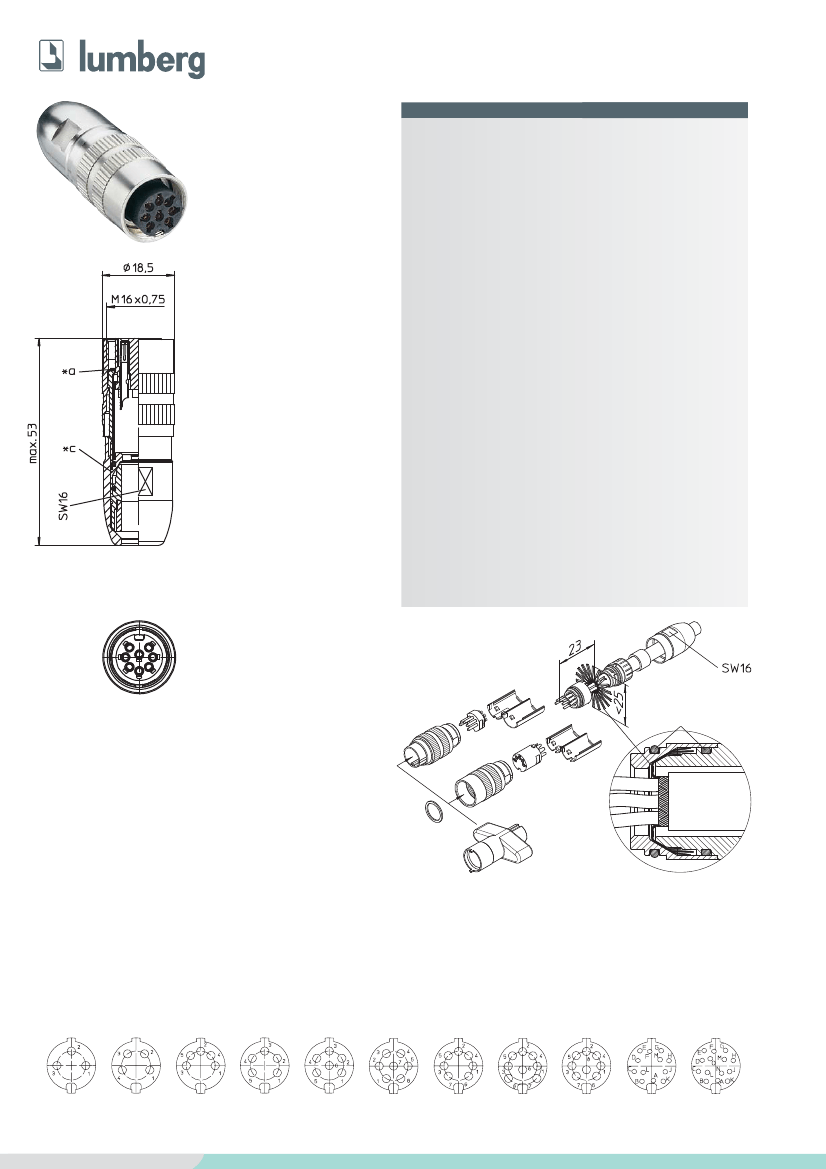

Kupplung nach IEC 60130-9, IP 68, mit Schraubverschluss
und Lötanschlüssen, 360° geschirmt
0322-1: erfüllt zusätzlich die AISG-Spezifikation
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Kontaktbuchse 3- bis 8-polig
Kontaktbuchse 12-bis 14-polig
Gehäuse
Rändelmutter
Dichtung
3. Mechanische Daten
Steckkraft/Kontakt 3- bis 8-polig
1
Steckkraft/Kontakt 12-bis 14-polig
2
Ziehkraft/Kontakt 3- bis 8-polig
1
Ziehkraft/Kontakt 12-bis 14-polig
2
Kontaktierung mit
Schutzart
3
Weiteres siehe Tabelle
4. Elektrische Daten
Durchgangswiderstand
Schirmdämpfung
Weiteres siehe Tabelle
1
2
3
-40 °C/+85 °C
PA GF
CuZn, versilbert und flashvergoldet
CuZn, unternickelt und vergoldet
CuZn, vernickelt
CuZn, vernickelt
NBR
< 5,0 N
< 5,0 N
> 1,2 N
> 0,9 N
Steckern 031..., 033..., 0365
IP 68
≤
5 mΩ
siehe Diagramm auf Seite 3.64
4
gemessen mit einem polierten Stahlstift, Nennmaß 1,5 mm
gemessen mit einem polierten Stahlstift, Nennmaß 1,0 mm
nach DIN EN 60529, nur in verschraubtem Zustand mit einem dazugehörigen
Gegenstück, IP-X8-Anforderungen in Absprache zwischen Anwender und
Hersteller
nach VDE 0110/IEC 60664
Stecker
plug
connecteur mâle
0332
O-Ring
O Ring
anneau torique
*a Dichtung
gasket
joint d’étanchéité
*c Schirmung
shielding
blindage
Kupplung
socket
connecteur femelle
0322
Montageschlüssel
wrench
clé de montage
0380
Polbilder, von der Lötseite gesehen
Pin configurations, solder side view
Schémas de raccordement, vus du côté à souder
0322 03
0322 04
0322 05
0322 05-1
0322 06
0322 07
0322 07-1
0322 08
0322 08-1 0322 12
0322-1 08-1
0322 14
12/2009
www.lumberg.com
Rundsteckverbinder mit Schraubverschluss nach IEC 60130-9 und AISG-Spezifikation, IP 68
Circular connectors with threaded joint acc. to IEC 60130-9 and AISG specification, IP 68
Connecteurs circulaires avec verrouillage à vis suivant CEI 60130-9 et spécification AISG, IP 68
0322
0322-1
0322
0322-1
Socket acc. to IEC 60130-9, IP 68, with threaded joint and
solder terminals, 360° shielded
0322-1: also complies with AISG specification
1. Temperature range
2. Materials
Insulating body
Contact bush 3 to 8 poles
Contact bush 12 to 14 poles
Housing
Knurled nut
Gasket
3. Mechanical data
Insertion force/contact 3–8 poles
Insertion force/contact 12–14 poles
2
Withdrawal force/contact 3–8 poles
1
Withdrawal force/cont. 12–14 poles
2
Mating with
Protection
3
For further information see table
4. Electrical data
Contact resistance
Attenuation
For further information see table
1
2
3
1
Connecteur femelle suivant CEI 60130-9, IP 68, avec ver-
rouillage à vis et connexion par soudure, blindé à 360°
0322-1: aussi conforme à la spécification AISG
1. Température d’utilisation
2. Matériaux
Corps isolant
Prise de contact 3 à 8 pôles
Prise de contact 12 à 14 pôles
Boîtier
Écrou moleté
Joint d’étanchéité
3. Caractéristiques mécaniques
-40 °C/+85 °C
PA GF
CuZn, argenté et doré flash
CuZn, sous-nickelé et doré
CuZn, nickelé
CuZn, nickelé
NBR
-40 °C/+85 °C
PA GF
CuZn, silvered and flash gilded
CuZn, pre-nickeled and gilded
CuZn, nickeled
CuZn, nickeled
NBR
< 5.0 N
< 5.0 N
> 1.2 N
> 0.9 N
plugs 031..., 033..., 0365
IP 68
Force d’insertion/contact 3–8 pôles
1
Force d’insertion/cont. 12–14 pôles
2
Force de séparation/con. 3–8 pôles
1
Force de séparation/cont. 12–14 pôles
2
Raccordement avec
Protection
3
Pour plus de détails, voir tableau
4. Caractéristiques électriques
< 5,0 N
< 5,0 N
> 1,2 N
> 0,9 N
connecteurs mâles 031..., 033..., 0365
IP 68
≤
5 mΩ
see graph on page 3.64
Résistance de contact
Atténuation
Pour plus de détails, voir tableau
1
2
3
≤
5 mΩ
voir graphique à la page 3.64
4
measured with a polished steel pin, nominal thickness 1.5 mm
measured with a polished steel pin, nominal thickness 1.0 mm
according to DIN EN 60529, only in locked position with a proper counter
part, IP X8 requirements under agreement between user and manufac-
turer
according to VDE 0110/IEC 60664
4
mesurée avec une tige d’acier poli, épaisseur nominale 1,5 mm
mesurée avec une tige d’acier poli, épaisseur nominale 1,0 mm
suivant DIN EN 60529, uniquement à l’état verrouillé avec un propre
pendant, exigences IP X8 après entente entre utilisateur et fabricant
suivant VDE 0110/CEI 60664
Ver
pac
ku
Pac
kag ngsein
hei
eu
Uni
té d nit (PU t (VE)
’em
)
ball
age
(UE
)
Ans
ch
Wir lussque
es
rs
Sec ection chnitt
tion
de
racc
. de
fil
Kab
eldu
rc
Cab
le d hmess
e
iam
Dia
ete r
mèt
r
re d
e ca
ble
Bem
es
Rat sungss
ed
tro
Cou curren m
t
ran
t as
sign
é
Bem
es
Rat sungss
ed
pa
Ten voltag
2
nnung
2
sion
e
assi
gné
2
e
Prü
fspa
nnu
Test
volt ng
a
Ten
sion ge
d’és
sai
mm
2
mm
A
V AC
kV AC eff.
Designation
Désignation
Polz
ah
Pole l
s
Pôle
s
Bestellbezeichnung
0322 03
0322 04
0322 05
0322 05-1
0322 06
0322 07
0322 07-1
0322 08
0322 08-1
0322 12
0322 14
0322-1 08-1
3
4
5
5
6
7
7
8
8
12
14
8
50
50
50
50
50
50
50
50
50
50
50
50
0,75
0,75
0,75
0,75
0,75
0,75
0,75
0,75
0,75
0,25
0,25
0,75
4–8
4–8
4–8
4–8
4–8
4–8
4–8
4–8
4–8
4–8
4–8
4–8
5
5
5
5
5
5
5
5
5
3
3
5
250
250
60
250
250
250
60
60
60
60
60
60
2
2
1
2
2
2
1
1
1
1
1
1
Verpackung: Einzelteilesätze in Kunststoffbeuteln, im Karton
Packaging: sets of individual parts in plastic bags, in a cardboard box
Emballage: kits de pièces détachées dans sachets en plastique, dans un carton
www.lumberg.com
Isol
ati
Insu onswid
er
lat
Rés ion re stand
ista
sista
nce
d’is nce
olem
Kon
ent
t
Con aktkap
t
a
Cap act cap zität
acit
acit
é
con
anc
tact de
e
Ω
pF
10
10
13
10
12
10
13
10
13
10
13
10
12
10
12
10
12
10
12
10
12
10
12
13
~
~
~
~
~
~
~
~
~
~
~
~
2
2
3
2
2
2
3
3
3
3
3
3
12/2009
Rundsteckverbinder mit Schraubverschluss nach IEC 60130-9, IP 68
Circular connectors with threaded joint acc. to IEC 60130-9, IP 68
Connecteurs circulaires avec verrouillage à vis suivant CEI 60130-9, IP 68
Elektromagnetische Verträglichkeit (EMV)
Electromagnetic compatibility (EMC)
Compatibilité électromagnétique
Steckverbinder-Kombinationen
connector combinations
combinaisons des connecteurs
0322, 0322-1, 0360, 0332,
0332-1, 0365
120
110

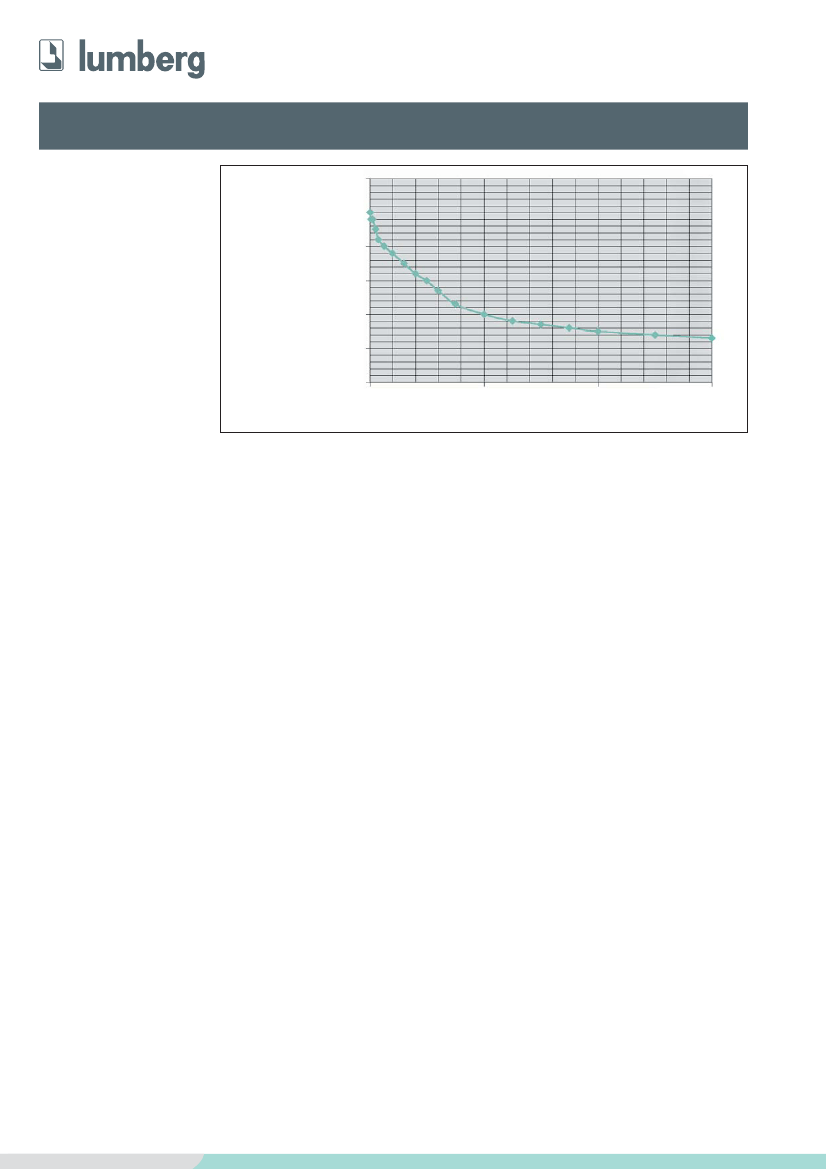

Schirmdämpfung
Attenuation
Atténuation
(dB)
100
90
80
70
60
0
200
400
600
Frequenz · Frequency · Fréquence (MHz)
Schirmdämpfung nach VG 95214-12
(Triaxialmethode KS 12 B)
Attenuation acc. to VG 95214-12
(triaxial method KS 12 B)
Atténuation suivant VG 95214-12
(méthode triaxiale KS 12 B)
www.lumberg.com
12/2009
