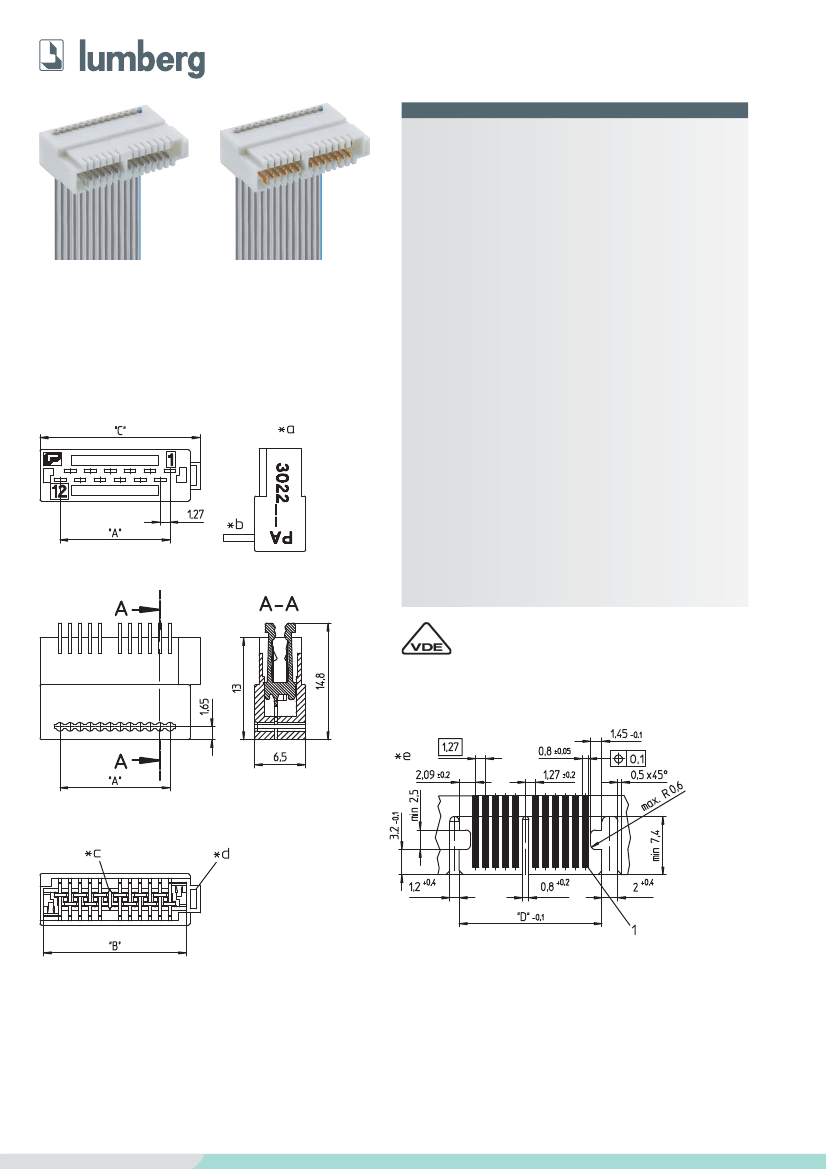

Micromodul™-Steckverbinder, Raster 1,27 mm
Micromodul™ connectors, pitch 1.27 mm
Connecteurs Micromodul™, pas 1,27 mm
302299
Micromodul™-Steckverbinder für direktes Stecken, in
Schneidklemmtechnik (SKT), mit Verrastung auf der Leiter-
platte durch Rasthaken und -nocken, wahlweise mit oder
ohne Kodiersteg anstelle einer Kontaktfeder, mit geschlos-
senen Seitenwänden
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
Kontaktfeder 302299
Kontaktfeder 302299 V122
PA GF, V0 nach UL 94
CuSn, unternickelt und verzinnt
CuSn, unternickelt und
im Kontaktbereich vergoldet,
im Schneidklemmbereich verzinnt
-40 °C/+120 °C
302299
302299 V122
3. Mechanische Daten
< 0,8 N
Steckkraft/Kontakt
1
> 0,5 N
Ziehkraft/Kontakt
1
≥
10 N
Haltekraft/Verrastung
2
Kontaktierung mit
Leiterplatte 1,6 ± 0,14 mm
Anschließbare Leiter Schneidklemmbereich
Rasterstegleitung, Einzelleiter
Querschnitt
AWG 28 (0,09 mm
2
)
max. Isolationsdurchmesser
1,0 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
Durchgangswiderstand
≤
5 mΩ
Bemessungsstrom
1,2 A bei T
U
85 °C
50 V AC/42 V DC
Bemessungsspannung
3
I (CTI
≥
600)
Isolierstoffgruppe
3
Kriechstrecke
≥
0,6 mm
Luftstrecke
≥
0,6 mm
Isolationswiderstand
> 1 GΩ
gemessen mit einem polierten Stahlflachstift, Nennmaß 1,6 mm
gemessen mit einer polierten Stahllehre, Nennmaß 1,6 mm
nach DIN EN 60664/IEC 60664
1
2
3
Reg.-Nr. B351
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Leitungsabgang 90°, busfähig
cable departure 90°, bus capable
sortie de câble 90°, convenable pour applications bus
*c Kodierrippe (wahlweise, Beispiel)
keying rib (alternatively, example)
cloison de codage (au choix, exemple)
*d Verstecksicherung
protection against mismating
protection contre mauvais enfichage
*e Leiterplattenbeispiel
example for printed circuit board
exemple de carte imprimée
www.lumberg.com
11/2009
Micromodul™-Steckverbinder, Raster 1,27 mm
Micromodul™ connectors, pitch 1.27 mm
Connecteurs Micromodul™, pas 1,27 mm
302299
Micromodul™ connector for direct mating, insulation dis-
placement technology (IDT), with locking on printed circuit
board by means of locking hooks and toes, alternatively
with or without keying rib instead of a contact spring, with
closed sides
1. Temperature range
2. Materials
Insulating body
Contact spring 302299
Contact spring 302299 V122
PA GF, V0 according to UL 94
CuSn, pre-nickeled and tinned
CuSn, pre-nickeled and
gilded in contact area,
tinned in insulation displacement area
-40 °C/+120 °C
302299
Connecteur Micromodul™ pour enfichage direct, techno-
logie de déplacement d’isolant, avec verrouillage sur la
carte imprimée par crochets et ergots et de verrouillage,
au choix avec ou sans cloison de codage à la place d’un
ressort de contact, avec parois latérales fermées
1. Température d’utilisation
2. Matériaux
Corps isolant
Ressort de contact 302299
Ressort de contact 302299 V122
PA GF, V0 suivant UL 94
CuSn, sous-nickelé et étamé
CuSn, sous-nickelé et
doré à la partie de contact, étamé à
la partie de déplacement d’isolant
-40 °C/+120 °C
3. Mechanical data
Insertion force/contact
< 0,8 N
> 0,5 N
Withdrawal force/contact
1
≥
10 N
Retaining force/lock
2
Mating with
printed circuit board 1.6 ± 0.14 mm
Connectable conductors insulation displacement terminal
Flat cable, individual conductors
Section
AWG 28 (0.09 mm
2
)
max. insulation diameter
1.0 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
Contact resistance
≤
5 mΩ
Rated current
1.2 A at T
amb
85 °C
50 V AC/42 V DC
Rated voltage
3
I (CTI
≥
600)
Material group
3
Creepage distance
≥
0.6 mm
Clearance
≥
0.6 mm
Insulation resistance
> 1 GΩ
measured with a polished flat steel pin, nominal thickness 1.6 mm
measured with a polished steel gauge, nominal thickness 1.6 mm
according to DIN EN 60664/IEC 60664
1
3. Caractéristiques mécaniques
< 0,8 N
Force d’insertion/contact
1
> 0,5 N
Force de séparation/contact
1
≥
10 N
Force de rétention/verrouillage
2
Raccordement avec
carte imprimée 1,6 ± 0,14 mm
Conducteurs raccordables à déplacement d’isolant
Câble plat, conducteurs individuels
Section
AWG 28 (0,09 mm
2
)
Diamètre max. d’isolement
1,0 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
Résistance de contact
≤
5 mΩ
Courant assigné
1,2 A à T
amb
85 °C
50 V AC/42 V DC
Tension assignée
3
I (CTI
≥
600)
Groupe de matériau
3
Distance d’isolement
≥
0,6 mm
Ligne de fuite
≥
0,6 mm
Résistance d’isolement
> 1 GΩ
mesurée avec une tige plate d’acier poli, épaisseur nominale 1,6 mm
mesurée avec un gabarit de mesure d’acier poli, épaisseur nominale 1,6 mm
suivant DIN EN 60664/CEI 60664
1
2
3
1
2
3
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
D (mm)
302299 02
302299 04
302299 06
302299 08
302299 10
302299 12
302299 14
302299 16
302299 18
302299 20
302299 22
2
4
6
8
10
12
14
16
18
20
22
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
1300
1,27
3,81
6,35
8,89
11,43
13,97
16,51
19,05
21,59
24,13
26,67
5,47
8,01
10,55
13,09
15,63
18,17
20,71
23,25
25,79
28,33
30,87
7,62
10,16
12,70
15,24
17,78
20,32
22,86
25,40
27,94
30,48
33,02
5,45
7,99
10,53
13,07
15,61
18,15
20,69
23,23
25,77
28,31
30,85
*
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite und im Internet unter www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture et site Internet www.lumberg.com.
Verpackung: auf Rolle
Packaging: on reel
Emballage: en bobine
www.lumberg.com
11/2009
