RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
83545
83546

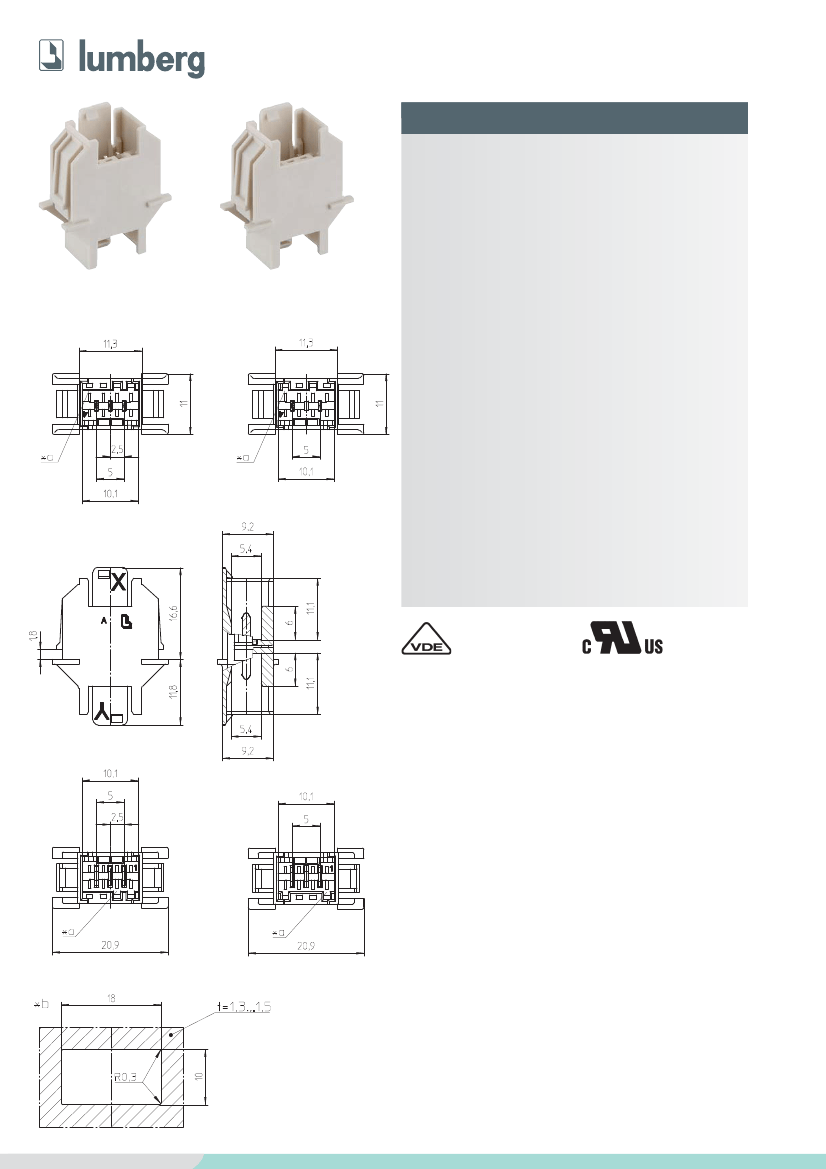

RAST-2.5-Doppel-Einbaustiftleiste, mit Verriegelungslaschen
83545:
Kontaktraster 2,5 mm
83546:
Kontaktraster 5,0 mm
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktstift
3. Mechanische Daten
PA 6.6 GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
-40 °C/+120 °C
83545
83546
Kontaktierung
83545 mit
Steckverbindern 3521, 3521-2,
Steckverbindern nach RAST-2,5-
Standard
83546 mit
Steckverbindern 3523, 3523-2, 3570,
Steckverbindern nach RAST-2,5-
Standard
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
25 °C)
Y
Bemessungsstrom
Bemessungsspannung
2
1
2
Isolierstoffgruppe
2
Kriechstrecke
83545
≥
1,8 mm
83546
≥
4,3 mm
Luftstrecke
83545
≥
1,8 mm
83546
≥
4,3 mm
Isolationswiderstand
> 1 GΩ
Bauteil glühdrahtbeständig nach IEC 60695-2-11 bzw. IEC 60335-1
(GWT 750 °C ohne Flamme)
nach DIN EN 60664/IEC 60664 in Zusammenhang mit RAST-2,5-Steck-
verbinder
4 A bei T
U
60 °C
2 A bei T
U
120 °C
32 V AC (Verschmutzungsgrad 2)
160 V AC (Verschmutzungsgrad 3)
IIIa (CTI
≥
250)
®
Reg.-Nr. 6937
X
*a Kodierung
keying
codage
*b Einbauöffnung
port
ouverture d’emplacement
www.lumberg.com
11/2009
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
83545
83546
RAST 2.5 double chassis pin header, with locking latches
83545:
contact pitch 2.5 mm
83546:
contact pitch 5.0 mm
1. Temperature range
2. Materials
Insulating body
1
Contact pin
3. Mechanical data
Mating
83545 with
connectors 3521, 3521-2,
connectors acc. to RAST 2.5 standard
83546 with
connectors 3523, 3523-2, 3570,
connectors acc. to RAST 2.5 standard
Proposed keyings on the Internet site www.lumberg.com
PA 6.6 GF, V0 according to UL 94
CuZn, pre-nickeled and tinned
-40 °C/+120 °C
1. Température d’utilisation
2. Matériaux
Corps isolant
1
Contact à broche
3. Caractéristiques mécaniques
Raccordement
83545 avec
connecteurs 3521, 3521-2,
connecteurs suivant standard RAST 2,5
83546 avec
connecteurs 3523, 3523-2, 3570,
connecteurs suivant standard RAST 2,5
Codages proposés sur Internet à l’adresse www.lumberg.com
PA 6.6 GF, V0 suivant UL 94
CuZn, sous-nickelé et étamé
-40 °C/+120 °C
83545
83546
Réglette à broches châssis double RAST 2.5, avec languettes
de verrouillage
83545:
pas des contacts 2,5 mm
83546:
pas des contacts 5,0 mm
4. Electrical data
(at T
amb
25 °C)
Contact resistance
Rated current
Rated voltage
2
1
2
Material group
2
Creepage distance
83545
≥
1.8 mm
83546
≥
4.3 mm
Clearance
83545
≥
1.8 mm
83546
≥
4.3 mm
Insulation resistance
> 1 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
according to DIN EN 60664/IEC 60664 being connected to RAST 2.5 con-
nector
≤
5 mΩ
4 A at T
amb
60 °C
2 A at T
amb
120 °C
32 V AC (pollution degree 2)
160 V AC (pollution degree 3)
IIIa (CTI
≥
250)
4. Caractéristiques électriques
(à T
amb
25 °C)
Résistance de contact
Courant assigné
Tension assignée
2
≤
5 mΩ
4 A à T
amb
60 °C
2 A à T
amb
120 °C
32 V AC (derée de pollution 2)
160 V AC (derée de pollution 3)
IIIa (CTI
≥
250)
1
2
Groupe de matériau
2
Distance d’isolement
83545
≥
1,8 mm
83546
≥
4,3 mm
Ligne de fuite
83545
≥
1,8 mm
83546
≥
4,3 mm
Résistance d’isolement
> 1 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664 en connexion avec connecteur RAST 2,5
Bestellbezeichnung
Designation
Désignation
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
83545 03
83546 02
3
2
500
500
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
