851 Series
MIL-DTL-26482 Connectors
851 Series
Sommaire /
Contents
• Sommaire /
Contents...............................................................
3
• Etendue de la gamme /
Product Overview
......................
3
• Présentation /
Presentation
....................................................
4-5
• Description /
Description
........................................................
6
• Tableau comparatif références SOURIAU et normes
équivalentes /
Cross reference list......................................
7-8
• Caractéristiques techniques /
Technical characteristics.
9
• Contacts /
Contacts
................................................................
10
• Références /
Ordering information
...................................... 1 3
1-1
• Arrangements /
Contact layouts
.......................................... 1 5
4-1
• Positionnements /
Orientations
.............................................
16
• Encombrements Connecteurs Etanches /
Dimensions
Environmental Connectors
..................................................... 1
7-38
• Encombrements Connecteurs Hermétiques /
Dimen-
sions Hermetic Connectors.............................................................
39-40
• Encombrements Connecteurs pour connexions enrou-
lées et à picots droits /
Dimensions Wire-wrap and PC
tail Connectors.......................................................................................
40-41
• Perçage cloison /
Panel cut-out
............................................
41
• Accessoires /
Accessories
.....................................................
• Bouchons /
Caps
.......................................................................
• Références des raccords /
Backshell ordering
information...................................................................................
• Outillages /
Tools
.......................................................................
• Notice de câblage /
Wiring instructions
............................
• Sertissage /
Crimping
...............................................................
• Schémas d’implantations pour circuits imprimés /
Coordinates for PC tail
.............................................................
• Prise largable push-pull /
Push-pull lanyard release
plug
................................................................................................
• Connecteurs filtres 8F51 /
8F51 filter connector
...........
• Connecteurs spécifiques & accessoires SNC /
Specific
products & SNC accessories..................................................
• Traversée de cloison 851 RJ45 /
851 RJ45 feedthru..
• Traversée de cloison 851 USB /
851 USB feedtrhu.....
• 8XE /
8XE
....................................................................................
• Protection sans cadmium /
Cadmium free plating.........
42
44-45
46-47
48-50
51
52-54
55-59
60-61
62
63
65-68
69-72
73-76
77

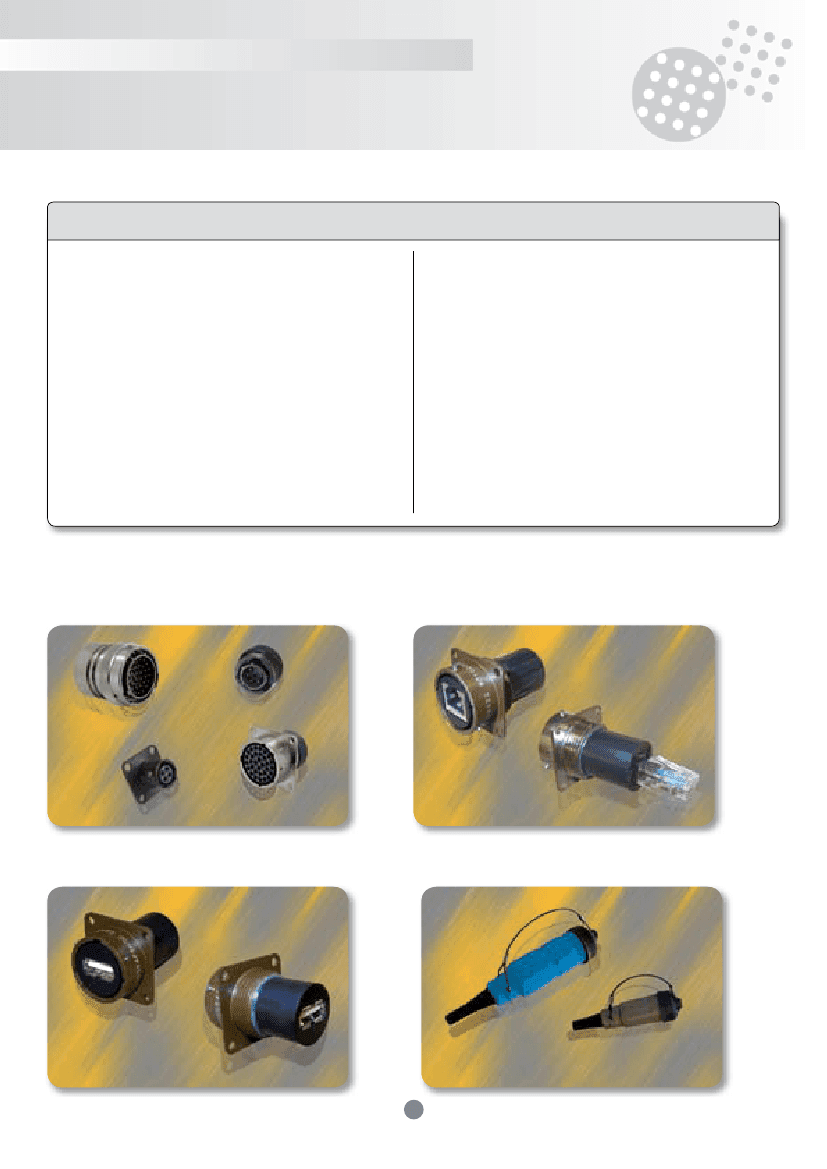

Etendue de la gamme /
Product Overview
851
page 4-63
851 RJ45 Feedthru
page 65-68
851 USB Feedthru
page 69-72
8XE
page 73-76
3
851 Series

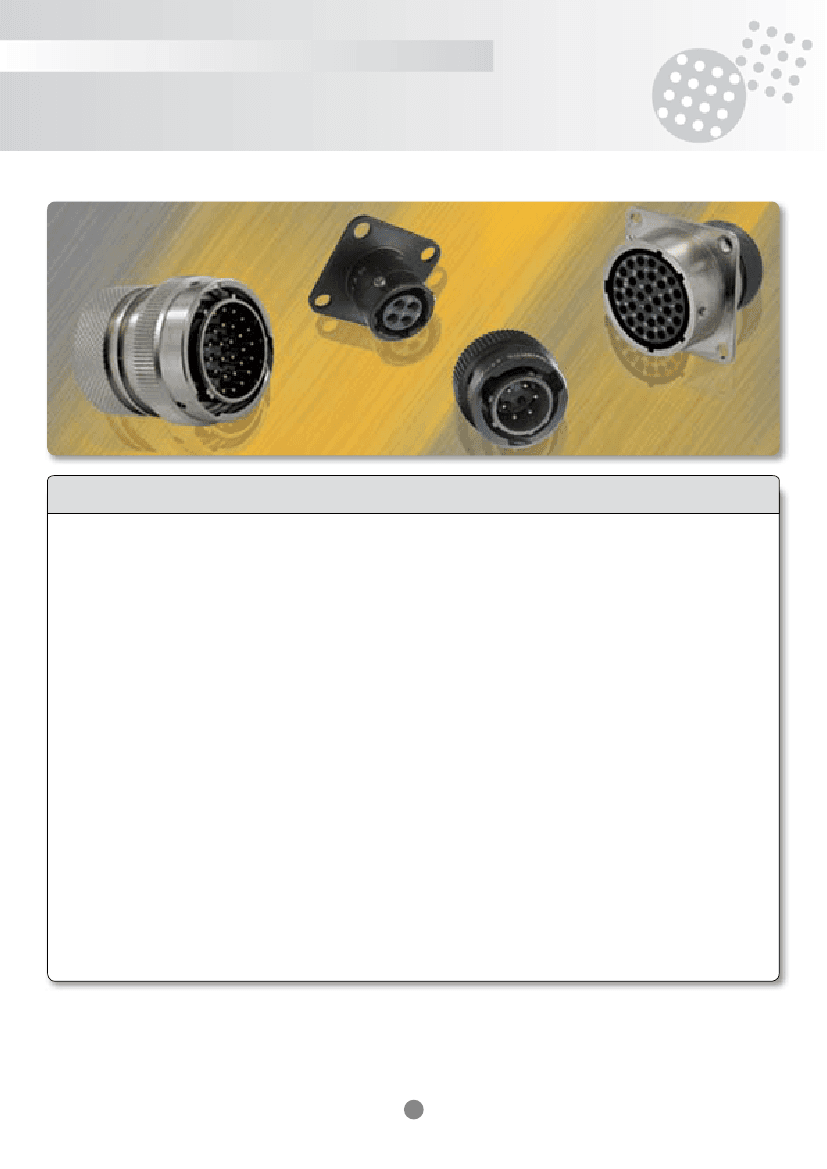

Présentation
•
•
•
•
•
•
•
Versions étanches et hermétiques
Large choix de raccords et accessoires
Protection cadmiée vert olive, oxydée anodique noire, nickelée ou zinc nickel
Contacts à souder, à sertir, à picot droit ou pour enroulement de fils
Contacts spéciaux thermocouples
La version 851 avec contacts à souder est qualifiée QPL (USA)
La gamme 851 est aussi commercialisée par un réseau de distributeurs.
Les connecteurs circulaires 851 Souriau, initialement conçus pour la connexion des circuits électriques en
aéronautique et armement, ont aujourd’hui conquis les domaines diversifiés de l’électricité et de l’électro-
nique industrielles (Mesure, Instrumentation, Transport, Machine, Outil, Productique…).
Ils correspondent aux normes et spécifications internationales et nationales en vigueur MIL-DTL-26482G
série 1, NFC 93422, HE 301B, VG 95328, liste GAM/T1.
Les connecteurs fixes (embases) et mobiles (fiches), mâles ou femelles, se verrouillent entre eux par un sys-
tème mécanique endurant du type à baïonnette à 3 rampes hélicoïdales.
Cinq clavettes de guidage longitudinal et cinq positionnements angulaires possibles de l’isolant assurent le
détrompage entre connecteurs.
Les mécaniques sont en alliage d’aluminium traité et protégé pour la version 851 étanche, et en acier pro-
tégé pour la version 851 hermétique.
Les isolants sont en élastomère de la classe +1
25°C pour la version étanche et en verre pour la version
hermétique.
Les contacts sont dorés ou étamés sur sous-couche nickel.
Nous proposons, afin de faciliter le câblage, des contacts à souder et à picot taille 20 (y compris version
hermétique) avec protection dorure sur la partie avant et étamage sur la partie arrière.
4
851 Series
Presentation
•
•
•
•
•
•
•
Sealed and hermetic types
Wide choice of body styles and back fittings
Olive green, black anodised, nickel or zinc nickel plated
Solder, crimp, PC-tail and wire-wrap versions
Thermocouple crimp contacts available
The 851 version with solder contacts is on US QPL
851 connectors are also widely available from distributors.
Souriau 851 circular connectors were originally conceived to ensure reliable electrical connections in aircraft
but their lightweight compact size and general characteristics have contributed to successful adoption in
numerous civil and military aviation applications and also in the fields of professional and general electronics
(machine tools, automation, measuring equipment…).
851 connectors conform to the following international standards, MIL-DTL-26482G series 1, NFC 93422,
HE 301B, VG 95328, GAM/T1 list.
851 connectors feature a positive bayonet coupling mechanism which ensures reliable mechanical and elec-
trical connection between mating halves. A helical locking ring on the plug couples with three dowel pegs
on the receptacle ensuring rapid locking. Orientation and location is ensured by a system of five raised keys
on the plugs which couple with corresponding slots on the receptacles. Connectors with different angular
positioning of the insulator relative to the shell can be provided to prevent mating of adjacent connectors with
the same contact arrangements.
The connector shells are manufactured from aluminium alloy. The insulators are moulded from elastomer and
are bonded into the shells. Grommets are also made from elastomer and are supplied with appropriate acces-
sories in the solder version, but are integral with the insulator for the crimp version. Copper alloy contacts
have gold or tin over nickel plating.
Hermetic receptacles with gold plated solder contacts are made from steel shells with nickel plating (01H) or
yellow cadmium plating (02H and 07H). The contacts are permanently fused into a glass insulator providing
a high level of sealing.
To facilitate cabling we offer solder and straight spill contacts size 20 (including hermetic versions) with a gold
plated active part and tin plated terminations.
5
