ＤＩＯＤＥ

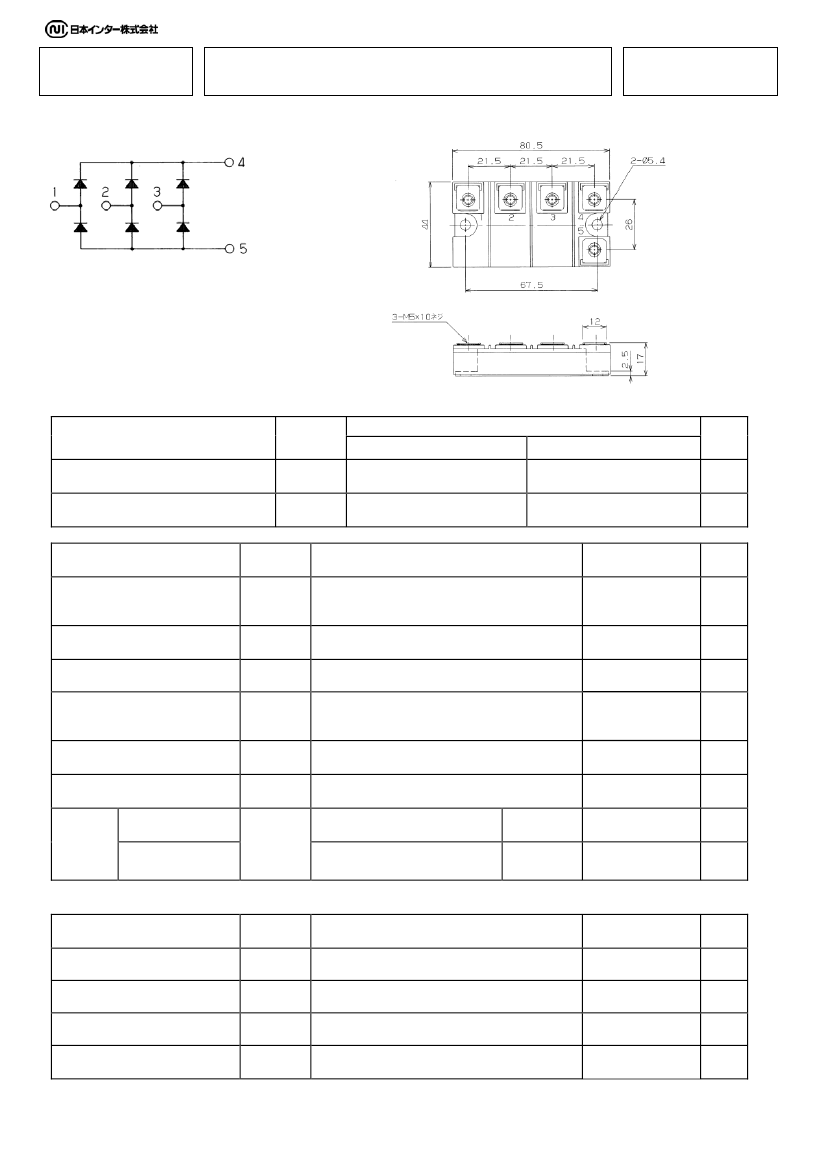

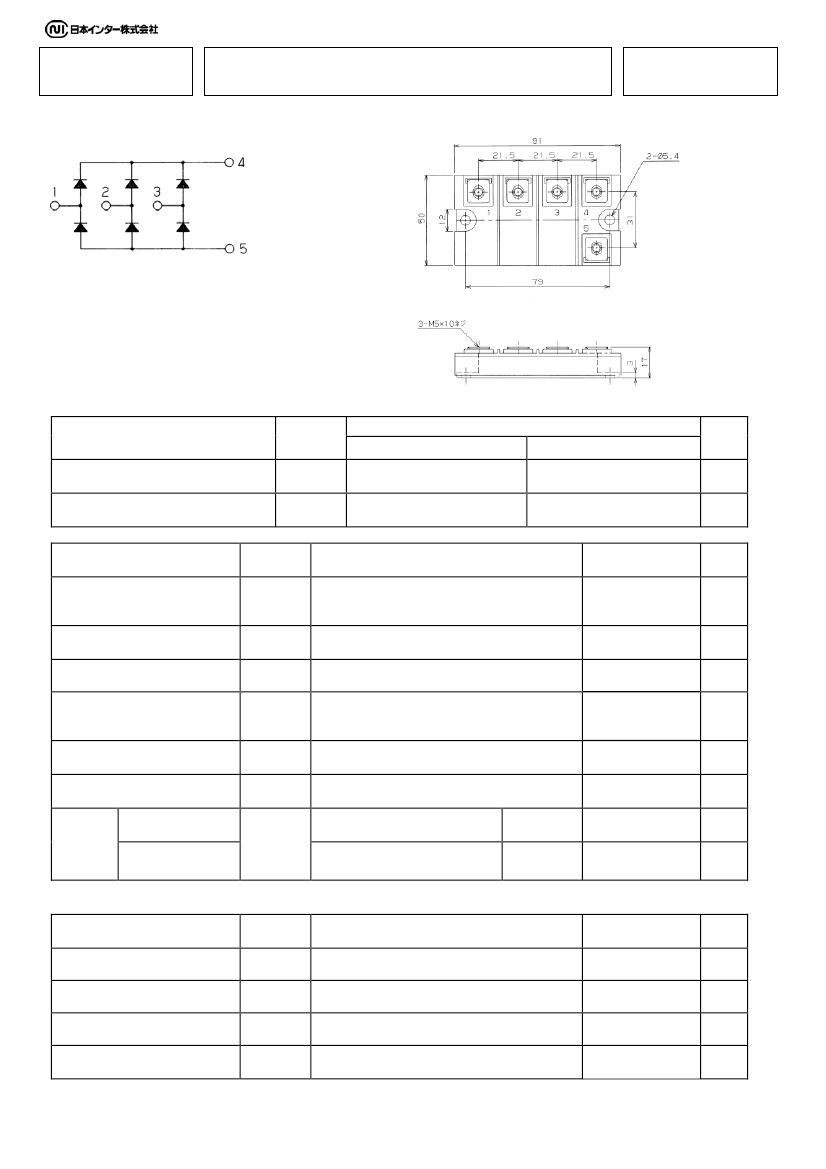

■回路図
CIRCUIT
200Ａ Avg 1600 Ｖolts
■外½寸法図
OUTLINE DRAWING
PT200KN16
Dimension:［mm½
■最大定格
Ｍaximum Ratings
項 目
Parameter
くり返しピーク逆電圧
Repetitive Peak Reverse Voltage
非くり返しピーク逆電圧
Non Repetitive Peak Reverse Voltage
項 目
Parameter
平均出力電流
Average Rectified
Output Current
サージ順電流
Surge Forward Current
電流二乗時間積
I Squared t
動½接合温度範囲
Operating Junction
Temperature Range
保存温度範囲
Storage Temperature Range
絶縁耐圧
Isolation Voltage
ベース部
締付トルク
Mounting
Mounting
主端子部
Torque
Terminal
*1
*1
記号
Symbol
V
RRM
V
RSM
耐圧クラス
Grade
PT200KN16
1600
1700
単
½
Unit
V
V
記号
Symbol
Io
(AV)
*1
*1
I
FSM
I
2
t
Tjw
Tstg
Viso
条 件
Conditions
三相全波整流
Tc=Tt=110℃
3-Phase Full Wave Rectified
(Tc：測定点チップ直下／Tt：Terminal)
50Hz
正弦半波，1 ½½½ﾙ，非くり返し
Half Sine Wave, 1Pulse, Non-Repetitive
2∼10ms
定格値
Max.Rated Value
200
2000
20000
-40
∼
+150
-40
∼
+125
単
½
Unit
A
A
A
2
½
℃
℃
V
N・m
N・m
Ｆ
端子−ベース間，AC
1
分間
Terminal to Base, AC 1min.
½½ﾏﾙ½ﾝﾊﾟ½ﾝﾄﾞ塗布
Greased
2500
M5
M5
2.4
∼
2.8
2.4
∼
2.8

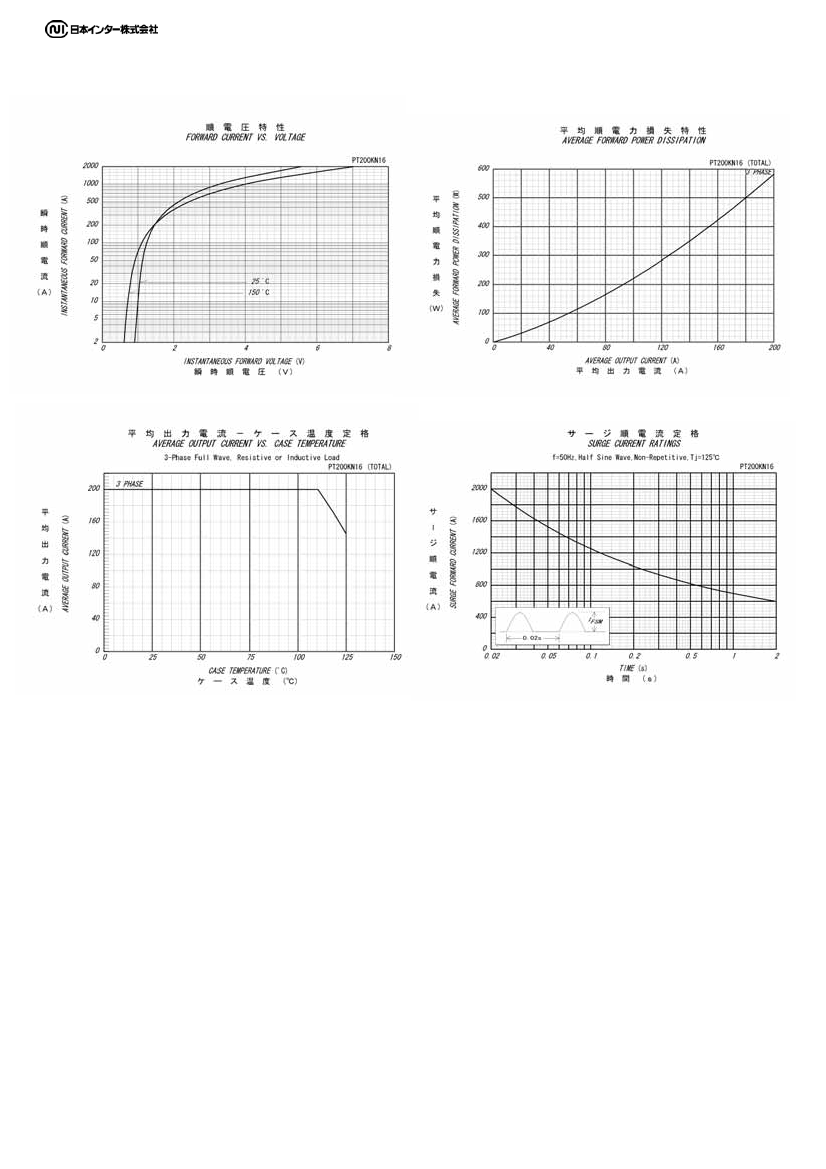

■電気的特性
Electrical Characteristics
項 目
Parameter
ピーク逆電流
Peak Reverse Current
ピーク順電圧
Peak Forward Voltage
熱抵抗
Thermal Resistance
接触熱抵抗
Thermal Resistance
質 量 −−− 約
210g
Approximate Weight
*1
*1
記号
Symbol
I
RM
V
FM
Rth(j-c)
Rth(c-f)
条 件
Conditions
Tj=150℃，V
RM
=V
RRM
Tj= 25℃，I
FM
=200A
特性値（最大）
Maximum Value
10
1.45
単
½
Unit
mA
V
℃/W
℃/W
接合部−ケース間（ﾄ½ﾀﾙ：Tc 測定点ﾁ½ﾌﾟ直下）
0.05
Junction to Case, Total
ケース−フィン間（ﾄ½ﾀﾙ），½½ﾏﾙ½ﾝﾊﾟ½ﾝﾄﾞ塗布
0.06
Case to Fin, Total, Greased
*1：１アーム½りの値 Value Per 1 Arm.
