エンコーダ
ENCODERS
KE-2H10
KE-2H10-15/18/30/36

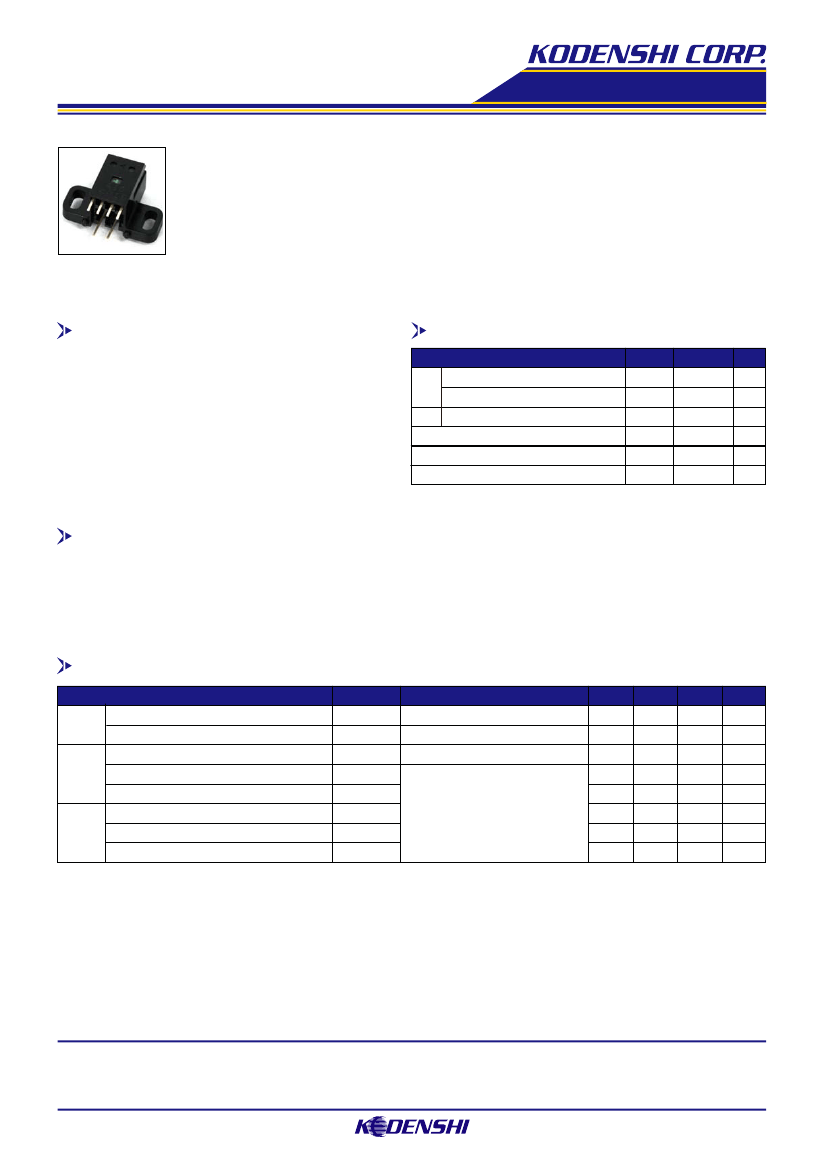

KE-2H10は、発光素子に赤外LEDを½用した薄さ6.55mmの「光学式エンコーダ」です。発光素
子および受光フォトICに自社½品を採用し、高品質、経済性を両立させております。分解½は
150LPI、180LPI、300LPI、360LPIを取り揃えており、デジタル出力で幅広い用途にご½用頂
けます。
KE-2H10 series is "the optical encoder" which consists of infrared rays LED with 6.5mm thickness. Emitting
components and detecting photo IC,both are in-house products so that has realized high-quality,high-cost performance.
Having various resolution 150LPI,180LPI,300LPI and360LPI through digital output,Useful in various applications.
特長
FEATURES
●
インクリメンタル出力方式
最大定格
MAXIMUM RATINGS
Item
入力 順
Input
出力
（Ta＝25℃）
Symbol
Forward current
Reverse voltage
Supply voltage
*1
*1
*2
Rating
40
3
7
0½＋60
－40½＋70
260
Unit
mA
V
V
℃
℃
℃
Incremental output method
●
デジタル出力(2チャンネル)
Digital output (2ch)
●
プルアップ抵抗内蔵
Built in pull-up resistor
●
分解½：150LPI/180LPI/300/360LPI
Resolution: 150LPI/180LPI/300/360LPI
電
電
流
圧
I
F
V
R
V
CC
Topr.
Tstg.
Tsol.
逆
Output
電
源 電 圧
動 ½ 温 度
保 存 温 度
半田付温度
Operating temp.
Storage temp.
Soldering temp.
＊1.
氷結、結露の無き事
No icebound or dew
＊2.
Holder根元より 1mm離れた所で、t=5sec.
For max 5sec. At the position of 1mm from the resin edge.
用途
APPLICATIONS
ディスクドライブ、複写機、ファクシミリ、プリンタ
Disc drives, Copiers, Facsimile, Printer
電気的光学的特性
ELECTRO-OPTICAL CHARACTERISTICS
（Ta＝25℃）
Item
入 力
Input
A,B相
出 力
Output
順
電
圧
Forward voltage
Peak wavelength
ピーク発光波長
Symbol
V
F
λ
P
V
CC
V
OL
V
OH
Dt
*3
Conditions
I
F
=20mA
I
F
=20mA
─
Min.
─
─
2.7
─
Typ.
1.6
820
5
─
─
50
90
─
Max.
─
─
5.5
0.4
─
60
120
20
Unit.
V
nm
V
V
V
%
deg
KHz
動½電源電圧範囲
Operating supply voltage range
ローレベル出力電圧
Low level output voltage
ハイレベル出力電圧
High level output voltage
デューティー比
Duty ratio
伝達特性
相
差
Phase difference
Transmission
½
応 答 周 波 数
Response Frequency
＊3.
½相差逆転なきこと
No reverce in phase difference
V
CC
=2.7 to 5.5V
I
F
=20mA
Vcc×0.8
40
60
─
θ
fmax
本資料に記載しております内容は、技術の改良、進歩等によって予告なしに変更されることがあります。ご½用の際には、仕様書をご用½のうえ、
内容の確認をお願い致します。
T
he contents of this data sheet are subject to change without advance notice for the purpose of improvement. When using this product,
would you please refer to the latest specifications.
Apr.2009
エンコーダ
ENCODERS
KE-2H10
KE-2H10-15/18/30/36
デューティー比 Duty ratio
T1
VOH
T2

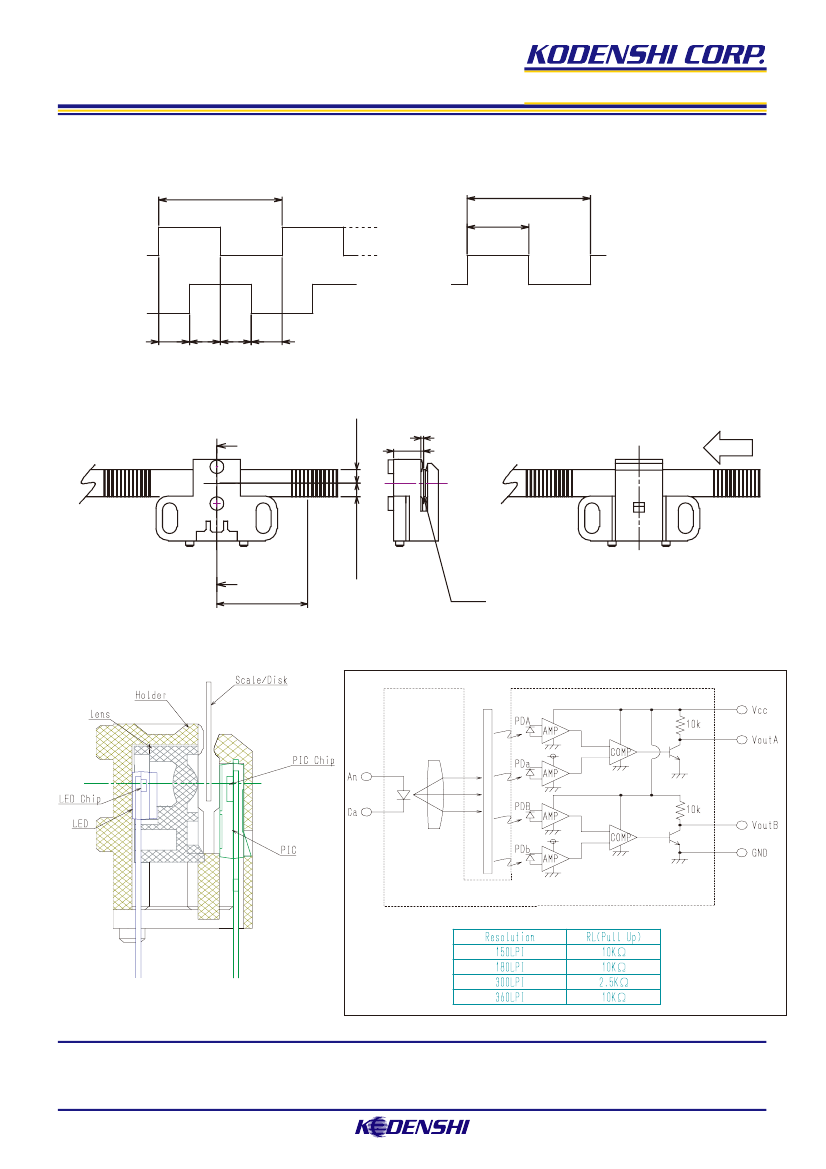

■出力波½
OUTPUT SIGNAL
360deg
½相差 Differential phase
Aphase
VOL
Bphase
θ
θ
θ
θ
出力波½におけるScale移動方向(下記：A）
Direction of Scale movement in power output waveform.(The following A)
2min
X
G
A
G1
X'
0deg
Scale
■内部構造図/ブロック図 Structural
chart＆Block Diagram
本資料に記載しております内容は、技術の改良、進歩等によって予告なしに変更されることがあります。ご½用の際には、仕様書をご用½のうえ、
内容の確認をお願い致します。
T
he
contents of this data sheet are subject to change without advance notice for the purpose of improvement. When using this product,
would you please refer to the latest specifications.
2min-4max
Apr.2009
エンコーダ
ENCODERS
KE-2H10
KE-2H10-15/18/30/36

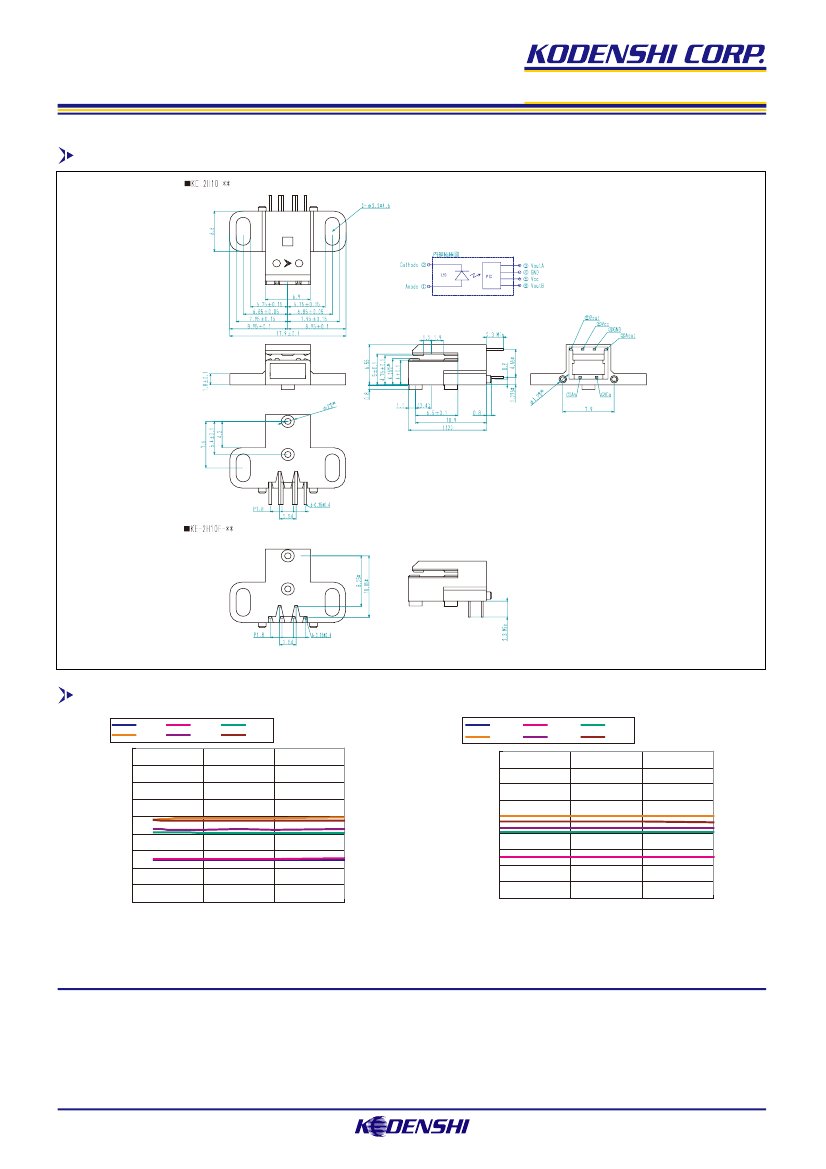

外½寸法
DIMENSIONS（Unit : mm）
代表特性
A_Duty
θ2
180
160
Representative characteristic
B_Duty
θ3
θ1
θ4
A_Duty
θ2
180
160
Duty(%) ½相差(°)
140
120
100
80
60
40
20
0
4.25
4.35
Gap(mm)
4.45
4.55
B_Duty
θ3
θ1
θ4
Duty(%) ½相差(°)
140
120
100
80
60
40
20
0
0
10
IF(mA)
20
30
問い合わせ先/A REFERENCE
■
東京営業/TOKYO SALES
■
京½営業/KYOTO SALES
■
海外/OVERSEAS
URL http://www.kodenshi.co.jp
TEL 03-5496-4711 FAX 03-5496-4710
TEL 0774-20-3559 FAX 0774-24-1031
TEL +81-(0)774-24-1138 FAX +81-(0)774-24-1031
本資料に記載しております内容は、技術の改良、進歩等によって予告なしに変更されることがあります。ご½用の際には、仕様書をご用½のうえ、
内容の確認をお願い致します。
T
he contents of this data sheet are subject to change without advance notice for the purpose of improvement. When using this product,
would you please refer to the latest specifications.
Apr.2009
