非照光式・ホリゾンタルタイプ
LS10/11 シリーズ
Non-illuminated/Horizontal Type
LS10/11 Series
LS10

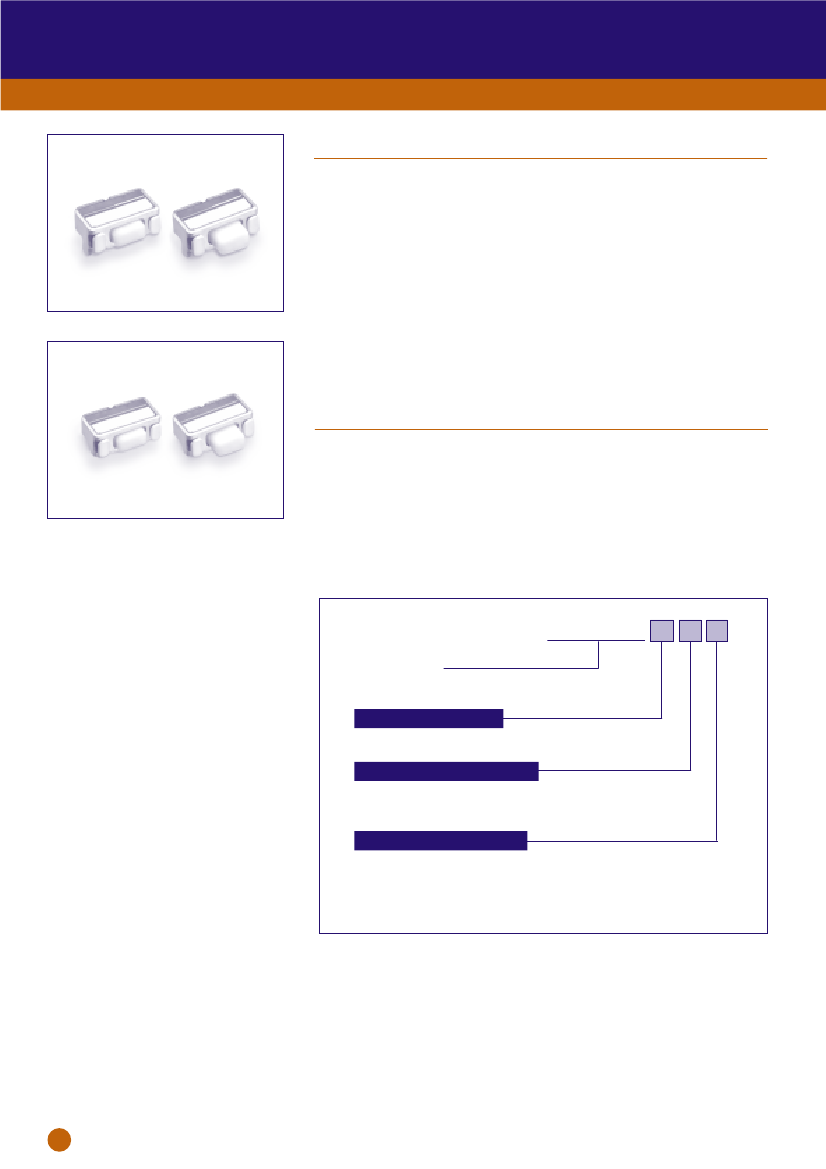

■ 特徴／
Features
1. ホリゾンタルタイプなので、
はんだ付
基板に対して側面よりプッシュでき
ます。
2. リフローはんだが可½な完全防水
タイプです。
1. This horizontal type switch allows
pushing from a side of a soldered
PCB.
2. The switch supported reflow
soldering and full-water-resistant,
2.8(L)/3.5(L)×4.5(W)×1.7
（H）
mm
LS11
■ 用途／
Application
ルミスイッチLS10/11シリーズは操½
用スイッチとして次のような½品に½用
できます。
携帯端末機器、
ＴＶ、
ＶＴＲ、
カメラ
等。
LUMISWITCH, LS10/11 series, can be
used as a function control switch in the
following applications.
Portable telephones, TV, VCR,
cameras, etc.
2.8(L)/3.5
（L）
×4.5
（W）
×1.7
（H）
mm
●½品コード/Product
code
LS10/11
N 2 T
〈シリーズ/Series〉
10.ダボ付きタイプ/Dowel
type
11.フラットタイプ/Flat
type
スイッチ長さ/Length
K-2.8mm
N-3.5mm
操½荷重/Operating force
※ 1-1.18N(120gf)
2-1.57N(160gf)
※ 3-2.16N(220gf)
包装½態/Packing mode
無記入 バルク包装
：
Non-coded Bulk packing
：
T テーピング(基本納入½態)
：
T Taping (standard mode)
：
※½品は未量産品のため、
ご½用の際にご相談願います。
/Products with an "※" mark are not yet being mass
produced. Please contact us when you will be using them.
82
●電気的 機械的特性/Electro-Mechanical
Characteristics
・
Item
最大定格/Maximum
rating
接触抵抗/Contact
resistance
絶縁抵抗/Insulation
resistance
耐電圧/Withstanding
voltage
バウンス/Bounce
ストローク/Stroke
½動力/Operating
force
動½寿½/Operating
life (times)
(Ta 25℃)
スイッチ½動力/Switch
operating force
1.18N
1.57N
2.16N
DC12V 20mA
100mΩ以下/100mΩ
or less
100MΩ以上/100MΩ
or more
AC250V 1分間/AC250V
for one minute
20ms以下/20ms
or less
0.2mm
1.18N±0.39N
1.57±0.49N
2.16±0.59N
20万回以上
10万回以上
5万回以上
200,000 or more 100,000 or more 50,000 or more

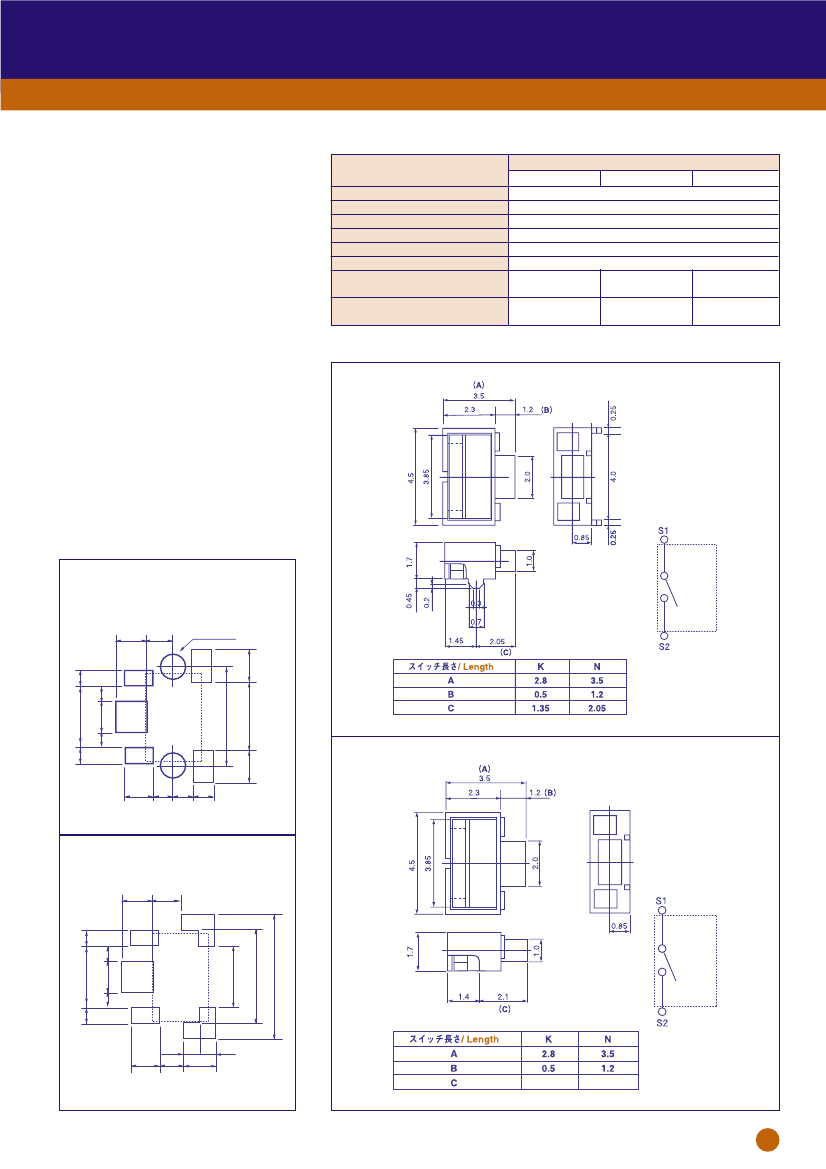

●外½寸法図/Outline
drawing
LS10
推奨はんだ付けパターン
The following soldering patterns are recommended for
reflow-soldering:
LS10
1.0
1.1
2-φ0.9±0.1（穴／Holes）
※
S1
1.1
0.7
回路図
Circuit diagram
0.7
1.3
4.3
2.7
※
0.7
0.7
3.1
単½/Unit : mm
S2
※
1.2
0.7
0.6
0.7
※金属ケースダミーパターン/Metal
case dummy pattern
LS11
1.0
1.1
S1
0.7
※
2.7
1.3
0.7
3.1
1.1
LS11
4.1
※
0.7
0.7
S2
0.65
1.2
0.7
※
0.65
1.3
回路図
Circuit diagram
5.3
1.4
※金属ケースダミーパターン/Metal
case dummy pattern
2.1
単½/Unit : mm
83
