Color on Demand Power TOPLED long life: blue
Enhanced optical Power LED (ThinGaN
®
)
Lead (Pb) Free Product - RoHS Compliant
LCB E6SG
Besondere Merkmale
•
Gehäusetyp:
weißes P-LCC-4 Gehäuse,
eingefärbter diffuser Silikon - Verguss
•
Besonderheit des Bauteils:
erhöhte
Lebensdauer bis zu 50.000 Stunden bei 25°C
durch verbesserten Verguss
•
Farbort:
x = 0,20, y = 0,30 nach
CIE 1931 (blau)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
•
optischer Wirkungsgrad:
40 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 2000/Rolle,ø180 mm
oder 8000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Features
•
package:
white P-LCC-4 package,
colored
diffused
silicone resin
•
feature of the device:
long lifetime up to
50.000 hours at 25°C due to enhanced resin
material
•
color coordinates:
x = 0.20, y = 0.30 acc. to
CIE 1931 (blue)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
•
optical efficiency:
40 lm/W
•
grouping parameter:
luminous intensity,
color coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 2000/reel, ø180 mm
or 8000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• backlighting (switches, keys, displays,
illuminated advertising)
• LCD backlighting
• substitution of micro incandescent lamps
• emergency lighting
• marker lights (e.g. steps, exit ways, etc.)
Anwendungen
• Hinterleuchtung (Schalter, Tasten, Displays,
Werbebeleuchtung)
• LCD Hinterleuchtung
• Ersatz von Kleinst-Glühlampen
• Rettungsnotleuchten
• Markierungsbeleuchtung (z.B. Stufen, Flucht-
wege, u.ä.)
2009-10-13
1
LCB E6SG
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 17
Lichtstrom
2)
Seite 17
Bestellnummer
Type
Luminous
Intensity
1)
page 17
I
F
= 30 mA
I
V
(mcd)
Luminous
Flux
2)
page 17
I
F
= 30 mA
Φ
V
(mlm)
Ordering Code
LCB E6SG-V1AB-3J4K
LCB E6SG-V1AB-3K4L
LCB E6SG-V1AB-4J5K
LCB E6SG-V1AB-4K5L
LCB E6SG-V1AB-5J6K
LCB E6SG-V1AB-5K6L
LCB E6SG-V1AB-6J7K
LCB E6SG-V1AB-6K7L
LCB E6SG-V1AB-7J8K
LCB E6SG-V1AB-7K8L
CoD blue
710 ... 1800
3770 (typ.)
on request
on request
on request
on request
on request
on request
on request
on request
on request
on request
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LCB E6SG-V1AB-3J4K bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen V1,
V2, AA oder AB enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LCB E6SG-V1AB-3J4K bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen -3J, -3K, -4J oder -4K enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden. Es können
nur minimal 2x2 Farbortgruppen bestellt werden (z.B.: 3J4K).
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LCB E6SG-V1AB-3J4K means that only one group V1, V2, AA or AB will be shippable for any one
reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LCB E6SG-V1AB-3J4K means that only
one of the chromaticity coordinate groups -3J; -3K; -4J or -4K will be shippable per reel.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for
explanation).
Its only possible to order the product with min. 2x2 color groups (e.g.: 3J4K).
1
2009-10-13
2
LCB E6SG
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
μ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3)
page 17
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4)
page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 110
– 40 … + 110
+ 125
50
5
300
Einheit
Unit
°C
°C
°C
mA
mA
mA
T
op
T
stg
T
j
I
F
(min.)
I
F
I
FM
V
R
not designed for
reverse operation
210
mW
P
tot
R
th JA
R
th JS
300
180
K/W
K/W
2009-10-13
3
LCB E6SG
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Symbol
Symbol
Wert
Value
0.20
Einheit
Unit
–
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.) x
5)
page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 30 mA
Farbkoordinate y nach CIE 1931
5)
Seite 17
(typ.) y
Chromaticity coordinate y acc. to CIE 1931
5)
page 17
I
F
= 30 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6)
page 17
I
F
= 30 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 30 mA
(typ.)
(min.)
(typ.)
(max.)
(typ.)
2
ϕ
0.30
–
120
2.9
3.3
3.8
45
Grad
deg.
V
V
V
lm/W
V
F
V
F
V
F
η
opt
η
opt
(typ.)
40
lm/W
2009-10-13
4
LCB E6SG

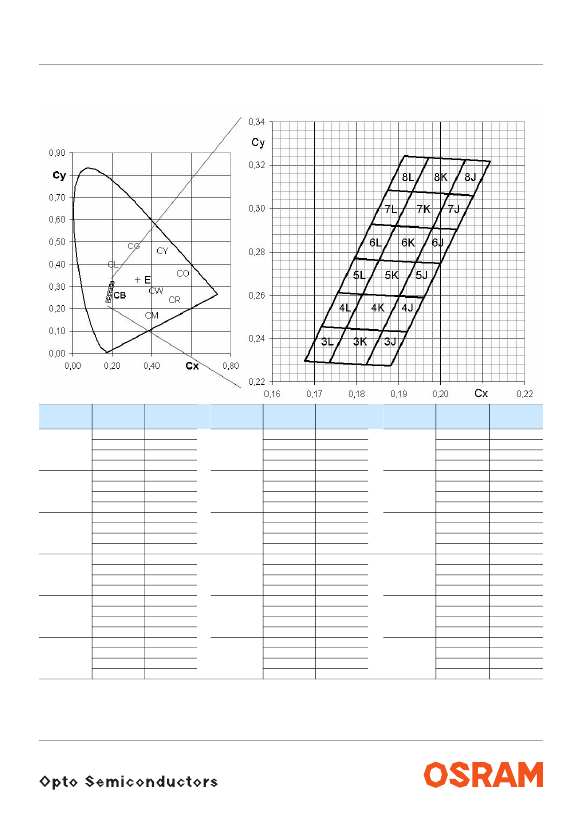

Farbortgruppen
5)
Seite 17
Chromaticity Coordinate Groups
5)
page 17
Gruppe
Group
3L
Cx
0.1716
0.1775
0.1735
0.1677
Cy
0.2454
0.2447
0.2290
0.2296
0.2611
0.2605
0.2447
0.2454
0.2769
0.2762
0.2605
0.2611
0.2926
0.2920
0.2762
0.2769
0.3084
0.3078
0.2920
0.2926
0.3242
0.3235
0.3078
0.3084
Gruppe
Group
3K
Cx
0.1775
0.1862
0.1823
0.1735
Cy
0.2447
0.2437
0.2280
0.2290
0.2605
0.2595
0.2437
0.2447
0.2762
0.2753
0.2595
0.2605
0.2920
0.2910
0.2753
0.2762
0.3078
0.3068
0.2910
0.2920
0.3235
0.3225
0.3068
0.3078
Gruppe
Group
3J
Cx
0.1862
0.1921
0.1882
0.1823
Cy
0.2437
0.2431
0.2273
0.2280
0.2595
0.2588
0.2431
0.2437
0.2753
0.2746
0.2588
0.2595
0.2910
0.2904
0.2746
0.2753
0.3068
0.3061
0.2904
0.2910
0.3225
0.3219
0.3061
0.3068
4L
0.1756
0.1814
0.1775
0.1716
4K
0.1814
0.1902
0.1862
0.1775
4J
0.1902
0.1960
0.1921
0.1862
5L
0.1795
0.1853
0.1814
0.1756
5K
0.1853
0.1941
0.1902
0.1814
5J
0.1941
0.2000
0.1960
0.1902
6L
0.1834
0.1893
0.1853
0.1795
6K
0.1893
0.1980
0.1941
0.1853
6J
0.1980
0.2039
0.2000
0.1941
7L
0.1874
0.1932
0.1893
0.1834
7K
0.1932
0.2020
0.1980
0.1893
7J
0.2020
0.2078
0.1939
0.1980
8L
0.1913
0.1971
0.1932
0.1874
8K
0.1971
0.2059
0.2020
0.1932
8J
0.2059
0.2118
0.2078
0.2020
Es ist nur möglich das Produkt mit minimum 2x2 Farbgruppen zu bestellen (z.B.: 3J4K)
Its only possible to order the product with min. 2x2 color groups (e.g.: 3J4K).
2009-10-13
5
