SMT–Power–Inductors
DATA SHEET
B82478
Rated inductance 10
µH
.. 1000
µH
Construction
Ferrite core
Winding: enamel copper wire
Winding soldered to terminals
Plastic terminal carrier
Features
Very high rated current
Low DC resistance
Suitable for reflow soldering
Applications
Filtering of supply voltages
Coupling / decoupling
DC/DC converters
Automotive electronics
Telecommunications
Terminals
Tinned
Marking
Marking on component:
Manufacturer (Logo), L–value (in
µH),
date code
Minimum marking on reel:
Manufacturer, part number, ordering code,
L value and tolerance
quantity, date of packing
Delivery mode
24–mm blister tape , reel packing
packaging quantity 400pcs/reel
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
1
B82478–5–5976
22.07.2003
SMT–Power–Inductors
DATA SHEET
B82478
General technical data
Rated inductance L
R
Rated current I
R
Measured with HP 4284A ,
measuring voltage 100 mV
Maximum permissible DC with temperature increase
of
40 K at ambient temperature of 85
°C
or
inductance decrease
∆L/L
0
≈
10%
In accordance with IEC 60068–1 55/125/56
(–55
°C/
+125
°C/
56 days damp heat test)
5s, 235°C, wetting > 90%
Measured at 20
°C
ambient temperature
Approx. 3g
¡
Climatic category
Solderability
DC resistance R
max
Weight

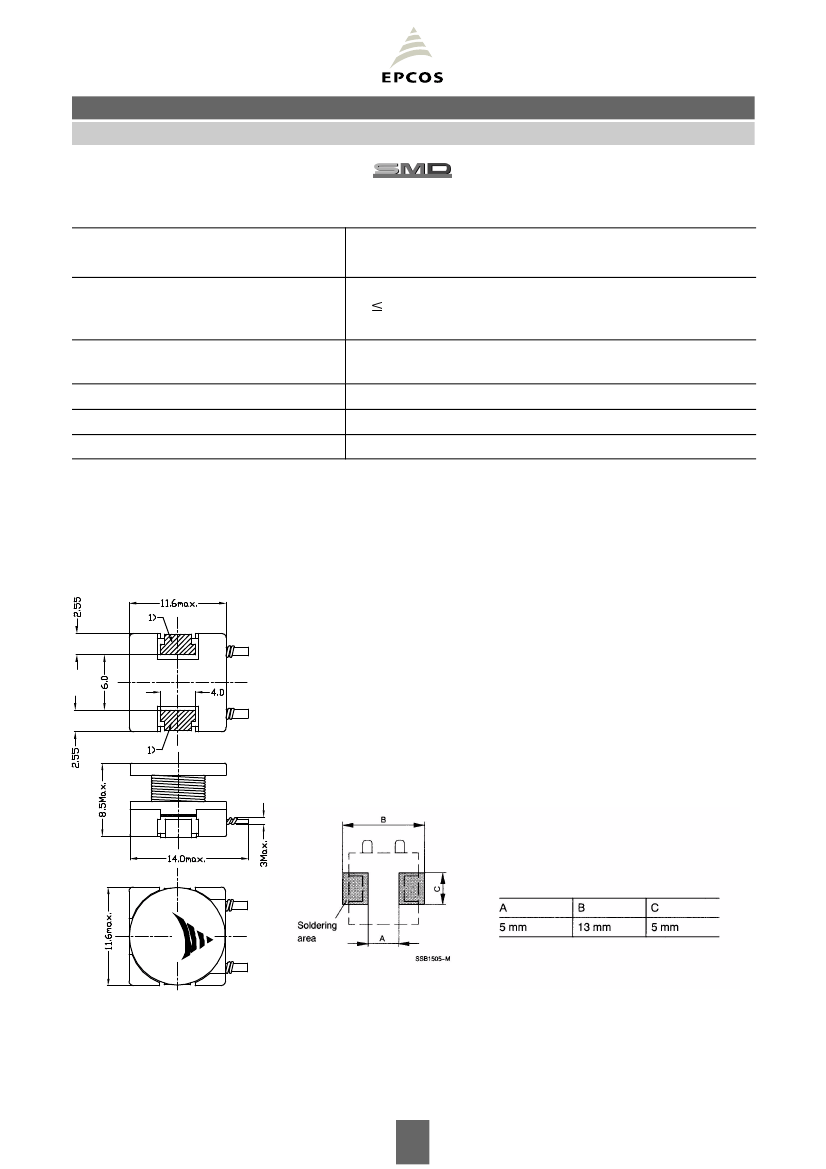

Dimensional drawing and layout recommendation
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
L Value
Date Code
2
B82478–5–5976
22.07.2003
SMT–Power–Inductors
DATA SHEET
B82478
Characteristics and ordering codes
L
R
µH
10
15
22
33
47
68
100
150
220
330
470
680
1000
1
f
L
MHz
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
0,01
Tolerance
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
20 %
I
R
A
3,5
3,1
2,6
2,3
1,95
1,65
1,40
1,20
0,95
0,80
0,65
0,50
0,46
R
max
Ω
0,06
0,08
0,10
0,12
0,17
0,22
0,35
0,47
0,73
1,15
1,48
2,45
3,00
Ordering code
B82478–A1103–M
B82478–A1153–M
B82478–A1223–M
B82478–A1333–M
B82478–A1473–M
B82478–A1683–M
B82478–A1104–M
B82478–A1154–M
B82478–A1224–M
B82478–A1334–M
B82478–A1474–M
B82478–A1684–M
B82478–A1105–M
Mit den Angaben im Datenblatt werden die Bauelemente
spezifiziert, nicht Eigenschaften zugesichert.
Liefermöglichkeiten und technische Änderungen vorbehalten.
3
B82478–5–5976
22.07.2003
