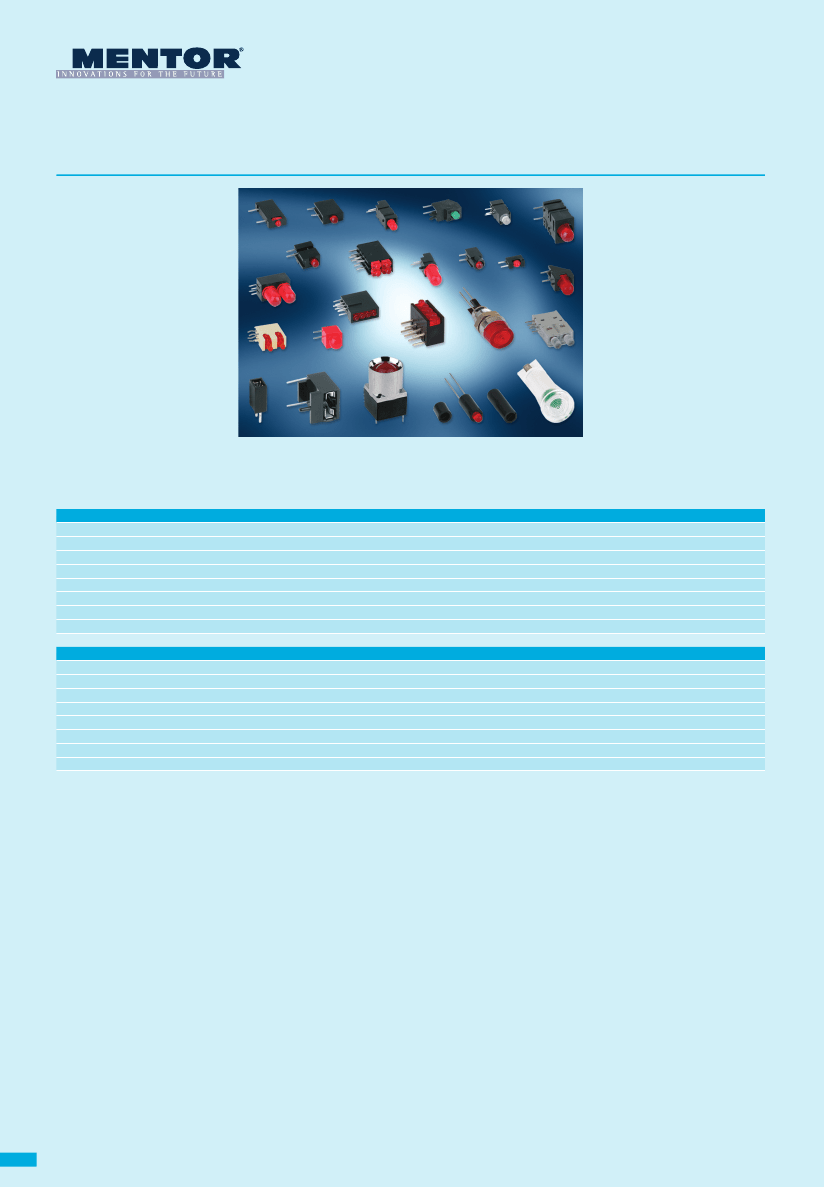

LED-Anzeigesysteme
In die Entwicklung dieser Bausteine ist
das über Jahrzehnte erworbene Know-
how der Firma MENTOR als Entwickler
und Lieferant von Bauelementen für die
Industrieelektronik geflossen. Die Baue-
lementen-Vielfalt erstreckt sich von THT-
Einzelanzeigen in unterschiedlichsten
Ausführungen über THT-LED-Leisten,
Flächenausleuchtsystemen, Signallam-
pen bis hin zu Lampenfassungen. THT-
Ausführungen kennzeichnen Bauteile in
Durchstecktechnik.
Der Einsatz dieser Bausteine ist überall
dort zu suchen, wo Licht flimmert, strahlt
oder blinkt, wo Lichtsignale auf Funkti-
onen oder Betriebszustände aufmerksam
machen sollen und müssen.
Den sich ständig verändernden Anforde-
rungen unserer Kunden begegnen wir mit Kompetenz und Innovationskraft und
der sich daraus ergebenden Möglichkeit, neben Standardlösungen auch spezielle
Kundenwünsche zu erfüllen.
LED Display Systems
The development of these components
benefited from decades of experience
gained by MENTOR in developing and
supplying components for industrial
electronics. The range of components
stretches from individual THT displays in
various versions via THT LED bars, sur-
faces made from illumination systems,
and signaling lamps all the way to lamp
sockets. THT versions designate compon-
ents in hole-mounted technology.
The area of application of these compo-
nents covers any scenario where light
flickers, radiates or flashes where light
signals should and must draw attention
to functions or operating status.
We meet our customer‘s constantly
changing demands with competency
and innovative energy, thus being able to fulfil not only standard solutions but
also to meet customer specific requirements.
Allgemeine technische Daten
(Auswahl bzw. Abweichungen zu den folgenden allgem. Daten: siehe Beschreibung des jeweiligen Artikels)
Lötbarkeit
DIN IEC 68-2-20 (260°C
≤
5s)
Anschlüsse
verzinnt
Betriebstemperatur
-40°C ... +85°C
Klima
GPF DIN 40040
Beschriftung
auf Sonderwunsch bedruckt oder gelasert
Bestückung mit LED‘s
Technische Daten siehe Seite 65/66
Sonderwünsche
Sonderbestückung, Verwendung von zusätzlichen Fixierpins sowie umgekehrte Polarität auf Anfrage möglich.
Mindestbestellmengen für Sonderausführungen auf Anfrage.
General Technical Data
(Selection and deviations from the following general data: see description of the respective item)
Solderability
DIN IEC 68-2-20 (260°C
≤
5s)
Terminals
tinned
Operatin temperature
-40°C ... +85°C
Climate
GPF DIN 40040
Marking
On special request printed or laser printed
LED’s
Technical data see page 65/66
Special requirements
Special components, use of additional fixing pins and reverse polarity on request
Minimum quantity for special design on request.
4
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Articles in roman typefaces not in stock · Order quantities and prices on request

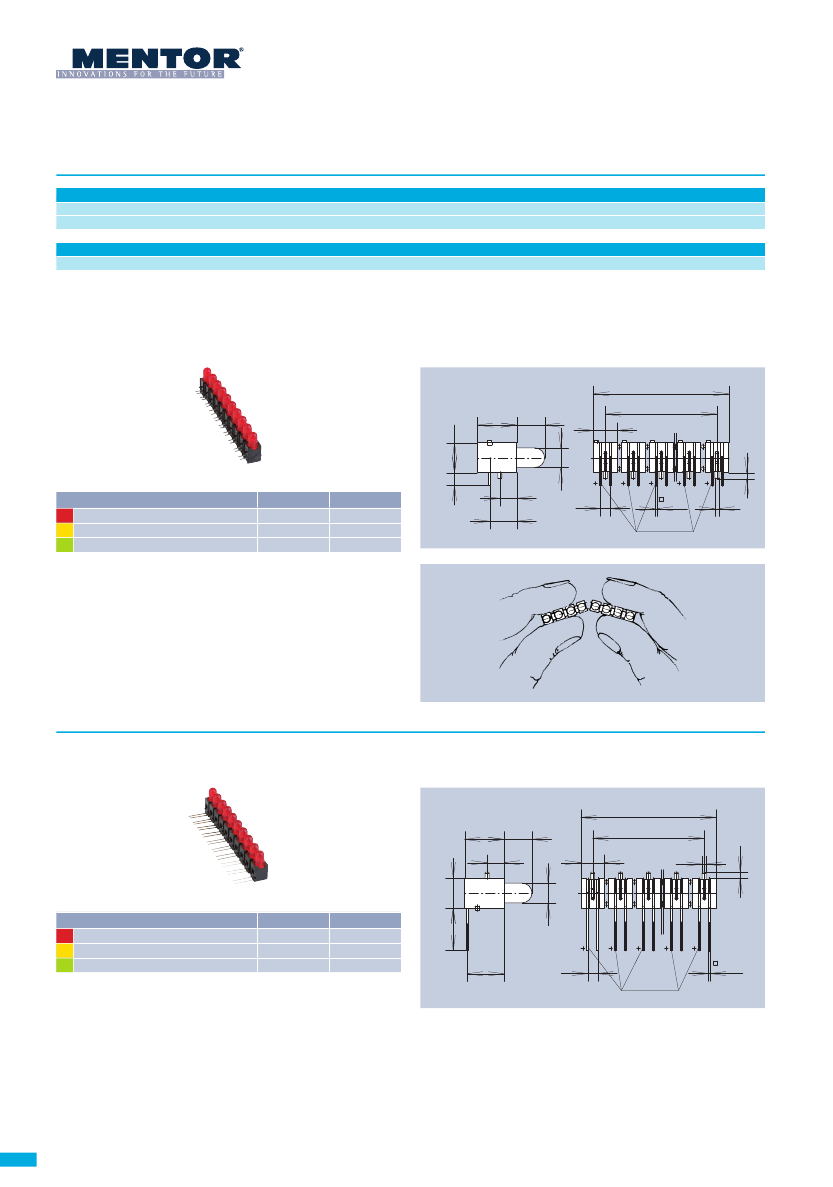

Ø5mm LED-Leisten
liegend
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 4
Technische Daten LED‘s: siehe Seite 53/54
Spezifische Technische Daten
Gehäusewerkstoff: PC UL94 schwarz
Die Leisten sind mit Sollbruchstellen zwischen den Einzelelementen versehen und
können auch vom Anwender leicht vereinzelt werden. Dadurch sind beliebige Far-
banreihungen möglich. Die Leisten sind liegend und stehend (siehe auch Art. 2633
Seite 29) lieferbar. Sie können auch doppelreihig Verwendung finden. Einsetzbar
als Basisleiste.
Ø5mm LED-Arrays
horizontal
General Remarks and Technical Data
General remarks and technical data: see page 4
Technical data LEDs: see page 53/54
Specific Technical Data
Housing Material: PC UL94 black
The arrays have predetermined breaking points between the individual elements
and can easily be split by the user. This allows unlimited colors for installation in
series. The arrays can be supplied both in horizontal and in vertical versions (see
also 2633 on page 29). They can also be arranged in double rows. Can be used as
base array.
74.58
9x7.62
10
7.1
6
7.62
10-fach · 10 fold
Farbe · Color
bright red
yellow
green
LED-Type
A5
A7
A8
Art.-Nr.
2633.1320
2633.1370
2633.1380
3.2
4.3
6.84
Ø5
2.54
0.5
Anode
Ø1
260
261
262
Handhabung für Bruchteilung 2633... · Handling for breaking 2633…
Einsetzbar als Basisleiste mit Sonderanschlusslänge oder als zweite Ebene auf-
montierbar.
Applicable as base array with special connection length. Also to be mounted as a
second layer.
74.58
10
4.3
7.62
10-fach · 10 fold
Farbe · Color
bright red
yellow
green
LED-Type
A5
A7
A8
Art.-Nr.
2633.1220
2633.1270
2633.1280
7.1
6
9x7.62
Ø1
1.5
0.5
Anode
263
264
265
10.8
Ø5
9.38
2.54
28
