Inchange Semiconductor
Product Specification
Silicon NPN Power Transistors
2SD1772 2SD1772A
DESCRIPTION
・With
TO-220Fa package
・Complement
to type 2SB1192/1192A
・Large
collector power dissipation
APPLICATIONS
・For
power amplification
・For
TV vertical deflection output
PINNING
PIN
1
2
3
DESCRIPTION
Base
Collector
Fig.1 simplified outline (TO-220Fa) and symbol
Emitter
・
ABSOLUTE MAXIMUM RATINGS AT Ta=25
℃
SYMBOL
V
CBO
固电
导½
半
PARAMETER
Collector-base voltage
V
CEO
Collector-emitter voltage
HAN
INC
2SD1772
SEM
GE
Open base
CONDITIONS
Open emitter
ON
IC
OR
DUT
VALUE
200
150
180
UNIT
V
V
2SD1772A
Open collector
V
EBO
I
C
I
CM
Emitter-base voltage
Collector current (DC)
Collector current-peak
6
1
2
V
A
A
T
C
=25℃
P
C
Collector power dissipation
T
a
=25℃
T
j
T
stg
Junction temperature
Storage temperature
25
w
2
150
-55~150
℃
℃
Inchange Semiconductor
Product Specification
Silicon NPN Power Transistors
CHARACTERISTICS
Tj=25℃ unless otherwise specified
SYMBOL
PARAMETER
2SD1772
V
(BR)CEO
Collector-emitter
breakdown voltage
2SD1772A
V
(BR)EBO
V
CEsat
V
BE
I
CBO
I
EBO
h
FE-1
h
FE-2
C
OB
f
T
Emitter-base breakdown voltage
Collector-emitter saturation voltage
Base-emitter on voltage
Collector cut-off current
Emitter cut-off current
DC current gain
DC current gain
I
E
=0.5mA , I
C
=0
I
C
=500mA ;I
B
=50mA
I
C
=300mA ; V
CE
=10V
V
CB
=200V; I
E
=0
V
EB
=4V; I
C
=0
I
C
=100mA ; V
CE
=10V
I
C
=300mA ; V
CE
=10V
I
C
=5mA , I
B
=0
CONDITIONS
2SD1772 2SD1772A
MIN
150
TYP.
MAX
UNIT
V
180
6
1.0
1.0
50
50
60
240
V
V
V
μA
μA
固电
P
Output capacitance
导½
半
Transition frequency
h
FE-1
Classifications
Q
60-140
HAN
INC
100-240
SEM
GE
I
E
=0 ; V
CB
=10V;f=1MHz
ON
IC
OR
DUT
50
27
20
pF
MHz
I
C
=100mA ; V
CE
=10V;f=1MHz
2
Inchange Semiconductor
Product Specification
Silicon NPN Power Transistors
PACKAGE OUTLINE
2SD1772 2SD1772A
固电
导½
半
HAN
INC
SEM
GE
ON
IC
OR
DUT

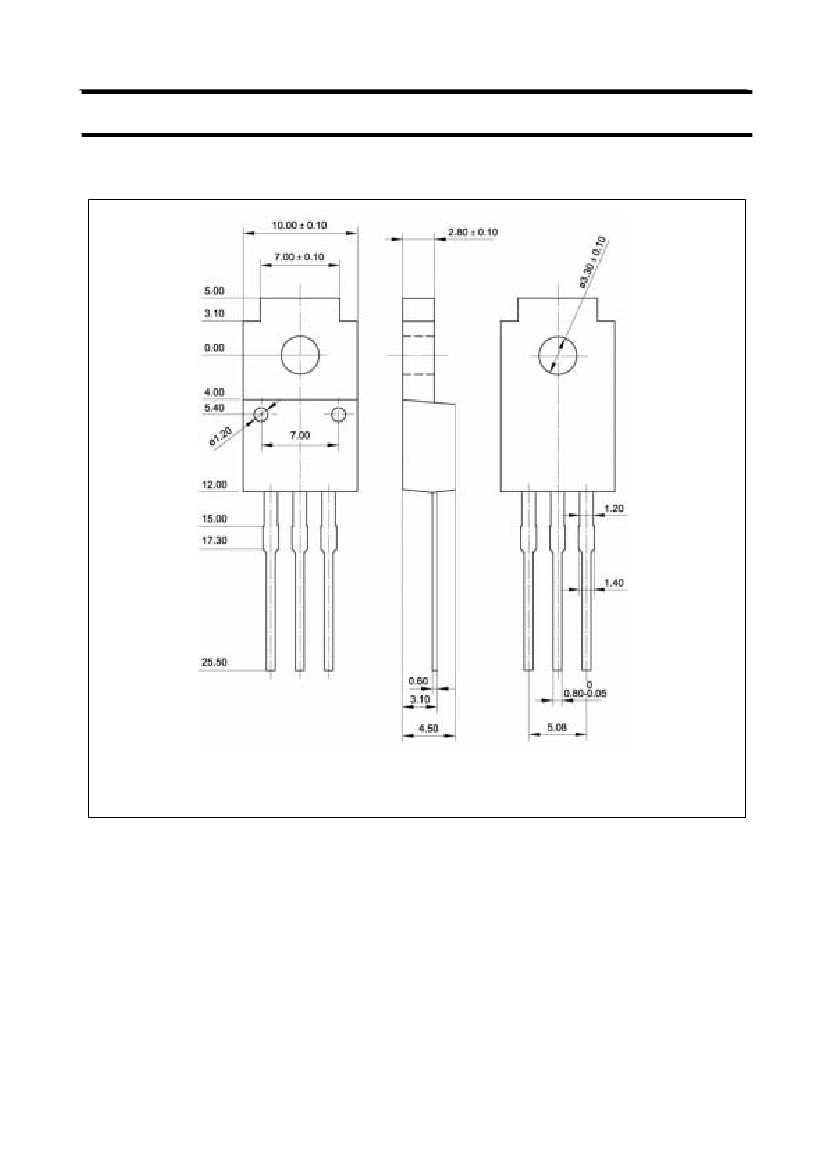

Fig.2 Outline dimensions (unindicated tolerance:±0.15 mm)
3
Inchange Semiconductor
Product Specification
Silicon NPN Power Transistors
2SD1772 2SD1772A

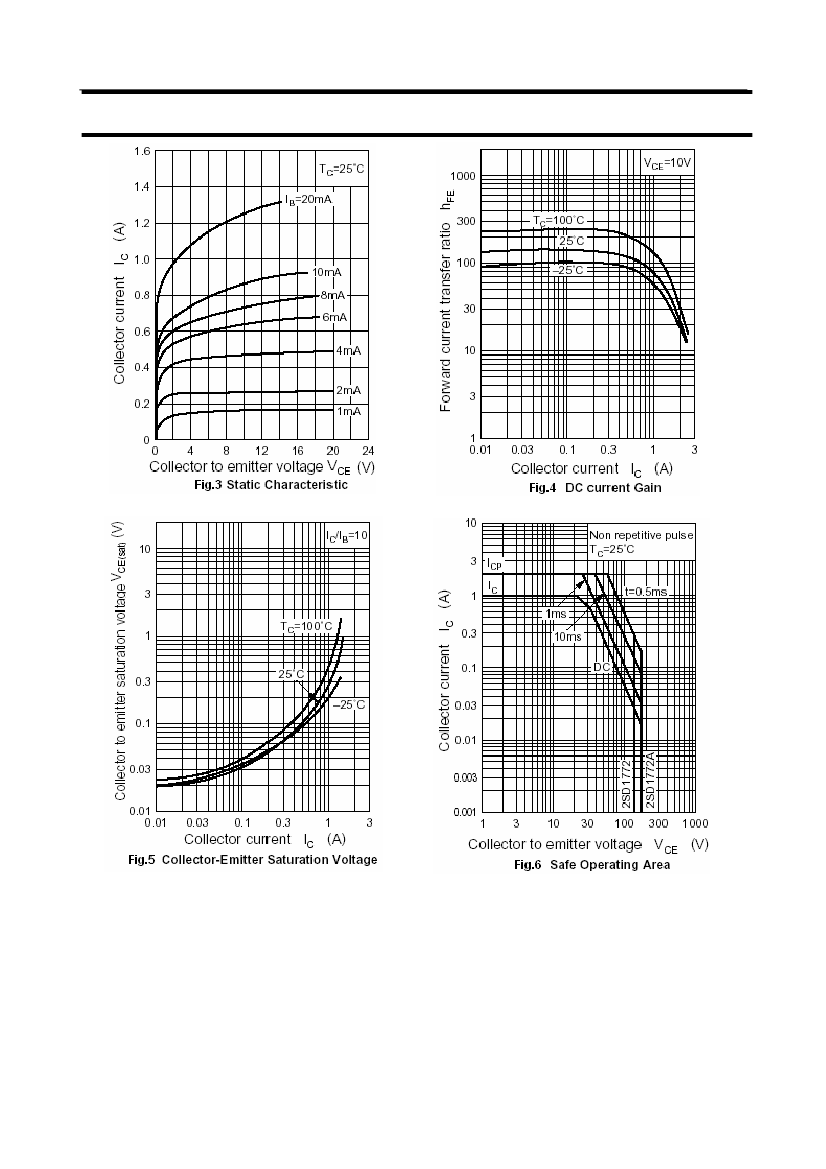

固电
导½
半
HAN
INC
SEM
GE
ON
IC
OR
DUT
4
