2SC3303-O(2-7B2A)

Description
TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal
CategoryDiscrete semiconductor    The transistor
File Size162KB,5 Pages
ManufacturerToshiba Semiconductor
Websitehttp://toshiba-semicon-storage.com/
Download Datasheet Parametric Compare View All

2SC3303-O(2-7B2A) Overview

TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal

2SC3303-O(2-7B2A) Parametric

Parameter NameAttribute value
Is it lead-free?Contains lead
Is it Rohs certified?incompatible
package instructionSMALL OUTLINE, R-PSSO-G2
Reach Compliance Codeunknow
ECCN codeEAR99
Shell connectionCOLLECTOR
Maximum collector current (IC)5 A
Collector-emitter maximum voltage80 V
ConfigurationSINGLE
Minimum DC current gain (hFE)70
JESD-30 codeR-PSSO-G2
Number of components1
Number of terminals2
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Peak Reflow Temperature (Celsius)NOT SPECIFIED
Polarity/channel typeNPN
Maximum power consumption environment1 W
Maximum power dissipation(Abs)20 W
Certification statusNot Qualified
surface mountYES
Terminal formGULL WING
Terminal locationSINGLE
Maximum time at peak reflow temperatureNOT SPECIFIED
transistor applicationsSWITCHING
Transistor component materialsSILICON
Nominal transition frequency (fT)120 MHz
VCEsat-Max0.4 V
Base Number Matches1

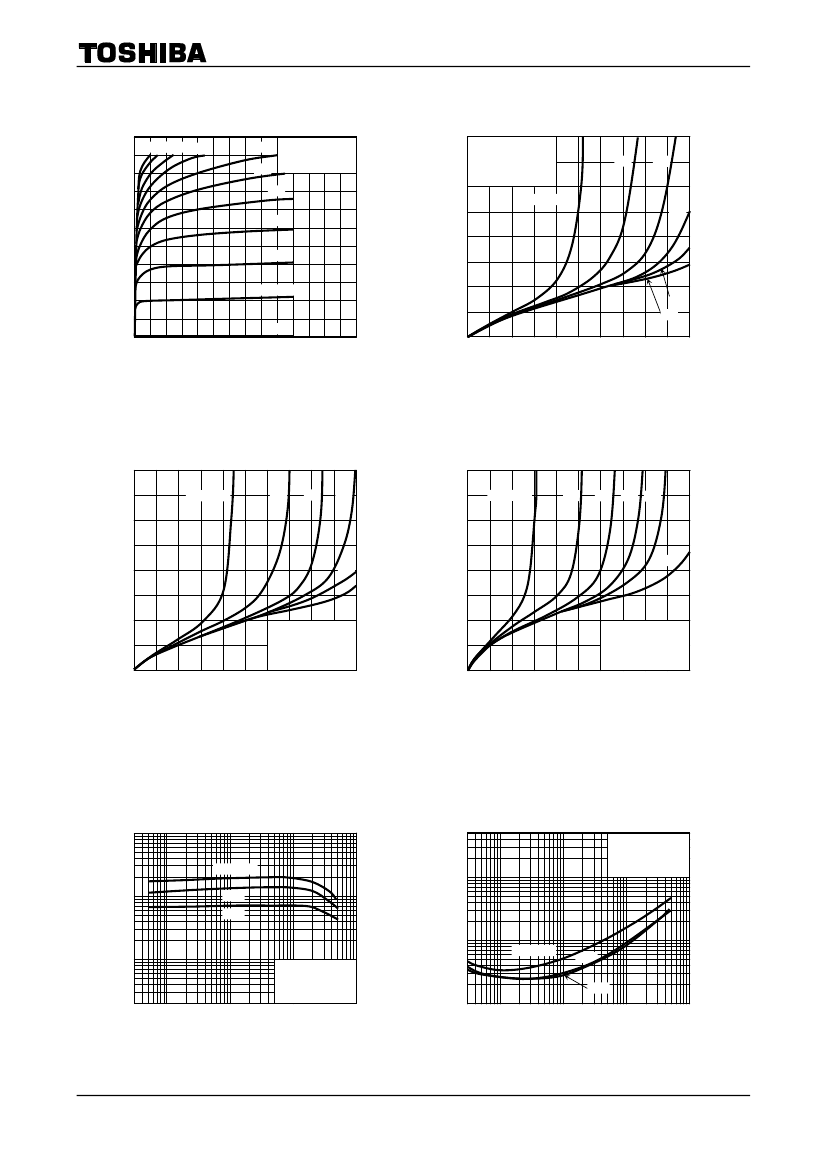

2SC3303
TOSHIBA Transistor
Silicon NPN Epitaxial Type (PCT process)
2SC3303
High Current Switching Applications
DC-DC Converter Applications
Low collector saturation voltage: V
CE (sat)
= 0.4 V (max) (I
C
= 3 A)
High speed switching time: t
stg
= 1.0
μs
(typ.)
Industrial Applications
Unit: mm
Absolute Maximum Ratings
(Ta = 25°C)
Characteristics
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
Collector current
Base current
Collector power
dissipation
Junction temperature
Storage temperature range
Ta = 25°C
Tc = 25°C
DC
Pulse
Symbol
V
CBO
V
CEO
V
EBO
I
C
I
CP
I
B
P
C
T
j
T
stg
Rating
100
80
7
5
8
1
1.0
20
150
−55
to 150
Unit
V
V
V
A
A
W
°C
°C
JEDEC
JEITA
TOSHIBA
2-7J1A
Note: Using continuously under heavy loads (e.g. the application of high
temperature/current/voltage and the significant change in
Weight: 0.36 g (typ.)
temperature, etc.) may cause this product to decrease in the
reliability significantly even if the operating conditions (i.e. operating temperature/current/voltage, etc.) are
within the absolute maximum ratings.
Please design the appropriate reliability upon reviewing the Toshiba Semiconductor Reliability Handbook
(“Handling Precautions”/”Derating Concept and Methods”) and individual reliability data (i.e. reliability test
report and estimated failure rate, etc).
1
2010-02-05

2SC3303-O(2-7B2A) Related Products

2SC3303-O(2-7B2A) 2SC3303-O(2-7B1A) 2SC3303-O(2-7J1A) 2SC3303-Y(2-7B1A) 2SC3303-Y(2-7B2A) 2SC3303-Y(2-7J1A) 2SC3303(2-7B2A) 2SC3303(2-7B1A) 2SC3303(2-7J1A)
Description TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, LEAD FREE, 2-7B1A, 3 PIN, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, LEAD FREE, 2-7J1A, 3 PIN, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, LEAD FREE, 2-7B1A, 3 PIN, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, LEAD FREE, 2-7J1A, 3 PIN, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, 2-7B2A, 3 PIN, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, LEAD FREE, 2-7B1A, 3 PIN, BIP General Purpose Small Signal TRANSISTOR 5000 mA, 80 V, NPN, Si, SMALL SIGNAL TRANSISTOR, LEAD FREE, 2-7J1A, 3 PIN, BIP General Purpose Small Signal
Is it lead-free? Contains lead Contains lead Contains lead Contains lead Contains lead Contains lead Contains lead Contains lead Contains lead
Is it Rohs certified? incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible
package instruction SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2 SMALL OUTLINE, R-PSSO-G2
Reach Compliance Code unknow unknow unknow unknow unknow unknow unknow unknow unknow
ECCN code EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99 EAR99
Shell connection COLLECTOR COLLECTOR COLLECTOR COLLECTOR COLLECTOR COLLECTOR COLLECTOR COLLECTOR COLLECTOR
Maximum collector current (IC) 5 A 5 A 5 A 5 A 5 A 5 A 5 A 5 A 5 A
Collector-emitter maximum voltage 80 V 80 V 80 V 80 V 80 V 80 V 80 V 80 V 80 V
Configuration SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE
Minimum DC current gain (hFE) 70 70 70 120 120 120 40 40 40
JESD-30 code R-PSSO-G2 R-PSSO-G2 R-PSSO-G2 R-PSSO-G2 R-PSSO-G2 R-PSSO-G2 R-PSSO-G2 R-PSSO-G2 R-PSSO-G2
Number of components 1 1 1 1 1 1 1 1 1
Number of terminals 2 2 2 2 2 2 2 2 2
Maximum operating temperature 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C 150 °C
Package body material PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE SMALL OUTLINE
Peak Reflow Temperature (Celsius) NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
Polarity/channel type NPN NPN NPN NPN NPN NPN NPN NPN NPN
Maximum power consumption environment 1 W 1 W 1 W 1 W 1 W 1 W 1 W 1 W 1 W
Maximum power dissipation(Abs) 20 W 20 W 20 W 20 W 20 W 20 W 20 W 20 W 20 W
Certification status Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified Not Qualified
surface mount YES YES YES YES YES YES YES YES YES
Terminal form GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING GULL WING
Terminal location SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE SINGLE
Maximum time at peak reflow temperature NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED NOT SPECIFIED
transistor applications SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING SWITCHING
Transistor component materials SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON SILICON
Nominal transition frequency (fT) 120 MHz 120 MHz 120 MHz 120 MHz 120 MHz 120 MHz 120 MHz 120 MHz 120 MHz
VCEsat-Max 0.4 V 0.4 V 0.4 V 0.4 V 0.4 V 0.4 V 0.4 V 0.4 V 0.4 V
Base Number Matches 1 1 1 1 1 1 1 1 1
Contacts - 3 3 3 - 3 3 3 3
