P4 SMAJ 6.5 ... P4 SMAJ 170CA
Surface Mount
unidirectional and bidirectional
Transient Voltage Suppressor Diodes
Unidirektionale und bidirektionale
Spannungs-Begrenzer-Dioden
für die Oberflächenmontage
400 W
6.5...170 V
~ SMA
~ DO-214AC
0.07 g
Pulse power dissipation – Impuls-Verlustleistung
Maximum stand-off voltage
Maximale Sperrspannung
Plastic case
Kunststoffgehäuse
Weight approx. – Gewicht ca.
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Dimensions / Maße in mm
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
see page 18
siehe Seite 18
Suffix “C” or “CA” for bidirectional types
Suffix “C” oder “CA” für bidirektionale Typen
Maximum ratings and Characteristics
Peak pulse power dissipation (10/1000
:
s waveform)
Impuls-Verlustleistung (Strom-Impuls 10/1000
:
s)
Steady state power dissipation
Verlustleistung im Dauerbetrieb
Peak forward surge current, 60 Hz half sine-wave
Stoßstrom für eine 60 Hz Sinus-Halbwelle
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Max. instantaneous forward voltage
Augenblickswert der Durchlaßspannung
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
Wärmewiderstand Sperrschicht – Anschluß
I
F
= 25 A
T
A
= 25
/
C
T
A
= 25
/
C
T
A
= 25
/
C
Grenz- und Kennwerte
P
PPM
P
M(AV)
I
FSM
T
j
T
S
V
F
R
thA
R
thT
400 W
1
)
1 W
2
)
40 A
3
)
– 50…+150
/
C
– 50…+150
/
C
< 3.5 V
3
)
< 70 K/W
2
)
< 30 K/W
1

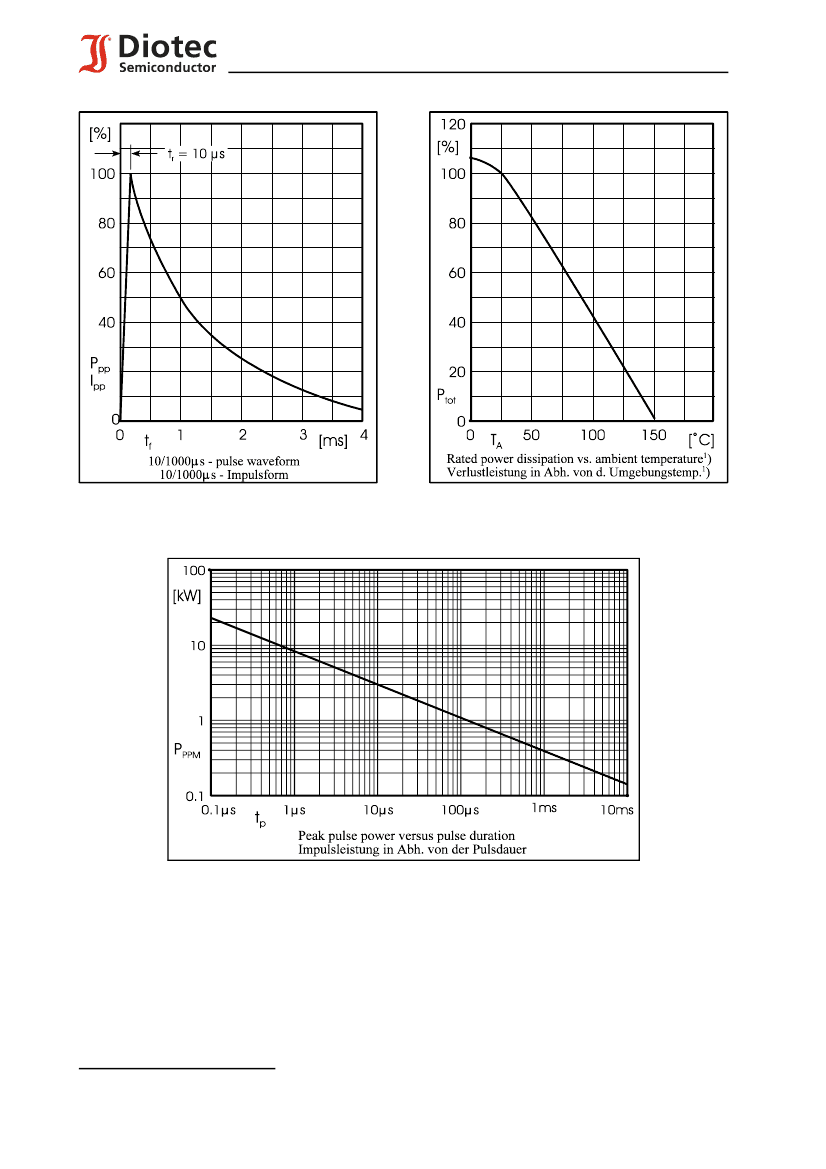

) Non-repetitive current pulse see curve I
PPM
= f (t
r
)
Höchstzulässiger Spitzenwert eines einmaligen Strom-Impulses, siehe Kurve I
PPM
= f (t
r
)
2
) Mounted on P.C. board with 25 mm
2
copper pads at each terminal
Montage auf Leiterplatte mit 25 mm
2
Kupferbelag (Lötpad) an jedem Anschluß
3
) Unidirectional diodes only – nur für unidirektionale Dioden
28.02.2002
233
P4 SMAJ 6.5 ... P4 SMAJ 170CA
1
For bidirectional types (suffix “C” or “CA”) electrical characteristics apply in both directions
Für bidirektionale Dioden (Suffix “C” oder “CA”) gelten die el. Werte in beiden Richtungen
1
) Mounted on P.C. board with 25 mm
2
copper pads at each terminal
Montage auf Leiterplatte mit 25 mm
2
Kupferbelag (Lötpad) an jedem Anschluß
28.02.2002
236
