QTS-100-01-F-D-RA-WT

Description
Board Connector, 200 Contact(s), 2 Row(s), Male, Right Angle, Solder Terminal, ROHS COMPLIANT
CategoryThe connector    The connector
File Size927KB,5 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric Compare View All

QTS-100-01-F-D-RA-WT Overview

Board Connector, 200 Contact(s), 2 Row(s), Male, Right Angle, Solder Terminal, ROHS COMPLIANT

QTS-100-01-F-D-RA-WT Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerSAMTEC
package instructionROHS COMPLIANT
Reach Compliance Codecompliant
ECCN codeEAR99
Factory Lead Time2 weeks
Other featuresPOLARIZED
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedMatte Tin (Sn)
Contact point genderMALE
Contact materialPHOSPHOR BRONZE
DIN complianceNO
Filter functionNO
IEC complianceNO
JESD-609 codee3
MIL complianceNO
Plug informationMULTIPLE MATING PARTS AVAILABLE
Mixed contactsNO
Installation methodRIGHT ANGLE
Installation typeBOARD
Number of rows loaded2
OptionsGENERAL PURPOSE
Terminal pitch0.635 mm
Termination typeSOLDER
Total number of contacts200
REVISION AS
DO NOT
SCALE FROM
THIS PRINT
AS
No OF POSITIONS
-025, -050, -075, -100
[PER ROW]
(SEE NOTE 5)
QTS-XXX-XX-XXX-D-RA-WT-XXX
OPTION
-LS1: LOCKING SCREW
(FOR MATING WITH QSS...-RA...-LS1)
(USE WITH SP-18-01-TM SOLDER PIN)
(SEE NOTE 11 & FIG 2, SHT 4)
-LS2: LOCKING SCREW
(FOR MATING WITH QSS...-LS2)
(USE WITH SP-18-01-TM SOLDER PIN)
(SEE NOTE 11 & FIG 3, SHT 4)
-P: PICK AND PLACE PAD
(USE PPP-63, SEE FIG 4, SHT 4)
-SP: SOLDER PIN
(NOT AVAILABLE W/ LSX OPTIONS)
(USE SP-19-T, SEE FIG 5, SHT 4)
LEAD STYLE
-01: .062 [1.57] BOARD
-02: .093 [2.36] BOARD
C
"A"
"B" REF
AS
AS
PLATING SPECIFICATION
(SEE TABLE 4, SHT 4)
ROW SPECIFICATION
-D: DOUBLE (USE QTS-25-01-D-XX-RA)
.250 6.35 REF (TYP)
.124 3.15 INSCRIBED
REF (TYP)
.250 6.35 MAX REF (TYP)
.405 10.29 REF
.280 7.11 REF
-WT: WELD TAB
(SEE NOTE 5, USE WT-16-XX-T)
-RA: RIGHT ANGLE
CONNECTOR TO PCB
MOUNTING POINT (2 PLCS)
(SEE NOTE 12)
.120 3.05 REF
"C" REF
.7875 20.00 REF
.094 2.38 REF
C
L
AS
AS
.061 1.56 REF
01
C
L
C
24 EQ SPACES
@ .0250[.635]
.09375±.0030 2.3813±0.076
(TYP) (SEE NOTE 5)
QTS-25-01-D-XX-RA
.371 9.42 REF
QTS-075-01-XXX-D-RA-WT SHOWN
(SOME CENTER DETAIL REMOVED FOR CLARITY)
FIG 1
.235 5.97 REF
AS
.125 3.18 REF
02
.015 0.38 REF
C
7 EQ SPACES
@ .080[2.03]
.008 0.20 REF
.025 0.64 SQ REF (TYP)
(SEE NOTE 5)
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
NOTES:
AS
2 MAX SWAY
1.
C
REPRESENTS A CRITICAL DIMENSION.
(TYP)
2. MAXIMUM BURR ALLOWANCE: .0010 [0.025] .
3. MINIMUM PUSHOUT FORCE: 5 OZ.
4. NOTE DELETED.
5. WELD TABS NOT AVAILABLE ON -025 POSITION.
6. TIPS OF TERMINALS MAY NOT EXTEND BEYOND THIS SURFACE.
7. IF NEEDED, -L PLATING CAN BE SUBSTITUTED FOR -F PLATING.
8. DESIGNED FOR USE WITH A .062 [1.57] OR .093 [2.36] THICK PCB.
9. PACKAGE IN TRAYS AS STANDARD.
10. NOTE DELETED.
11. MAXIMUM TORQUE ON STS-02 TO BE 20 IN-OZ.
12. TORQUE TO BE 10.0 IN-OZ USING 4-40 UNC SCREW.
13. USE -Z- DATUM ZONE ONLY FOR MEASUREMENTS.
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 1:0.8
INSULATOR: LCP, COLOR: BLACK
TERMINAL, WELD TAB & GROUND PLANE:
PHOS BRONZE
SCREW: STEEL

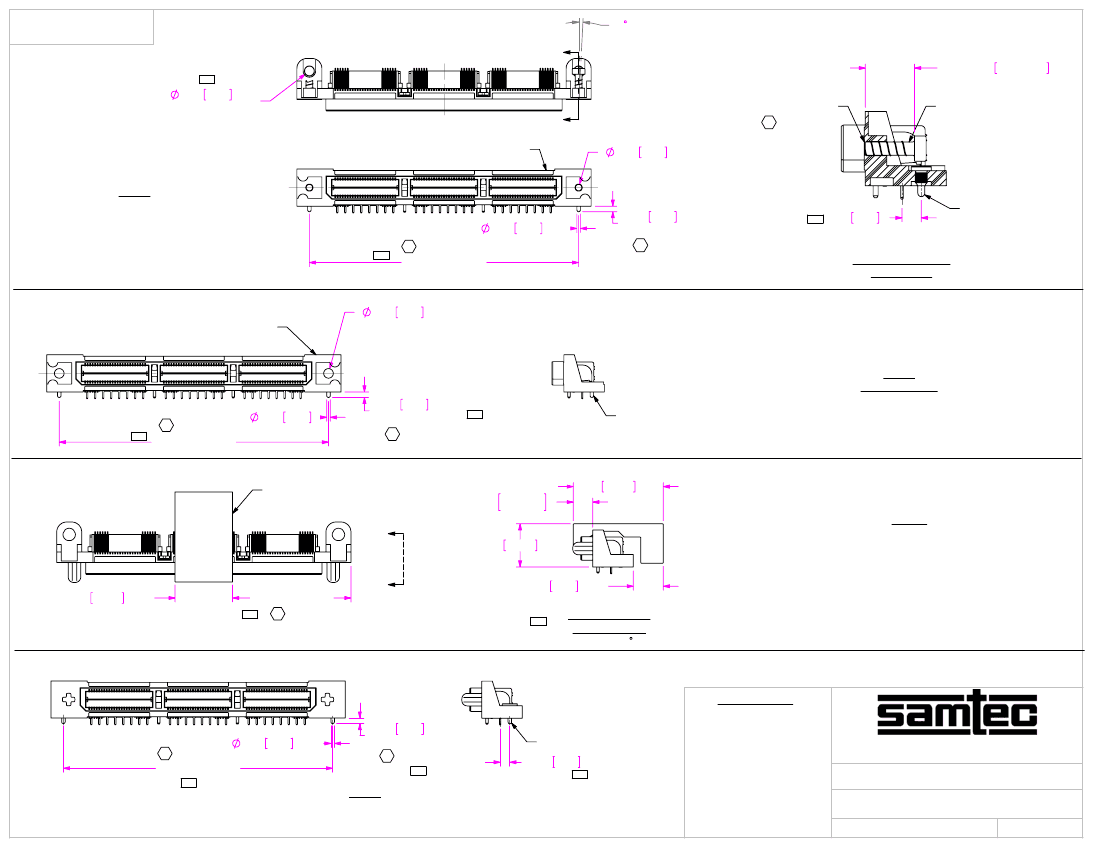

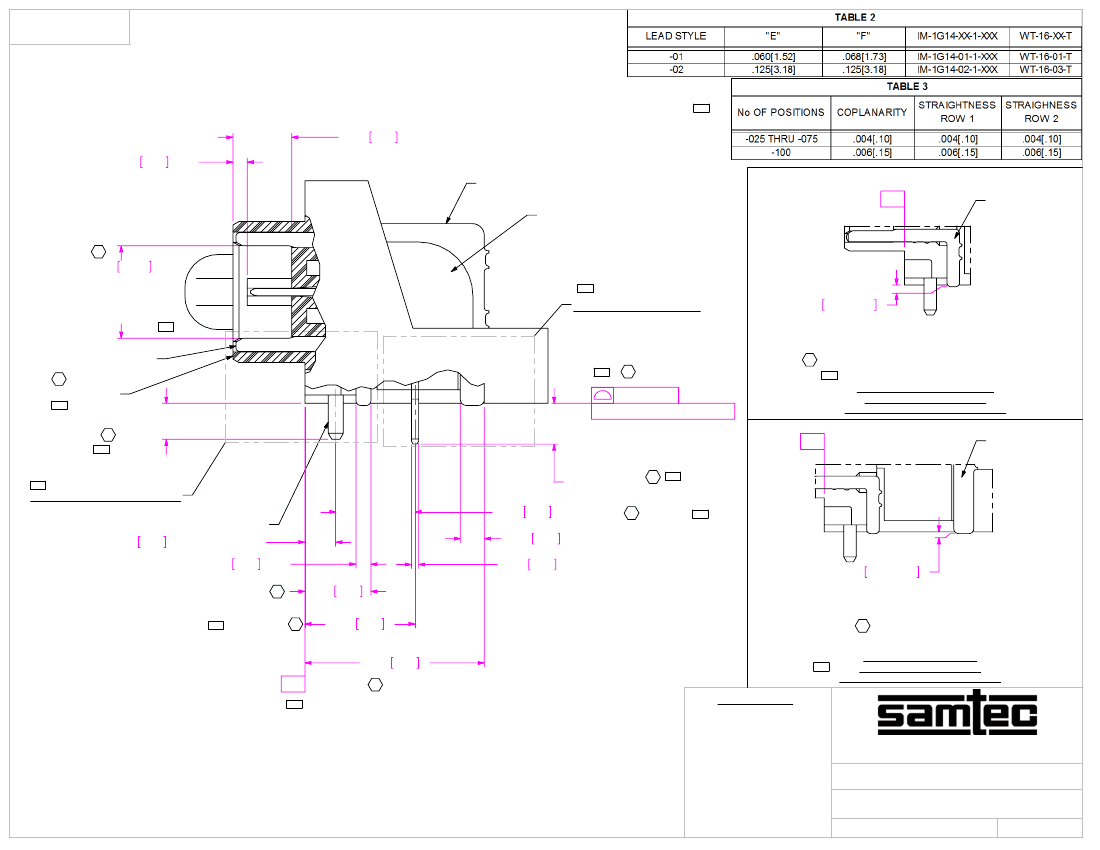

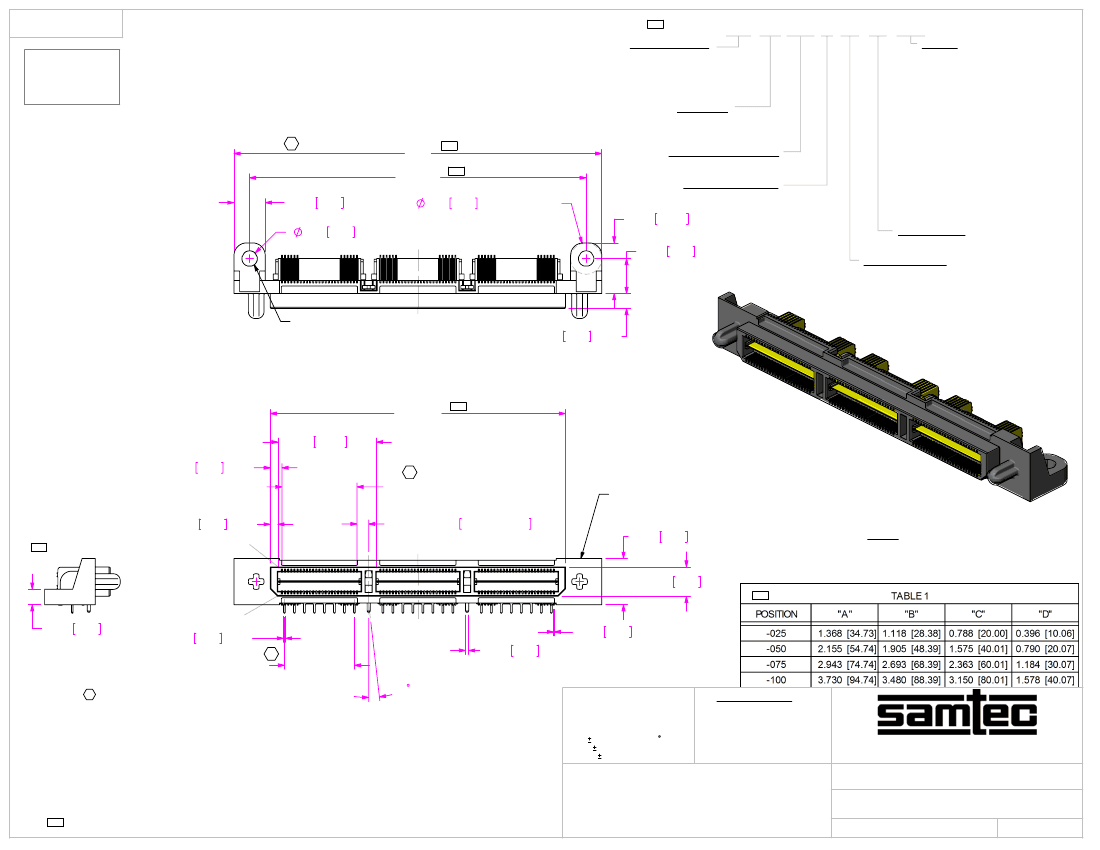

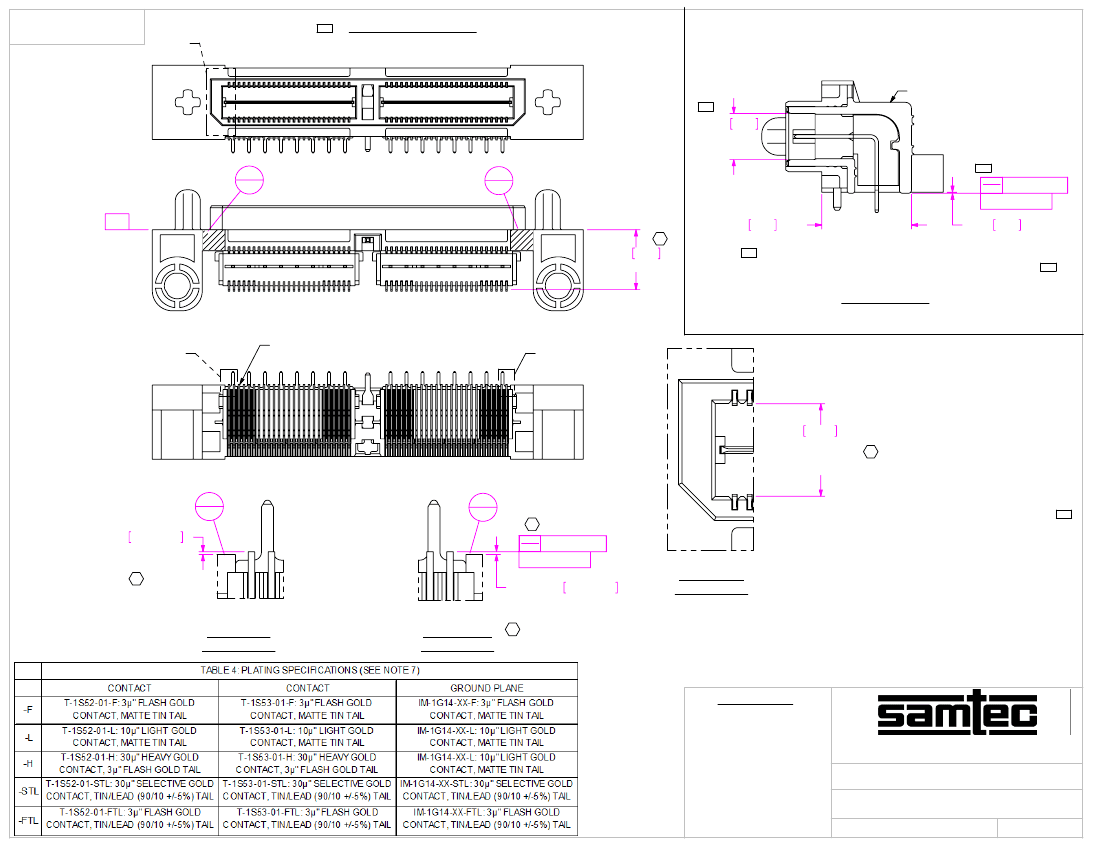

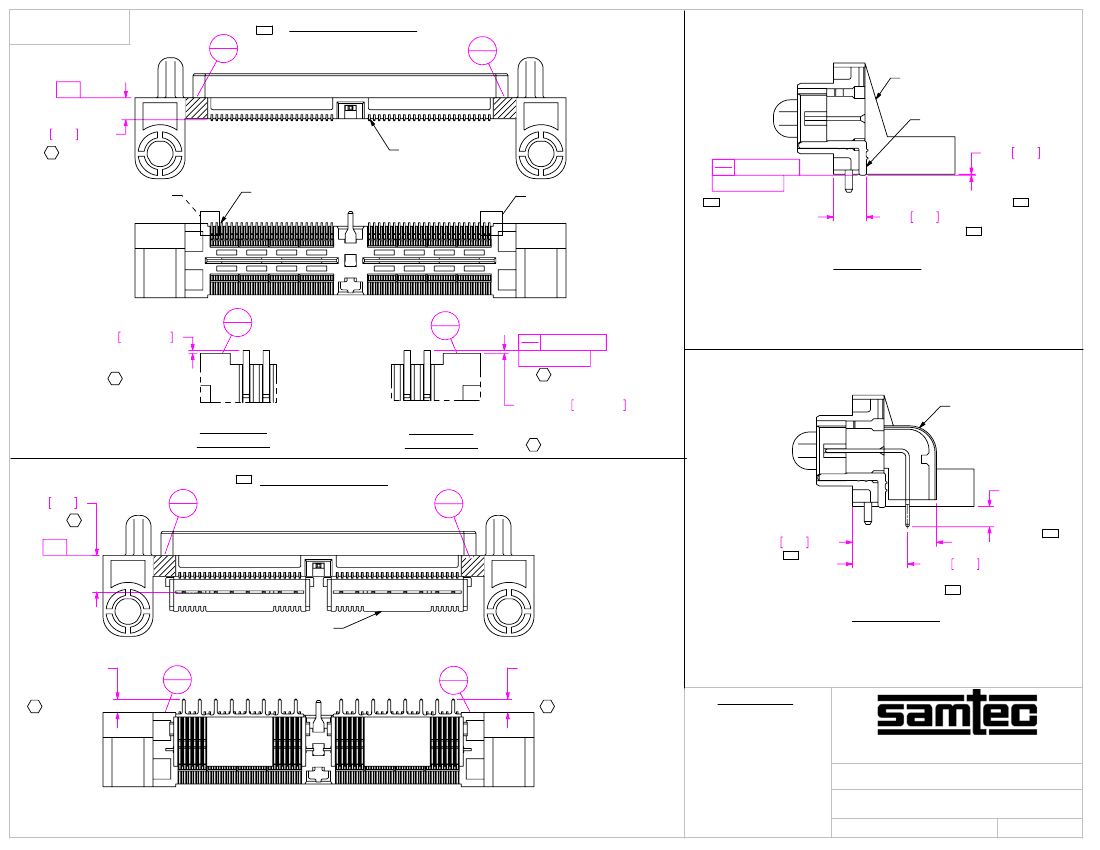

.635mm DOUBLE ROW RIGHT ANGLE TERMINAL STRIP
BY:
KEVIN B
F:\DWG\MISC\MKTG\QTS-XXX-XX-XXX-D-RA-WT-XXX-MKT.SLDDRW
QTS-XXX-XX-XXX-D-RA-WT-XXX
08/03/01
SHEET
1
OF
5

QTS-100-01-F-D-RA-WT Related Products
