SOT-23 MULTILED
®
, Diffused
LU S250, LV S260, LW S260
Nicht für Neuentwicklungen / Not for New Designs
Besondere Merkmale
•
Gehäusetyp:
eingefärbtes, diffuses
SOT-23-Gehäuse
•
Besonderheit des Bauteils:
kleine Bauform
im Industriestandard: 3,0
×
2,6
×
1,1 mm mit
2 Chips
•
Wellenlänge:
628 nm (super-rot),
570 nm (grün)
•
Abstrahlwinkel:
140°
•
Technologie:
GaAlP
•
optischer Wirkungsgrad:
1,5 lm/W
(super-rot), 2,5 lm/W (grün)
•
Gruppierungsparameter:
Lichtstärke
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 3000/Rolle, ø180 mm
oder 12000/Rolle, ø330 mm
Anwendungen
• optischer Indikator
• Hinterleuchtung (LCD, Handy, Schalter,
Tasten, Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Leuchtdiodenchips getrennt ansteuerbar
Features
•
package:
colored, diffused SOT-23 package
•
feature of the device:
small package in
industry standard 3.0
×
2.6
×
1.1 mm with two
chips
•
wavelength:
628 nm (super-red),
570 nm (green)
•
viewing angle:
140°
•
technology:
GaAlP
•
optical efficiency:
1.5 lm/W (super-red),
2.5 lm/W (green)
•
grouping parameter:
luminous intensity
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8-mm tape with 3000/reel, ø180 mm or
12000/reel, ø330 mm
Applications
• optical indicators
• backlighting (LCD, cellular phones, switches,
keys, displays, illuminated advertising, general
lighting)
• LED chips can be controlled separately
2000-03-01
1
OPTO SEMICONDUCTORS
LU S250, LV S260, LW S260
Typ
Type
Emissionsfarbe
Color of
Emission
Gehäusefarbe
Lichtstärke
Color of Package Luminous
Intensity
I
F
= 10 mA
I
V
(mcd)
colorless diffused
red diffused
green diffused
≥
0.45
≥
0.45
≥
0.45
Bestellnummer
Ordering Code
LU S250-DO
LV S260-DO
LW S260-DO
super-red/green
super-red/
super-red
green/green
Q62703-Q1642
Q62703-Q2067
Q62703-Q1038
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 %
ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and an accuracy of ±11 %.
2000-03-01
2
OPTO SEMICONDUCTORS
LU S250, LV S260, LW S260
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D
= 0.005
Sperrspannung
Reverse voltage
Leistungsaufnahme
Power dissipation
T
A
≤
25 °C
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
Sperrschicht/Lötpad
Junction/soldering point
Montage auf PC-Board FR 4 (Padgröße
≥
16 mm
2
)
mounted on PC board FR 4 (pad size
≥
16 mm
2
)
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 100
30
0.5
Einheit
Unit
°C
°C
°C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
5
95
V
mW
R
th JA
R
th JA
R
th JS
R
th JS
750
1020
350
480
(one chip on)
(two chips on)
(one chip on)
(two chips on)
K/W
K/W
K/W
K/W
2000-03-01
3
OPTO SEMICONDUCTORS
LU S250, LV S260, LW S260
Kennwerte
(T
A
= 25
°
C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 10 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 10 mA
Spektrale Bandbreite bei 50% von
I
rel max
Spectral bandwidth at 50% of
I
rel max
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlaßspannung
Forward voltage
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 10 mA
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 10 mA
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
(typ.)
Symbol
Symbol
λ
peak
635
Wert
Value
super-red
green
565
nm
Einheit
Unit
(typ.)
λ
dom
628
570
nm
(typ.)
∆λ
45
25
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2ϕ
140
2.0
2.6
0.01
10
0.11
140
2.0
2.6
0.01
10
0.11
Grad
deg.
V
V
µA
µA
nm/K
V
F
V
F
I
R
I
R
TC
λpeak
(typ.)
TC
λdom
0.07
0.07
nm/K
(typ.)
TC
V
– 1.9
– 1.4
mV/K
(typ.)
η
opt
1.5
2.5
lm/W
2000-03-01
4
OPTO SEMICONDUCTORS
LU S250, LV S260, LW S260

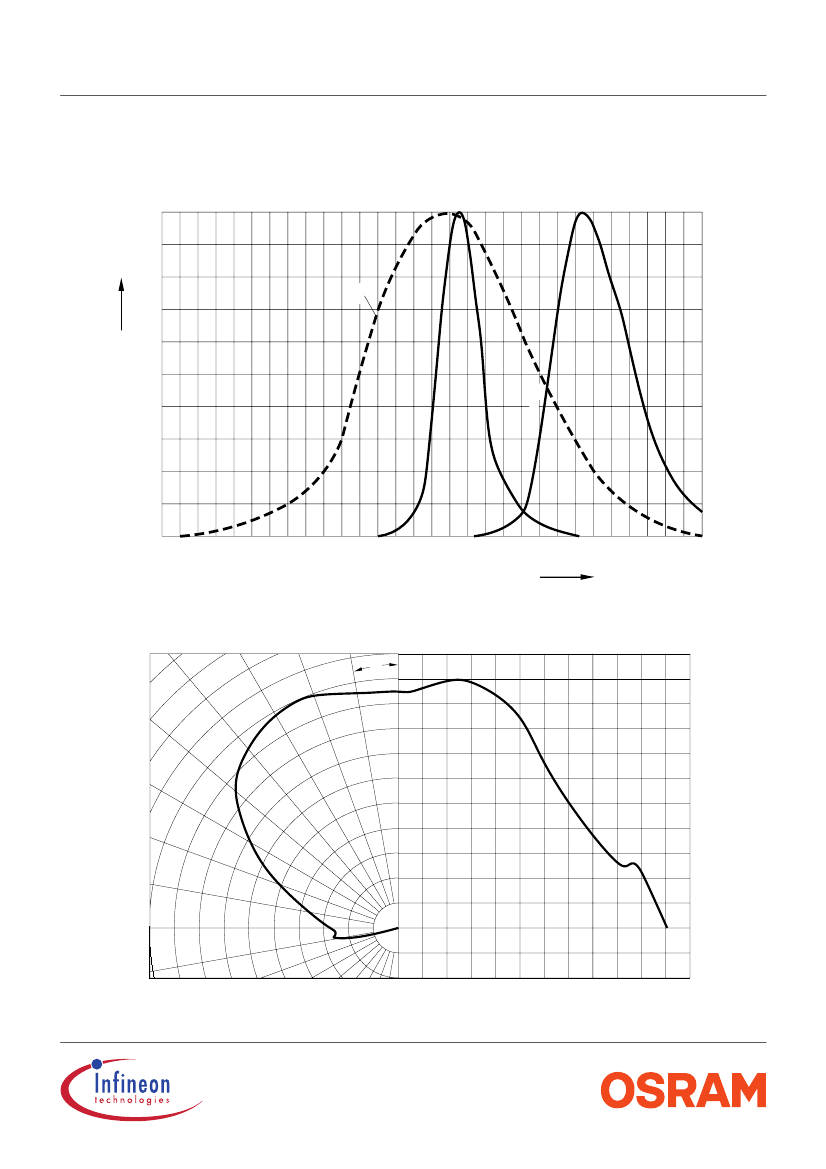

Releative spektrale Emission
I
rel
=
f
(λ),
T
A
= 25 °C
, I
F
= 10 mA
Relative Spectral Emission
V
(λ
)
= spektrale Augenempfindlichkeit
Standard eye response curve
100
%
I
rel
80
OHL01702
V
λ
60
20
0
400
450
500
green
40
550
600
super-red
650
λ
nm
700
Abstrahlcharakteristik
I
rel
=
f
(ϕ)
Radiation Characteristic
40˚
30˚
20˚
10˚
ϕ
0˚
1.0
OHL01693
50˚
0.8
0.6
60˚
0.4
70˚
0.2
80˚
90˚
0
100˚
1.0
0.8
0.6
0.4
0˚
5
20˚
40˚
60˚
80˚
100˚
120˚
2000-03-01
OPTO SEMICONDUCTORS
