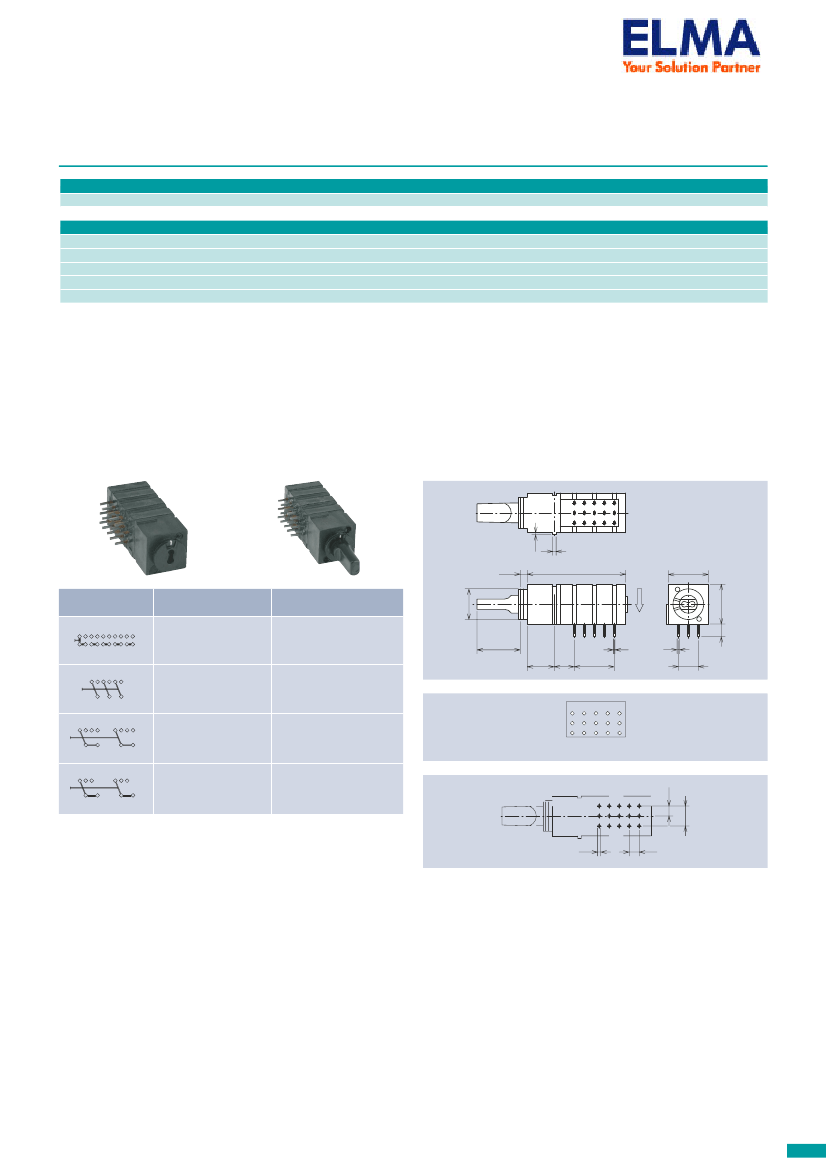

Drehschalter
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 8
Spezifische Technische Daten
Ruhestrom:
≤
1 A
Durchgangswiderstand: < 50 mΩ
Lebensdauer: 10
4
Schaltspiele
Betätigungskraft: max. 5 Ncm
Gehäusewerkstoff: PES schwarz UL94
Diese Drehschalter mit dem Nut- und Federsystem lassen sich optimal im
Anschlussrastermaß 2,54 mm anreihen. Die Schalter sind in unterbrechender
Schaltart angelegt. Verfügbar sind die Stufendrehschalter für Schraubendreherbe-
tätigung oder für Drehknopfbetätigung. Der Schalter mit 10 Schaltstellungen kann
von 1-polig bis 5-polig eingestellt werden. Die Lieferung der Schalter 1843.9031
und 1843.9032 erfolgt immer in 10 Schalterstellungen bei einem Schalterwinkel
von 30°. Die Einstellung von gewünschten Schalterstellungen erfolgt wie beschrie-
ben, z.B. Schaltstellung 1-5
1. Knopf bei 1 eindrücken und bis Stufe 10 durchschalten.
2. Knopf herausnehmen und bei Stufe 5 wieder eindrücken.
In diesem Zustand sind die Stufen 1-5 und die Kontaktreihen A3-A4-A5 schaltbar.
Rotary Switches
General Remarks and Technical Data
General remarks and technical data: see page 8
Specific Technical Data
Zero signal current:
≤
1 A
Volume resistance: < 50 mΩ
Life time: 10
4
cycles
Operating force: max. 5 Ncm
Housing material: PES black UL94
These rotary switches with a groove and spring system can optimumly be stringed
in a 0.1“ grid. The switches are designed in a batch-type switching mode. Rotary
multistep switches are available for screw driver operation or for turning knob ope-
ration. The switch with 10 switching positions can be adjusted from 1-pole to 5-pole
operation. The delivery of the switches 1843.9031 and 1843.9032 is always carried
out in 10 switch positions with a switch angle of 30°. The adjustment of required
switch positions is carried out as described above, e.g. switch position 1-5
1. press knob at 1 and switch through to stage 10.
2. withdraw knob and press back in at stage 5.
In this status stages 1-5 and the contact bank A3-A4-A5 are switchable.
0.5
1.76
1
25.5
10.1
Funktion
function
1 2 3 4 5 6 7 8 9 10
mit Bedienknopf
with control knop
1843.9032
ohne Bedienknopf
without control knop
1843.9031
Ø 7.8
"Z"
A1
A2
A3
A4
A5
10.5
6.84
5.08
4x2.54
0.4
0.6
5.08
1 2 5 6 9 10
1843.2332
A1 A3 A5
Ebene1 Ebene2 Ebene3
1 2 3 4
5 6 7 8
1843.2331
2
A1
1
4
A2
3
6
A3
5
8
A4
7
10
A5
9
1843.4232
A1 A2
Ebene1 Ebene2
A3
A4
2 3 4
6 7 8
1843.4231
Anschlüsse gesehen in Richtung "Z" · Terminals seen in direction "Z"
A1 A2
Ebene1 Ebene2
A3
A4
2.54
1843.3232
1843.3231
Ø 0.8
2.54
Layoutvorschlag · Layout Suggestion
Elma Electronic | Phone: 510.656.3400 | Email: sales@elma.com
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
17
5.08
3.2
10.1

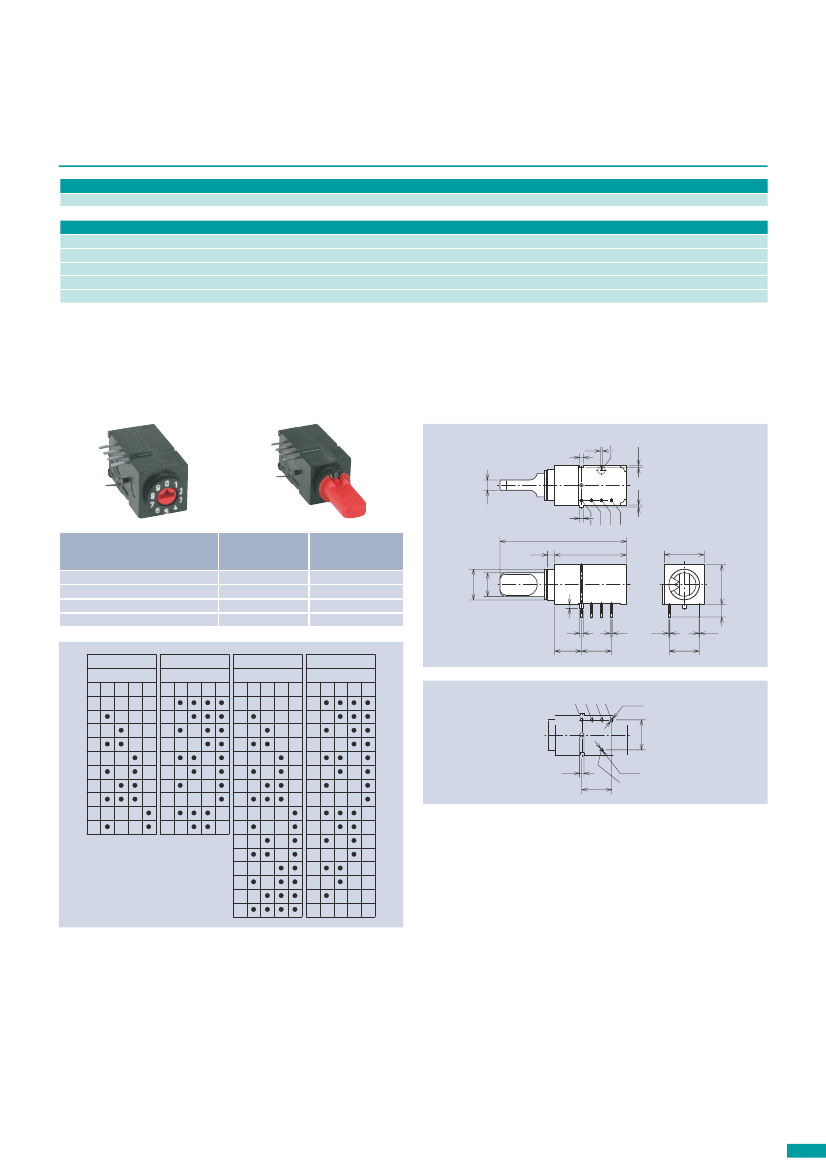

Drehschalter, binär kodiert
Allgemeine Hinweise und Technische Daten
Allgemeine Hinweise und technische Daten: siehe Seite 8
Spezifische Technische Daten
Schaltstrom: 0,1 A
Ruhestrom:
≤
1 A
Durchgangswiderstand: < 50 mΩ
Lebensdauer: 2x10
3
Schaltspiele
Gehäusewerkstoff: PES schwarz UL94
Die Kodierschalter mit Nut- und Federsystem lassen sich optimal anreihen. Die
Schalter sind mit 10 oder 16 Schaltstellungen in den Standard-Kodierungen BCD,
BCD Komplementär, Hexadezimal und Hexadezimal Komplementär lieferbar. Es sind
Typen mit Schraubendreherbetätigung und mit Drehknopfbetätigung verfügbar.
Ein präzises Rastwerk und gut lesbare Ziffern vereinfachen die Bedienung; guter
Ablesekontrast durch roten Drehknopf. Die Kodierschalter sind flux- und spritz-
wasserdicht.
Rotary Switches, binary coded
General Remarks and Technical Data
General remarks and technical data: see page 8
Specific Technical Data
Operating current: 01 A
Zero signal current:
≤
1 A
Volume resistance: < 50 mΩ
Life time: 2x10
3
cycles
Housing material: PES black UL94
The switches are available with 10 or 16 indexing postions in the standard-codes
BCD, BCD complementary, hexadecimal and hexadecimal complementary. Types
available comprise screw-like turning operation and turning knob operation. A
precise stop notch action and well readable numerals ease handling; good read
off contrasat due to red colored turning knob. The coding switches are flux- and
splash water proof.
1
2.6
1
Funktion
Function
BCD
BCD Komplementär
Hexadezimal
Hexadezimal Komplementär
mit Bedienknopf
with control knop
1848.1233
1848.1234
1848.1235
1848.1236
ohne Bedienknopf
without control
knop
1848.1333
868
1848.1333
1848.1334
869
1848.1335
870
1848.1335
871
1848.1336
1848.1336
32.2
1.76
1 2 4 8
18.3
10.1
0.5
0.55
0.6
C
Ø 7.8
1
Ø1
6.84
3x2.54
0.6
0.4
7.62
0.15
BCD
1
0
1
2
3
4
5
6
7
8
9
2
4
8
BCD
Komplementär
1
0
1
2
3
4
5
6
7
8
9
2
4
8
HEX
1
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
2
4
8
HEX
Komplementär
1
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
3x2.54
Ø 1.1
Ø 0.7
C
7.62
2
4
8
1 2 4 8
Ø 0.8
Schaltung und Layoutvorschlag · Circuit and Layout Suggestion
Wahrheitstabelle · Truth table
• Kontakt geschlossen (mit „C“ verbunden)
• Contact closed (connected to „C“)
Elma Electronic | Phone: 510.656.3400 | Email: sales@elma.com
Magerdruck keine Lagerware · Bestellmenge und Preise auf Anfrage · Light printing non-stock item · Quantity and prices on request
19
3.2
10.1
Ø6
0
