This document was generated on 06/02/2010
PLEASE CHECK WWW.MOLEX.COM FOR LATEST PART INFORMA
Part Number:
Status:
Overview:
Description:
1300270049
Active
devicenet_industrial_networks
DeviceNet* Cable Plus Drain, Single Ended Micro-Change® Cordsets, Straight Female,
Length 2.0m (6.56' )
Documents:
Drawing (PDF)
RoHS Certificate of Compliance (PDF)
Agency Certification
CSA
UL
LR6837
E152210
General
Product Family
Series
Connector End A
Connector End B
IP Rating
Overview
Product Name
Type
Industrial Cordsets
130027
Micro-Change® (M12)
Pigtail
IP67
devicenet_industrial_networks
DeviceNet* Trunk
Single Ended
EU RoHS
ELV and
Complia
REACH S
Not Revie
Halogen
Status
Not Revi
Need mo
environm
Physical
Cable Diameter
Cable Length
Color - Cable Jacket
Coupling Style
Gender
Keyway
LED Indicator
Material - Cable Jacket
Material - Connector Body
Material - Contact
Material - Coupling Nut
Material - Plating Mating
Orientation
Poles
Temperature Range - Operating
Wire Size AWG
Wire/Cable Type
12.10mm (.480")
2.0m (6.56' )
Gray
Threaded
Female-Pigtail
Single
No
PVC
PVC
Copper
Die-Cast Zinc
Gold
Straight
5
-20°C to +80°C
22
Shielded-Twisted Pair
Email pro
For a mu
Complian
Please vi
non-prod
Search
130027
Electrical
Current - Maximum per Contact
Voltage - Maximum
4A
250V AC/DC
Material Info
Old Part Number
DND20A-M020
Reference - Drawing Numbers
Sales Drawing
*DeviceNet is a trademark of the ODVA

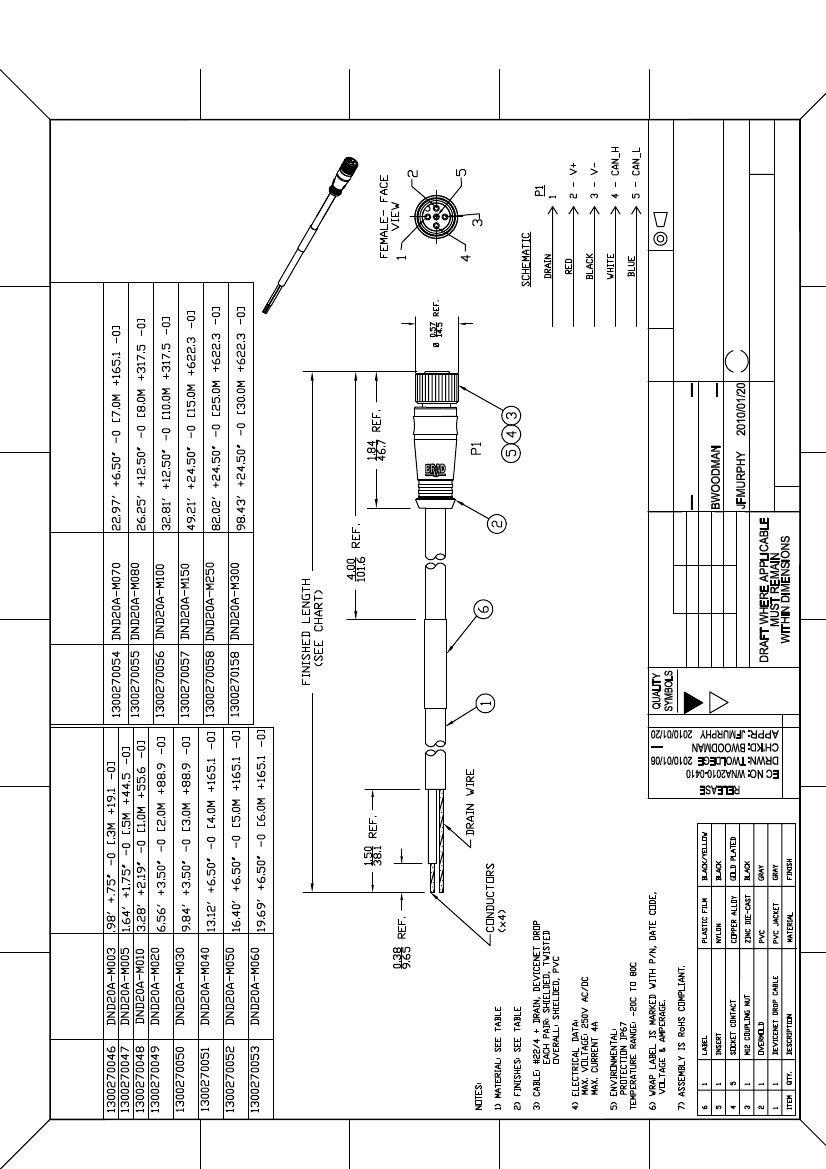

SD-130027-007
This document was generated on 06/02/2010
PLEASE CHECK WWW.MOLEX.COM FOR LATEST PART INFORMA
6
4
2
FINISHED LENGTH (FT/MT)
5
1
MATERIAL ENGINEERING
NUMBER
NUMBER
3
MATERIAL ENGINEERING
NUMBER
NUMBER
FINISHED LENGTH
E
E
D
D
C
C
B
B
DIMENSION STYLE
SCALE
DESIGN UNITS
GENERAL TOLERANCES
(UNLESS SPECIFIED)
IN/MM
mm
INCH
DRAWN BY
DATE
1:1
TITLE
INCH
THIRD ANGLE
PROJECTION
CHECKED BY
DATE
=
0
C
=
0
DESCRIPTION
A
4 PLACES ±---
±---
3 PLACES ±---
±.005
±.010
2 PLACES ±0.13
±0.25
±.020
1 PLACE
ANGULAR ±1/2°
APPROVED BY
DATE
MICRO DEVICE NET
5-POLE FEMALE ST DROP
22/4AWG W/DRAIN GRAY PVC
molex
MOLEX INCORPORATED
MATERIAL NO.
DOCUMENT NO.
SHEET NO.
A
SEE CHART
SIZE
REV
SD-130027-007
A
1 OF 1
A
THIS DRAWING CONTAINS INFORMATION THAT IS PROPRIETARY TO MOLEX
INCORPORATED AND SHOULD NOT BE USED WITHOUT WRITTEN PERMISSION
