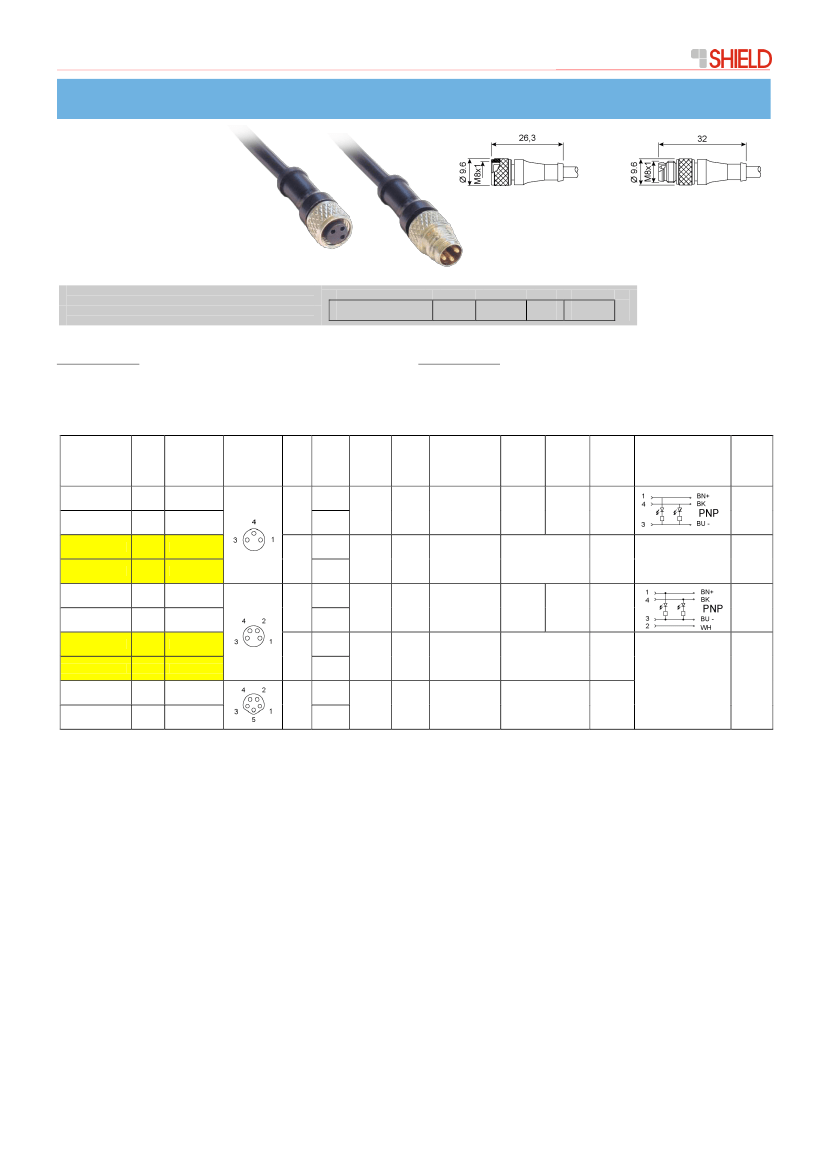

CONNECTORS | CONNETTORI
version 091028
M8 with cable, straight
M8 con cavo, diritto
IEC61076-2-104 round connector;
from 3 to 5 poles;
male or female;
with antivibration system;
wide cable choice;
application with sensors and distribution boxes, etc.
connettore rotondo IEC61076-2-104;
da 3 a 5 poli;
maschio o femmina;
con sistema antisvitamento;
vasta scelta di cavi;
applicazione con sensori e scatole derivazione, ecc.
make the description code in a few steps
A
B
C
(D)
(yellow codes are preferred)
forma il codice descrittivo in pochi passaggi
(i codici gialli sono preferiti)
At the first order, the sales service will communicate also a 5-character short code, to make easier filing and further orders.
Al momento del primo ordine, il servizio vendite comunicherà anche un codice breve di 5 caratteri, per semplificare l'archivio e il riordino.
(E)
RELx xxxxx
xxx
xxxx
xxx
xxxx
General characteristics
housing material: TPU (polyurethane)
contact material: golden over nickel plated CuZn
protection degree IEC 60529: IP68 (IP65 if cable material is not pvc or pur) (a3)
head temperature: -40…90°C (max 70°C when there are electronic components)
housing oil resistance: very good
locking nut material: nickel plated brass
Caratteristiche generali
materiale rivestimento: TPU (poliuretano)
materiale contatti: CuZn dorato sopra nichelatura
grado protezione IEC 60529: IP68 (IP65 se il materiale del cavo non è pvc o pur) (a3)
temperatura testa: -40…90°C (max 70°C quando ci sono componenti elettronici)
resistenza olio del rivestimento: ottima
materiale ghiera di fissaggio: ottone nichelato
ground
pole
polo
terra
max n°
wires
n° fili
max
(a4)
3
wire colour
and terminal
colore fili
e terminale
(a2) (a4)
bn1, bu3, bk4
voltage
tensione
Vdc
1…30
voltage
tensione
Vac
--
max
current
corrente
max
A
3
characteristics
caratteristiche
(a7)
housing
colour
colore
rivest.
main descript.
descriz. princip.
(a1)
RELF 05100
RELM 05100
RELF 00300
RELM 00300
RELF 06100
RELM 06100
RELF 00400
RELM 00400
RELF 00500
RELM 00500
A
cable
cavo
(a1)
205
205
205
205
206
206
206
206
201
201
B
cable length
lungh cavo
(a1)
3000
C
female
face view
vista frontale
femmina
cod
ing
chia
ve
gender
genere
(a6)
F
A3
3000
3000
A3
3000
3000
A4
3000
3000
A4
3000
3000
B5
3000
M
M
F
M
F
M
F
M
F
--
transp.
trasp.
--
3
bn1, bu3, bk4
1…60
3
without electronic
senza elettronica
black
nero
--
4
bn1, wh2, bu3,
bk4
1…30
--
3
transp.
trasp.
--
4
bn1, wh2, bu3,
bk4
1…30
3
without electronic
senza elettronica
black
nero
--
5
bn1, wh2, bu3,
bk4, gy5
1…30
3
(a1) yellow codes are preferred; columns B, C show standard versions, see the following tables for more data and available options;
i codici gialli sono preferiti; le colonne B, C mostrano le versioni standard, vedere le tabelle seguenti per maggiori dati e alternative possibili.
(a2) abbreviations: wh = white, bn = brown, gn = green, ye = yellow, gy = grey, pk = pink, bu = blue, rd = red, bk = black, vt = violet, og = orange;
number = pin position; PE = earth terminal;
abbreviazioni: wh = bianco, bn = marrone, gn = verde, ye = giallo, gy = grigio, pk = rosa, bu = blu, rd = rosso, bk = nero, vt = viola, og = arancio;
numero = posizione del terminale; PE = terminale terra.
(a3) the protection degree level is guaranteed only when correctly assembled with Shield’s counterpart;
il livello del grado di protezione è garantito solo quando correttamente montato con la controparte Shield.
(a4) it is possible to connect also cables with less wires;
è possibile collegare anche cavi con meno fili.
(a6) F = female; M = male;
F = femmina; M = maschio.
(a7) Led colour: green = supply, yellow = signal;
colore Led: verde = alimentazione, giallo = segnale.
REL
45-62
www.shield.net
version 091028
CONNECTORS
voltage
wires x size
cable
reference
sheath
wire
drop
material
colour
colour
cable code
caduta
fili x sezione
materiale
riferimento
colore
colore
codice cavo
di tensione
cavo
guaina
fili
V @ 1A x 1m
n x mm
2
RAL
(b1)
(b2)
(b3)
(a2) (b4)
107
3,2
0,32
2 x 0,14
pvc
LifYY
bk 9005
A
272
4,0
0,18
2 x 0,25
pur halogenfree
300V 80°C UL-CSA
bk 9005
A
209
4,0
0,18
2 x 0,25
pvc
LifYY
bk 9005
A
144
3,2
0,32
3 x 0,14
pur halogenfree
Lif9Y11Y
gy 7001
A
145
3,2
0,32
3 x 0,14
pur halogenfree
Lif9Y11Y
bk 9005
A
108
3,2
0,32
3 x 0,14
pvc
LifYY
bk 9005
A
273
4,0
0,18
3 x 0,25
pur halogenfree
300V 80°C UL-CSA
bk 9005
A
245
4,0
0,18
3 x 0,25
pur pvc
LifYY11Y
bk 9005
A
225
4,0
0,18
3 x 0,25
pvc
IEC 60332-3A
gy 7035
A
205
4,0
0,18
3 x 0,25
pvc
LifYY
bk 9005
A
207
4,0
0,18
3 x 0,25
pvc
300V 80°C UL-CSA
bk 9005
A
373
4,0
0,13
3 x 0,34
pur halogenfree
300V 80°C UL-CSA
bk 9005
A
246
4,0
0,18
4 x 0,25
pur pvc
LifYY11Y
bk 9005
A
226
4,0
0,18
4 x 0,25
pvc
IEC 60332-3A
gy 7035
A
206
4,0
0,18
4 x 0,25
pvc
LifYY
bk 9005
A
241
4,0
0,18
5 x 0,25
pur pvc
LifYY11Y
bk 9005
A
221
4,0
0,18
5 x 0,25
pvc
IEC 60332-3A
gy 7035
A
201
4,0
0,18
5 x 0,25
pvc
LifYY
bk 9005
A
(b1) other cables are available on request such as: irradiated pur, teflon, shielded cables, etc. (see cable catalogue);
altri cavi sono disponibili a richiesta come: pur irradiato, teflon, cavi schermati, ecc. (vedere catalogo cavi).
(b2) IEC norms allow maximum values drop on the cable from 3% to 5% of rated voltage (for calculation see Technical Information);
le norme IEC ammettono valori massimi di caduta sul cavo dal 3% al 5% della tensione nominale (per il calcolo vedere Informazioni Tecniche).
(b3) example: 3 = three conductors; 4+1 = four wires + green/yellow ground.
esempio: 3 = tre conduttori; 4+1 = quattro conduttori + terra giallo/verde.
(b4) wires colour: A = bn, bu (2 wires), bn, bu, bk (3 wires), bn, bu, bk, wh (4 wires), bn, bu, bk, wh, gy (5 wires);
colore fili: A = bn, bu (2 fili), bn, bu, bk (3 fili), bn, bu, bk, wh (4 fili), bn, bu, bk, wh, gy (5 fili).
| CONNETTORI
cable
temperature
temperatura
cavo
°C
-25...+ 90
-40...+ 80
-25...+ 90
-40...+80
-40...+80
-25...+ 90
-40...+ 80
-25...+ 80
-25...+ 90
-25...+ 90
-25...+ 80
-40...+ 80
-25...+ 80
-25...+ 90
-25...+ 90
-25...+ 80
-25...+ 90
-25...+ 90
cable
data sheet
scheda
cavo
MN-GE
MC-TE
MN-GE
MC-OE
MC-OE
MN-GE
MC-TE
MF-HE
MN-AE
MN-GE
MN-TE
MC-TE
MF-HE
MN-AE
MN-GE
MF-HE
MN-AE
MN-GE
B
max
current
corrente
max
A @ 40°C
cable
class
classe
cavo
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
length code
1000
1500
2000
3000
5000
8000
MT10
MT15
MT20
codice lunghezza
(c1)
cable length
m
1
1,5
2
3
5
8
10
15
20
lunghezza cavo
(c1) any cable length is possible for orders over 100 pieces; for extension cables lengths of 0,3 and 0,6 m are available as well;
possibile qualsiasi lunghezza di cavo per ordini superiori a 100 pezzi; per le prolunghe sono disponibili anche le lunghezze di 0,3 e 0,6 m.
C
D
variant code
codice variante
other characteristics on request
altre caratteristiche a richiesta
empty space or 000
spazio vuoto o 000
no variant
nessuna variante
E
second side
secondo lato
(e1)
description
descrione
empty space
spazio vuoto
only stripped cable
solo cavo sguainato
RELF
RELM
M8, straight, female
M8, diritto, femmina
M8, straight, male
M8, diritto, maschio
foto
wires connection
collegamento fili
--
standard connection pin to pin,
other connections on request;
collegamento standard, terminale a terminale,,
altri collegamenti a richiesta.
(e1) to verify second head characteristics, see respective product data sheets;
per verificare le caratteristiche della seconda testa, vedere le rispettive schede prodotto.
www.shield.net
REL
45-63
