BSS92E6288

Description
Small Signal Field-Effect Transistor, 0.15A I(D), 240V, 1-Element, P-Channel, Silicon, Metal-oxide Semiconductor FET, TO-92, TO-92, 3 PIN
CategoryDiscrete semiconductor    The transistor
File Size91KB,7 Pages
ManufacturerInfineon
Websitehttp://www.infineon.com/
Download Datasheet Parametric Compare View All

BSS92E6288 Overview

Small Signal Field-Effect Transistor, 0.15A I(D), 240V, 1-Element, P-Channel, Silicon, Metal-oxide Semiconductor FET, TO-92, TO-92, 3 PIN

BSS92E6288 Parametric

Parameter NameAttribute value
MakerInfineon
Parts packaging codeTO-92
package instructionCYLINDRICAL, O-PBCY-T3
Contacts3
Reach Compliance Codeunknown
ECCN codeEAR99
Other featuresLOGIC LEVEL COMPATIBLE
ConfigurationSINGLE WITH BUILT-IN DIODE
Minimum drain-source breakdown voltage240 V
Maximum drain current (ID)0.15 A
Maximum drain-source on-resistance20 Ω
FET technologyMETAL-OXIDE SEMICONDUCTOR
Maximum feedback capacitance (Crss)15 pF
JEDEC-95 codeTO-92
JESD-30 codeO-PBCY-T3
Number of components1
Number of terminals3
Operating modeENHANCEMENT MODE
Package body materialPLASTIC/EPOXY
Package shapeROUND
Package formCYLINDRICAL
Polarity/channel typeP-CHANNEL
Certification statusNot Qualified
surface mountNO
Terminal formTHROUGH-HOLE
Terminal locationBOTTOM
transistor applicationsSWITCHING
Transistor component materialsSILICON
BSS 92
SIPMOS
®
Small-Signal Transistor
• P channel
• Enhancement mode
• Logic Level
• V
GS(th)
= -0.8...-2.0 V
Pin 1
G
Type
Pin 2
D
Marking
Pin 3
S
V
DS
-240 V
I
D
-0.15 A
R
DS(on)
20
Package
BSS 92
Type
BSS 92
BSS 92
BSS 92
TO-92
SS92
Ordering Code
Q62702-S497
Q62702-S633
Q62702-S502
Tape and Reel Information
E6288
E6296
E6325

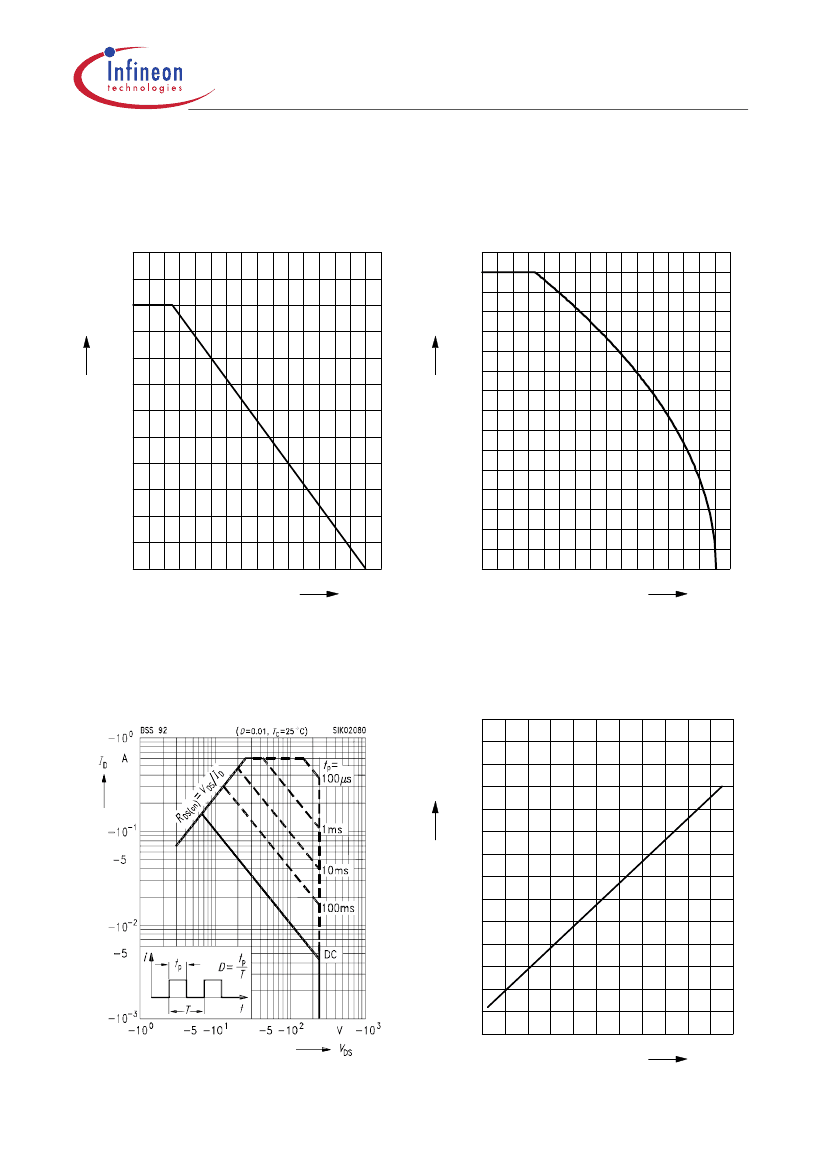

Maximum Ratings
Parameter
Symbol
Values
Unit
Drain source voltage
Drain-gate voltage
R
GS
= 20 k
V
DS
V
DGR
-240
V
-240
V
GS
I
D
Gate source voltage
Continuous drain current
T
A
= 33 ˚C
±
20
A
-0.15
DC drain current, pulsed
T
A
= 25 ˚C
I
Dpuls
-0.6
P
tot
Power dissipation
T
A
= 25 ˚C
W
1
Data Sheet
1
05.99
