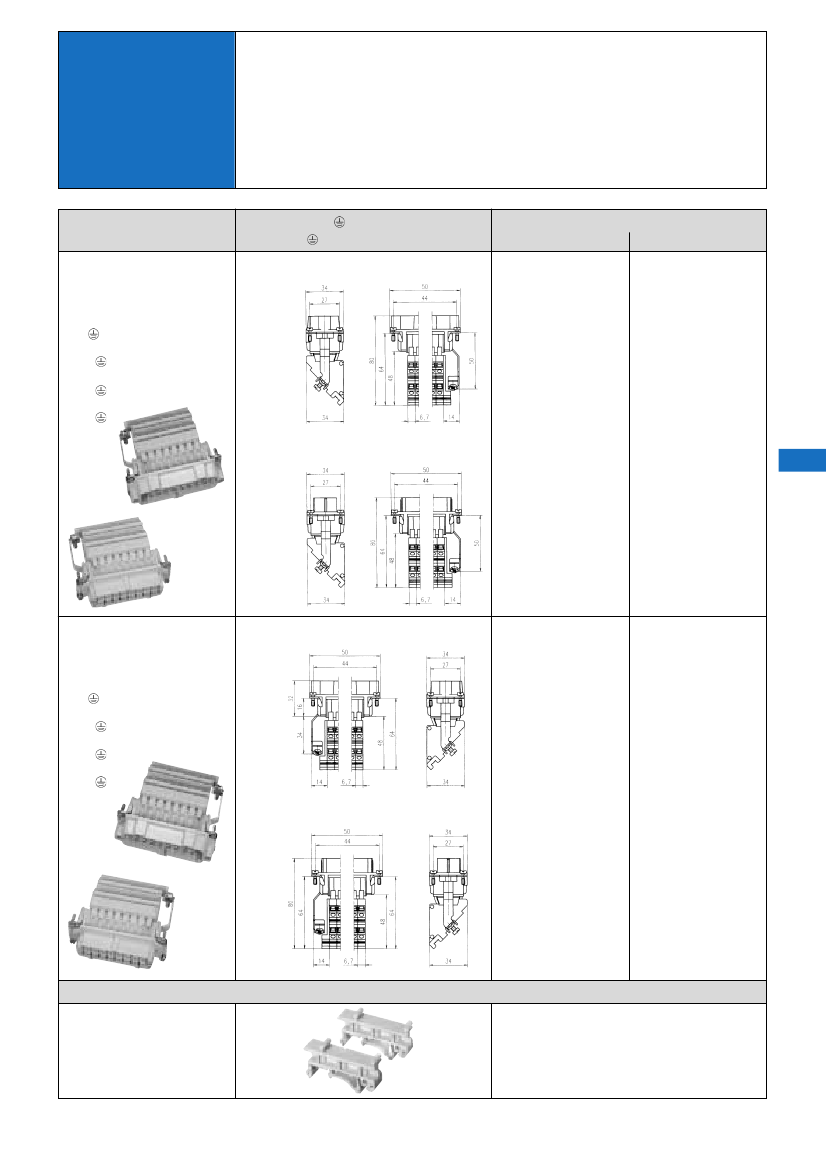

C 146 E AV
Anschlußverteiler
Terminal blocks
400 V~
16 A
Steckverbinder
Connectors
Gehäuse siehe Seite 146–173
Housings see page 146–173
Maßzeichnung 6 +
1)
Drawing 6 +
Stifteinsatz
Male insert
1)
Bezeichnung - Abbildung
Description - Figure
Kontakteinsatz
Schutzkontakt -
links
Contact insert
protection earth -
left
6+
10 +
16 +
24 +
Bestell Nr. /
Part No.
Stifteinsatz /
Male insert
Buchseneinsatz /
Female insert
C146 12A006 102 1
C146 12A010 102 1
C146 12A016 102 1
C146 12A024 102 1
Buchseneinsatz
Female insert
C146 12B006 102 1
C146 12B010 102 1
C146 12B016 102 1
C146 12B024 102 1
E/D
Kontakteinsatz
Schutzkontakt -
rechts
Contact insert
protection earth -
right
6+
10 +
16 +
24 +
Stifteinsatz
Male insert
C146 12A006 152 1
C146 12A010 152 1
C146 12A016 152 1
C146 12A024 152 1
Buchseneinsatz
Female insert
C146 12B006 152 1
C146 12B010 152 1
C146 12B016 152 1
C146 12B024 152 1
Zubehör /
Accesories
Tragschienenadapter
Fixing element
C146 N21 040 E1 X
(10 Stk./10
pcs)
1)
Weitere Maße der Steckverbinder siehe Serie C146 E, Seite 52 - 58 /
Further dimensions for the connectors see series C146 E, page 52 - 58
69
Amphenol
