CHIPLED 0.3
Lead (Pb) Free Product - RoHS Compliant
LW Q38E
Besondere Merkmale
•
Gehäusetyp:
Standard SMT Footprint 0603,
farbiger diffuser Verguss
•
Besonderheit des Bauteils:
sehr flache
Bauform 1,6 x 0,8 x 0,3 mm (LxBxH); mehr
Licht durch erhöhten optischen Wirkungsgrad
•
Farbort:
x = 0,30, y = 0,28 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
8200 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
horizontal 150° vertikal 130°
,
•
optischer Wirkungsgrad:
36 lm/W
•
Gruppierungsparameter:
Lichtstärke,
Farbort, Durchlassspannung
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 4000/Rolle, ø180 mm
•
ESD-Festigkeit:
8kV nach JESD22-A114-D
•
Erweiterte Korrosionsfestigkeit:
Details siehe
Seite 11
Features
•
package:
standard SMT footprint 0603,
colored diffused resin
•
feature of the device:
very flat
package 1.6 x 0.8 x 0.3 mm (LxWxH); more
light due to higher optical efficiency
•
color coordinates:
x = 0.30, y = 0.28 acc. to
CIE 1931 (white)
•
typ. color temperature:
8200 K
•
color reproduction index:
80
•
viewing angle:
horizontal 150° vertical 130°
,
•
optical efficiency:
36 lm/W
•
grouping parameter:
luminous intensity, color
coordinates, forward voltage
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 4000/reel, ø180 mm
•
ESD-withstand voltage:
8 kV acc.
JESD22-A114-D
•
Superior Corrosion Robustness:
details see
Page 11
Anwendungen
• flache Hinterleuchtung (LCD, Mobile Phone,
Schalter, Display)
• Spielsachen
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (Stufen, Fluchtwege
u. ä.)
Applications
• flat backlighting (LCD, cellular phones,
switches, displays)
• toys
• signal and symbol luminary
• marker lights (e.g. steps, exit ways, etc.)
2010-03-02
1
LW Q38E
Bestellinformation
Ordering Information
Typ
Type
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 17
Luminous
Intensity
1)
page 17
I
F
= 5 mA
I
V
(mcd)
71 ... 280
90 ... 180
Lichtstrom
2)
Seite 17
Bestellnummer
Luminous
Flux
2)
page 17
I
F
= 5 mA
Φ
V
(mlm)
520 (typ.)
400 (typ.)
Ordering Code
LW Q38E-Q1S2-3K6L-1
white
Q65110A7210
on request
LW Q38E-Q2R2-3K5L-1 white
Anm..: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 6
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LW Q38E-Q1S2-3K6L-1 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen Q1, Q2, R1, R2,
S1 oder S2 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW Q38E-Q1S2-3K6L-1 bedeutet, dass auf dem Gurt nur eine der Farbortgruppen -3K,
-3L, -4K, -4L, -5K, -5L, -6K oder -6L enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Durchlassspannungsgruppe geliefert. Z.B.: LW Q38E-Q1S2-3K6L-1 bedeutet, dass nach Durchlassspannung
gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -3X, -3Y, -3Z, -4X, -4Y oder -4Z enthalten
(siehe
Seite 6
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
Page 6
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LW Q38E-Q1S2-3K6L-1 means that only one group Q1, Q2, R1, R2, S1 or S2 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single chromaticity
coordinate groups will be shipped on any one reel. E.g. LW Q38E-Q1S2-3K6L-1 means that only 1 chromaticity
coordinate group -3K, -3L, -4K, -4L, -5K, -5L, -6K or -6L will be shippable (see
Page 5
for explanation). In order to
ensure availability, single chromaticity coordinate groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage groups will
be shipped on any one reel. E.g. LW Q38E-Q1S2-3K6L-1 means that only 1 forward voltage group -3X, -3Y, -3Z, -4X,
-4Y or -4Z will be shippable. In order to ensure availability, single forward voltage groups will not be orderable(see
Page 6
for explanation)
2010-03-02
2
LW Q38E
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
C)
(
T
A
=25°
Stossstrom
Surge current
t
= 10
µ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3)
page 17
(
T
A
=25°
C)
Leistungsaufnahme
Power consumption
(
T
A
=25°
C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4)
page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 40 … + 85
– 40 … + 85
+ 95
15
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
100
mA
V
R
not designed for V
reverse operation
48
mW
P
tot
R
th JA
R
th JS
650
370
K/W
K/W
2010-03-02
3
LW Q38E
Kennwerte
Characteristics
C)
(
T
A
= 25 °
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 5 mA
(typ.)
Farbkoordinate y nach CIE 1931
5)
Seite 17
Chromaticity coordinate y acc. to CIE 1931
5)
page 17
I
F
= 5 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6)
page 17
I
F
= 5 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 5 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 5 mA
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
Symbol
Symbol
x
Wert
Value
0.30
Einheit
Unit
–
y
0.28
–
2
ϕ
150 (horizontal)
130 (vertical)
2.60
2.85
3.2
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
V
η
opt
not designed for
µ
A
reverse operation
µ
A
–4.0
mV/K
(typ.)
36
lm/W
2010-03-02
4
LW Q38E

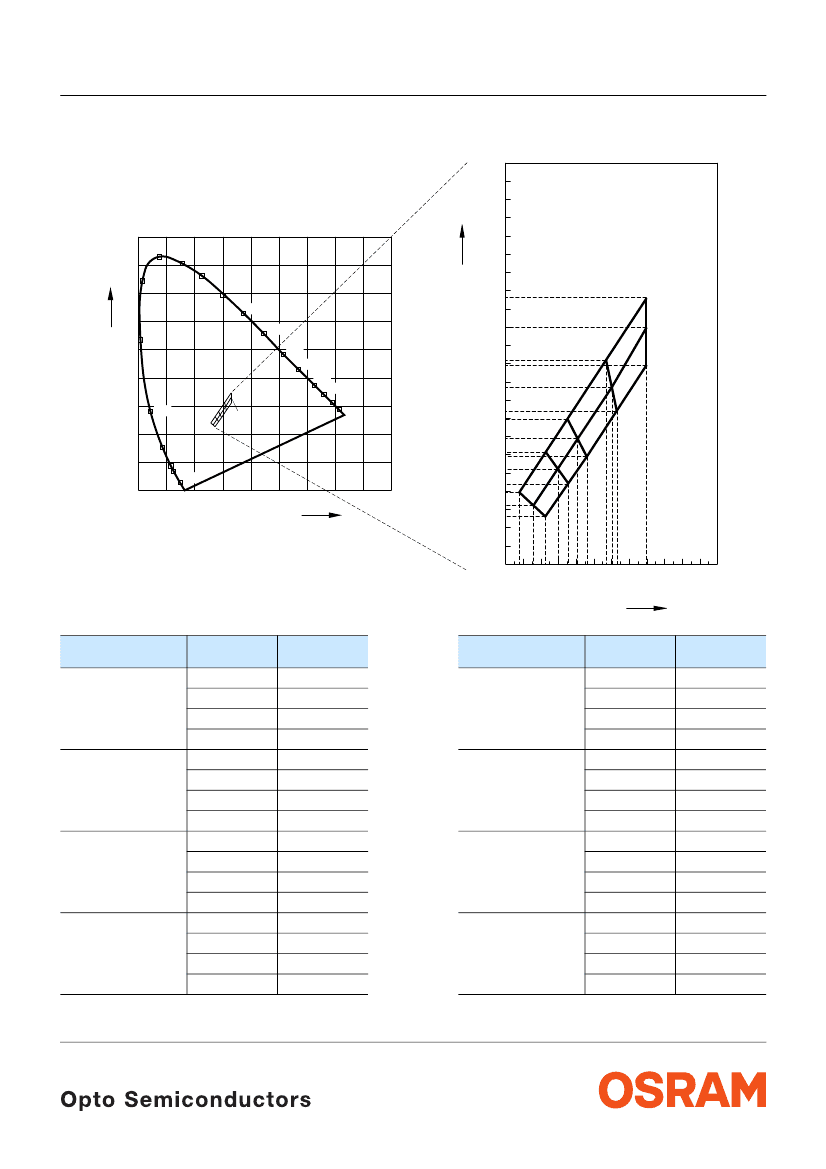

Farbortgruppen
5)
Seite 17
5)
page 17
Chromaticity Coordinate Groups
0.42
0.41
0.40
Cy 0.39
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
0.21
0.20
0.9
520
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
6L
6K
5L
5K
4L
4K
3L
3K
+
+
490
480
470
460
450
0.1
0.2
0.3
0.4
0.5
E
0.6
0.7
Cx
0.8
0.9
Gruppe
Group
3K
Cx
0.273
0.266
0.280
0.286
Cy
0.227
0.232
0.252
0.244
0.232
0.239
0.261
0.252
0.244
0.252
0.268
0.259
0.252
0.261
0.279
0.268
Gruppe
Group
5K
3L
0.266
0.258
0.273
0.280
5L
4K
0.286
0.280
0.291
0.296
6K
4L
0.280
0.273
0.285
0.291
6L
2010-03-02
5
0.25
0.26
0.27
0.28
0.29
0.30
0.31
0.32
0.33
0.34
0.35
0.36
0.37
Cx
OHA12327
Cx
0.296
0.291
0.310
0.313
0.291
0.285
0.307
0.310
0.313
0.310
0.330
0.330
0.310
0.307
0.330
0.330
Cy
0.259
0.268
0.297
0.284
0.268
0.279
0.312
0.297
0.284
0.297
0.330
0.310
0.297
0.312
0.347
0.330
