RAST-5-Messerleiste, mit Schraubanschluss, mit Fahrstuhl-
klemmkörper mit Untersteckschutz, mit Prüfabgriff

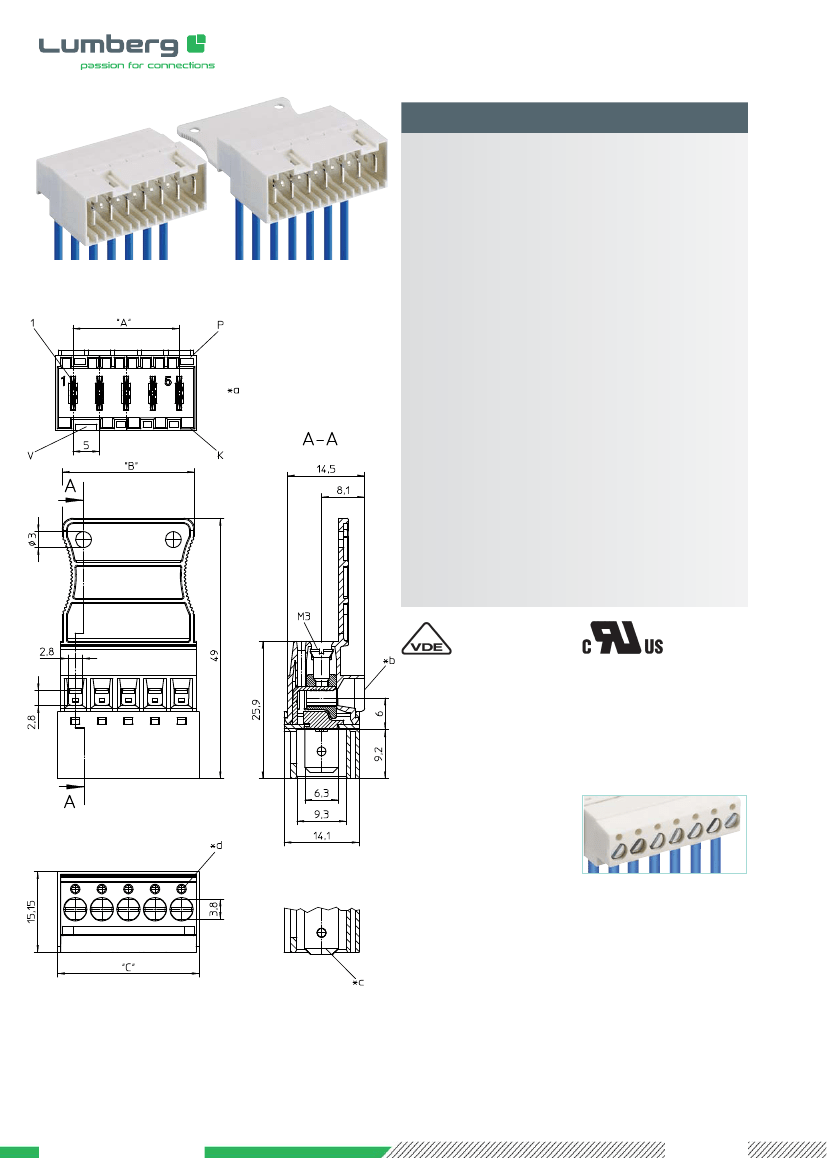

3618: Kabelabgang gegenüber der Verrastung
3618-1: Kabelabgang gegenüber der Verrastung, mit Grifflasche
3618-2: Kabelabgang auf Seite der Verrastung
3618-3: Kabelabgang auf Seite der Verrastung, mit Grifflasche
361899(-...): mit voreilendem Schutzleiterkontakt
1. Temperaturbereich
-25 °C/+130 °C
PA GF, V2 nach UL 94
CuZn, verzinnt
CuZn, vernickelt
Stahl, verzinkt und chromatiert
3618
3618-1
2. Werkstoffe
Kontaktträger
1
Kontaktmesser
Klemmkörper
Schraube
3. Mechanische Daten
Kontaktmesser
Prüfdrehmoment/Schraube
2
Kontaktierung mit
6,3 x 0,8 mm nach DIN 42644
0,5 Nm
Steckverbindern 3611, 3615, 3623,
3626, 368...,
Steckverbindern nach RAST-5-
Standard
Anschließbare Leiter Schraubanschluss
Max. Querschnitt
Massivleiter
4,0 mm
2
Litzenleiter
2,5 mm
2
Litzenleiter mit Aderendhülse
2,5 mm
2
Abisolierlänge
ca. 8 mm
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
20 °C)
Bemessungsstrom
10 A bei T
U
70 °C
250 V AC
Bemessungsspannung
3
IIIa (IEC)/2 (UL) (CTI
≥
250)
Isolierstoffgruppe
3
Kriechstrecke
3,5 mm
Luftstrecke
3,5 mm
Isolationswiderstand
> 10 GΩ
1
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
2
nach DIN EN 60999
3
nach IEC 60664/DIN EN 60664, CTI-UL-Klassifizierung nach ANSI/UL 746A
®
Reg.-Nr. 116633
*a K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Raum für Verriegelung
V = space for lock
V = emplacement pour verrouillage
*b Leiterabgang 90°
cable departure 90°
sortie des câbles 90°
*c Schutzleiterkontakt 1,5 mm voreilend bei 361899(-...),
auf jeder Position möglich
pre-mating protective contact at 361899(-...), protruding 1.5 mm,
possible at any position
contact de protection avancé à 1,5 mm au 361899(-...), possible à
n’importe quelle position
*d Öffnung für Prüfstift Ø 1,3 mm
hole for test spike Ø 1.3 mm
prise de test pour pointe d’éssai Ø 1,3 mm
www.lumberg.com
11/2012
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3618(99)
3618(99)-1
3618(99)-2
3618(99)-3
3618(99)
3618(99)-1
3618(99)-2
3618(99)-3
RAST 5 tab header, with screw terminal, with lift clamp
with protection against misplacing, with test holes
3618: cable departure opposite to lock
3618-1: cable departure opposite to lock, with handle latch
3618-2: cable departure on side of lock
3618-3: cable departure on side of lock, with handle latch
361899(-...): with pre-mating protective contact
1. Temperature range
2. Materials
Insulating body
1
Contact tab
Clamp
Screw
3. Mechanical data
Contact tab
Test tightening torque/screw
2
Mating with
-25 °C/+130 °C
Réglette à couteaux RAST 5, avec bornes à vis, avec cage d’as-
censeur avec protection contre mauvais enfichage, avec prise
de test, avec ou sans languette de maniement
3618: sortie de câble opposée au verrouillage
3618-1: sortie de câble opposée au verrouillage, avec languette
3618-2: sortie de câble du côté de verrouillage
3618-3: sortie de câble du côté de verrouillage, avec languette
361899(-...): au contact de protection avancé
1. Température d’utilisation
-25 °C/+130 °C
PA GF, V2 suivant UL 94
CuZn, étamé
CuZn, nickelé
acier, zingué et chromaté
PA GF, V2 according to UL 94
CuZn, tinned
CuZn, nickeled
steel, zinced and chromated
2. Matériaux
Corps isolant
1
Ressort de contact
Cage
Vis
3. Caractéristiques mécaniques
Contact à couteau
Couple de serrage de test/vis
2
Raccordement avec
6.3 x 0.8 mm according to DIN 46244
0.5 Nm
connectors 3611, 3615, 3623, 3626,
368...,
connectors acc. to RAST 5 standard
Connectable conductors screw terminal
Max. section
Solid wire
4.0 mm
2
Stranded wire
2.5 mm
2
Stranded wire with ferrule
2.5 mm
2
Stripping length
ca 8 mm
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
Rated current
10 A at T
amb
70 °C
250 V AC
Rated voltage
3
IIIa (IEC)/2 (UL) (CTI
≥
250)
Material group
3
Creepage distance
3.5 mm
Clearance
3.5 mm
Insulation resistance
> 10 GΩ
1
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
2
according to DIN EN 60999
3
acc. to IEC 60664/DIN EN 60664, CTI UL classification acc. to ANSI/UL 746A
6,3 x 0,8 mm suivant DIN 42644
0,5 Nm
connecteurs 3611, 3615, 3623, 3626,
368...,
connecteurs suivant standard RAST 5
Conducteurs raccordables à la borne
Section max.
Fil monobrin
4,0 mm
2
Fil multibrin
2,5 mm
2
Fil multibrin avec embout
2,5 mm
2
Longueur de dénudage
circa 8 mm
Codages proposés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
(à T
amb
20 °C)
Courant assigné
10 A à T
amb
70 °C
250 V AC
Tension assignée
3
IIIa (CEI)/2 (UL) (CTI
≥
250)
Groupe de matériau
3
Distance d’isolement
3,5 mm
Ligne de fuite
3,5 mm
Résistance d’isolement
> 10 GΩ
1
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
2
suivant DIN EN 60999
3
suivant CEI 60664/DIN EN 60664, classification CTI UL suivant ANSI/UL 746A
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
VE
PU
UE
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3618 02
3618 03
3618 04
3618 05
3618 06
3618 07
3618-1 02
3618-1 03
3618-1 04
3618-1 05
3618-1 06
3618-1 07
3618-2 02
3618-2 03
3618-2 04
3618-2 05
3618-2 06
3618-2 07
3618-3 02
3618-3 03
3618-3 04
3618-3 05
3618-3 06
3618-3 07
*
361899 02
361899 03
361899 04
361899 05
361899 06
361899 07
361899-1 02
361899-1 03
361899-1 04
361899-1 05
361899-1 06
361899-1 07
361899-2 02
361899-2 03
361899-2 04
361899-2 05
361899-2 06
361899-2 07
361899-3 02
361899-3 03
361899-3 04
361899-3 05
361899-3 06
361899-3 07
2
3
4
5
6
7
2
3
4
5
6
7
2
3
4
5
6
7
2
3
4
5
6
7
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
200
5,0
10,0
15,0
20,0
25,0
30,0
5,0
10,0
15,0
20,0
25,0
30,0
5,0
10,0
15,0
20,0
25,0
30,0
5,0
10,0
15,0
20,0
25,0
30,0
9,3
14,3
19,3
24,3
29,3
34,3
9,3
14,3
19,3
24,3
29,3
34,3
11,6
16,6
21,6
26,6
31,6
36,6
11,6
16,6
21,6
26,6
31,6
36,6
11,6
16,6
21,6
26,6
31,6
36,6
11,6
16,6
21,6
26,6
31,6
36,6
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 5.84 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 5.84 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 5.84 et site Internet www.lumberg.com.
Verpackung: lose im Karton
Packaging: in bulk, in a cardboard box
Emballage: en vrac, dans un carton
