Hyper PointLED
®
Hyper-Bright Low Current LED
Lead (Pb) Free Product -
RoHS Compliant
LG P47K
Vorläufige Daten /
Preliminary Data
Besondere Merkmale

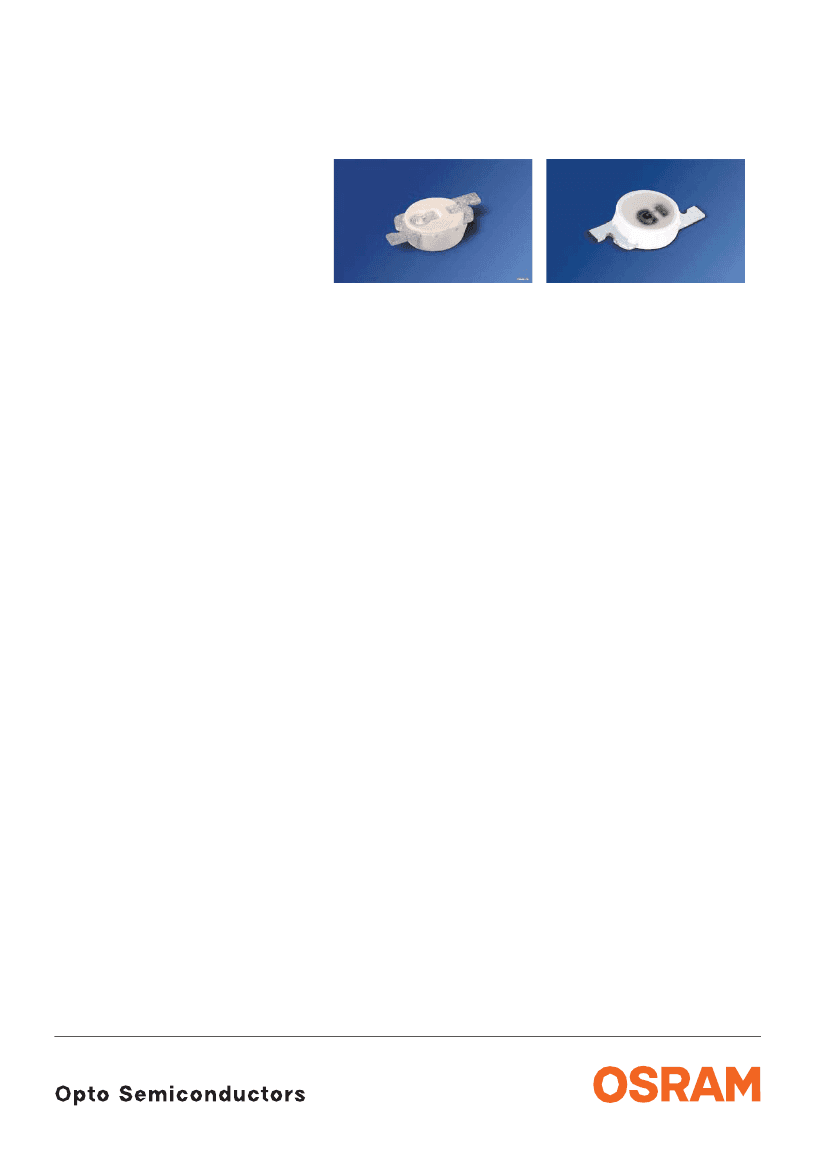

reverse mount
top mount
•
Gehäusetyp:
weißes SMT-Gehäuse, farbloser
klarer Verguss
•
Besonderheit des Bauteils:
Montage von
unten durch die Leiterplatte oder von oben
möglich; ideal für extrem flache
Hinterleuchtungen
•
Wellenlänge:
570 nm (grün)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaAlP
•
optischer Wirkungsgrad:
4 lm/W
•
Gruppierungsparameter:
Lichtstärke,
Wellenlänge
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 3000/Rolle, ø180 mm
oder 12000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• Einkopplung in Lichtleiter
• Tastenhinterleuchtung
• optischer Indikator
• Hinterleuchtung (LCD, Handy, Schalter,
Tasten, Displays, Werbebeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
Features
•
package:
white SMT package, colorless clear
resin
•
feature of the device:
top mount or reverse
mount; ideal for extremely flat backlight
•
wavelength:
570 nm (green)
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaAlP
•
optical efficiency:
4 lm/W
•
grouping parameter:
luminous intensity,
wavelength
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 3000/reel, ø180 mm
or 12000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-B
Applications
• coupling into light guides
• Key pad illumination
• optical indicators
• backlighting (LCD, cellular phones, switches,
keys, displays, illuminated advertising)
• Interior automotive lighting
(e.g. dashboard backlighting, etc.)
2006-05-03
1
LG P47K
Bestellinformation
Ordering Informarion
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 16
Lichtstrom
2)
Seite 16
Bestellnummer
Type
Luminous
Intensity
1)
page 16
Luminous
Flux
2)
page 16
Ordering Code
I
F
= 2 mA
I
V
(mcd)
LG P47K-G2J1-24
LG P47K-H2K1-24
LG P47K-G2K1-24
LG P47K-G2J1-24
LG P47K-H2K1-24
LG P47K-G2K1-24
Anm.:
I
F
= 2 mA
Φ
V
(mlm)
10 (typ.)
19 (typ.)
15 (typ.)
10 (typ.)
19 (typ.)
15 (typ.)
on request
on request
on request
Q65110A1467
Q65110A1468
Q65110A2730
green
top mount
green
reverse mount
2.24 ... 5.60
3.55 ... 9.00
2.24 ... 9.00
2.24 ... 5.60
3.55 ... 9.00
2.24 ... 9.00
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 5
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LG P47K-G2J1-24 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen G2, H1, H2 oder J1
enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LG P47K-G2J1-24 bedeutet, dass auf dem Gurt nur eine der Wellenlängengruppen
-2, -3, oder -4 enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 5
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LG P47K-G2J1-24 means that only one group G2, H1, H2 or J1 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be
shipped on any one reel. E.g. LG P47K-G2J1-24 means that only 1 wavelength group -2, -3, or -4 will be shippable (see
page 5
for explanation).
In order to ensure availability, single wavelength groups will not be orderable.
Vergleichstabelle für 10 mA
Correllation Table for 10 mA
Typ
Type
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 16
Luminous
Intensity
1)
page 16
Lichtstärke
2)
Seite 16
Luminous
Intensity
2)
page 16
Lichtstrom
2)
Seite 16
Luminous
Flux
2)
page 16
I
F
= 2 mA
LG P47K-G2J1-24
LG P47K-H2K1-24
LG P47K-G2K1-24
green
I
F
= 2 mA
I
V
(mcd)
2.24 ... 5.60
3.55 ... 9.00
2.24 ... 9.00
I
F
= 10 mA
I
V
(mcd)
I
F
= 10 mA
Φ
V
(mlm)
75 (typ.)
120 (typ.)
100 (typ.)
⇒
25 (typ.)
40 (typ.)
35 (typ.)
Siehe auch Grafik auch
Seite 7
/ see also graph on
page 7
2006-05-03
2
LG P47K
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 16
Reverse voltage
3)
page 16
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 16
Junction/ambient
4)
page 16
Sperrschicht/Lötpad
Junction/soldering point
Symbol
Symbol
Wert
Value
– 40 … + 100
– 40 … + 100
+ 125
20
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
100
mA
V
R
12
V
P
tot
50
mW
R
th JA
R
th JS
530
280
K/W
K/W
2006-05-03
3
LG P47K
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 2 mA
Dominantwellenlänge
5)
Seite 16
Dominant wavelength
5)
page 16
I
F
= 2 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 2 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 16
Forward voltage
6)
page 16
I
F
= 2 mA
Sperrstrom
Reverse current
V
R
= 12 V
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 30 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 30 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 30 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 2 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
(typ.)
Werte
Value
572
Einheit
Unit
nm
λ
peak
λ
dom
570*
–4/+5
22
nm
(typ.)
∆λ
nm
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
1.8
2.2
0.01
10
0.11
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
λpeak
µ
A
µ
A
nm/K
(typ.)
TC
λdom
0.10
nm/K
(typ.)
TC
V
η
opt
– 2.3
mV/K
(typ.)
4
lm/W
2006-05-03
4
LG P47K
Wellenlängengruppen
(Dominantwellenlänge)
5)
Seite 16
Wavelength Groups
(Dominant Wavelength)
5)
page 16
Gruppe
Group
2
3
4
green
min.
566
569
572
max.
569
572
575
nm
nm
nm
Einheit
Unit
Helligkeits-Gruppierungsschema
Brightness Groups
Helligkeitsgruppe
Brightness Group
G2
H1
H2
J1
J2
K1
Lichtstärke
1)
Seite 16
Luminous Intensity
1)
page 16
I
V
(mcd)
2.24 ...
2.80 ...
3.55 ...
4.50 ...
5.60 ...
7.10 ...
2.80
3.55
4.50
5.60
7.10
9.00
Lichtstrom
2)
Seite 16
Luminous Flux
2)
page 16
Φ
V
(mlm)
7.6 (typ.)
9.5 (typ.)
12.0 (typ.)
15.0 (typ.)
19.0 (typ.)
24.0 (typ.)
Anm.: Die Standardlieferform von Serientypen beinhaltet eine untere bzw. eine obere Familiengruppe.
Diese besteht aus 4 bzw. 6 Helligkeitsgruppen.
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a lower or upper family group of 4 or 6
individual brightness groups.
Individual brightness groups cannot be ordered.
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: H2-3
Example: H2-3
Helligkeitsgruppe
Brightness Group
H2
Wellenlänge
Wavelength
3
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2006-05-03
5
