S/FTP-Kabel / S/FTP cable
b
Kennzeichnung/marking:
Cat.7 S/FTP 4x2xAWG27/7 PUR LI02YSC11Y PIMF IEC 60332-1 -40°C ~ +75°C (sequential length in metres)
Kabelmantel / cable jacket: PUR grün / green RAL 6018
a
angespritzte Tülle / moulded strain relief: PVC grün / green RAL 6018
vollgeschirmter Stecker A
fully screened plug A
vollgeschirmter Stecker B
fully screened plug B
49
8,35
Alle Rechte vorbehalten © Telegärtner K.Gärtner GmbH 71144 Steinenbronn Lerchenstrasse 35 Telefon 07157/125-0 Telefax 07157/125-120
L 50
22
7
Stecker A
plug A
Paar 2
pair 2

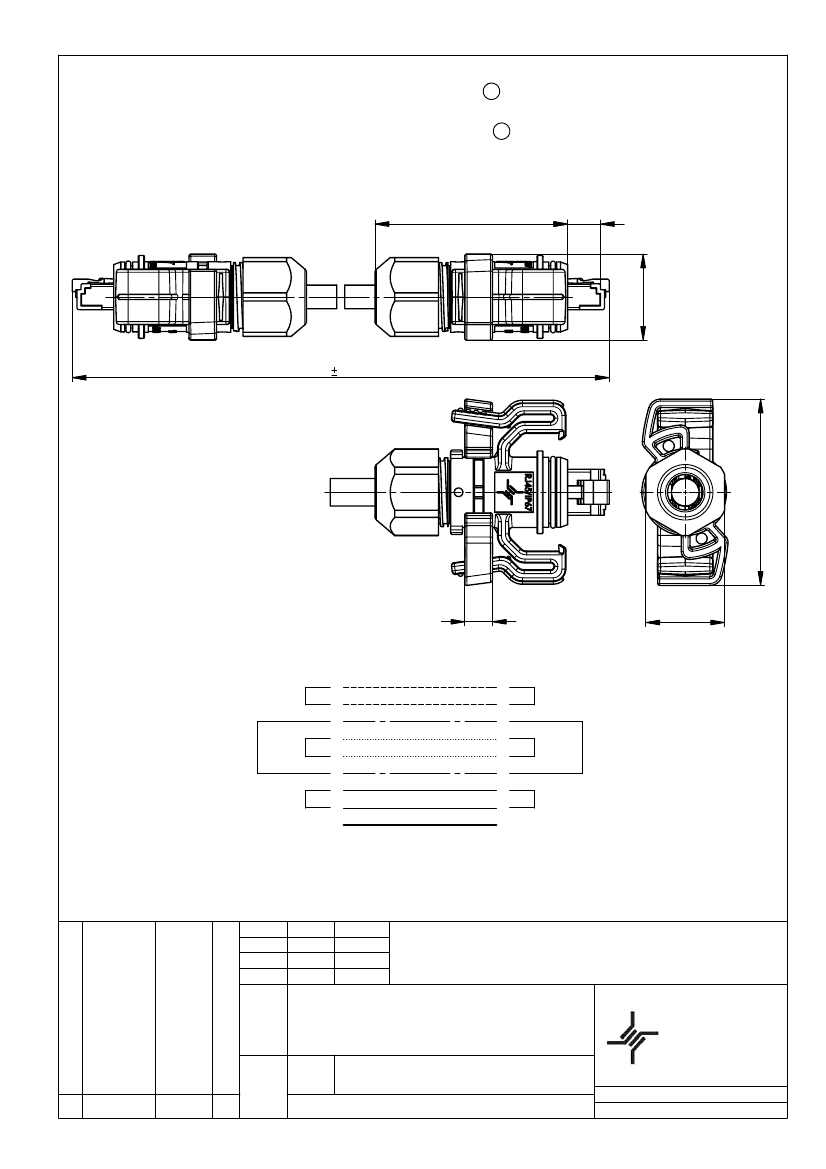

Schaltbild / Connection Diagram 1:1
W-O 1
O
2
W-G 3
BL
4
W-BL 5
1 W-O
2 O
3 W-G
4 BL
Stecker B
plug B
Paar 2
pair 2
SW20
Paar 3
pair 3
Paar 1
pair 1
Paar 4
pair 4
6
W-BR 7
BR
8
S
Schirm / screen
G
7 W-BR Paar 4
BR
pair 4
8
S
5 W-BL
6 G
Paar 1
pair 1
Paar 3
pair 3
Norm / Specification
DIN EN 60603-7-5
IEC 61076-3-106
IEC 61935-2 / Edition 2
Geprüft mit Fluke DSP 4300, DTX 1800, Software CLC-C6 und Patch Cord Interface
Tested with Fluke DSP 4300, DTX 1800, software CLC-C6 and patch cord interface
2006
Gez.
Gepr.
Norm
Maßstab
Benennung
Tag
Name
Werkstoff
20.03.
20.03.06
BM
HI
Oberfläche
1:1
b
a
Änd.-
Zust.
Modular Patch Cable S/FTP Cat.7
PUR RJ45/IP67- RJ45/IP67
18387
18101
Änderungs-
Mitteilung
12.12.06 BM
07.09.06 BM
Tag
Name
Maße ohne Unterl.-
Art
Toleranz-
ang. nach
K
Zeichn.-
Nr.
L00000A0151
Telegärtner
Original : DIN A4
Blatt 1 von 2
Ersatz für
47,3
L (mm) TG-Nr. / TG P/N
1000
2000
3000
5000
L00000A0151
L00001A0141
L00002A0158
L00003A0100
L00004A0086
L00005A0060
L00006A0101
Kurzbezeichnung / short name
S/FTP Cat.7 PUR IP67-IP67-1,0 m
S/FTP Cat.7 PUR IP67-IP67-2,0 m
S/FTP Cat.7 PUR IP67-IP67-3,0 m
S/FTP Cat.7 PUR IP67-IP67-5,0 m
S/FTP Cat.7 PUR IP67-IP67-7,5 m
S/FTP Cat.7 PUR IP67-IP67-10,0 m
S/FTP Cat.7 PUR IP67-IP67-15,0 m

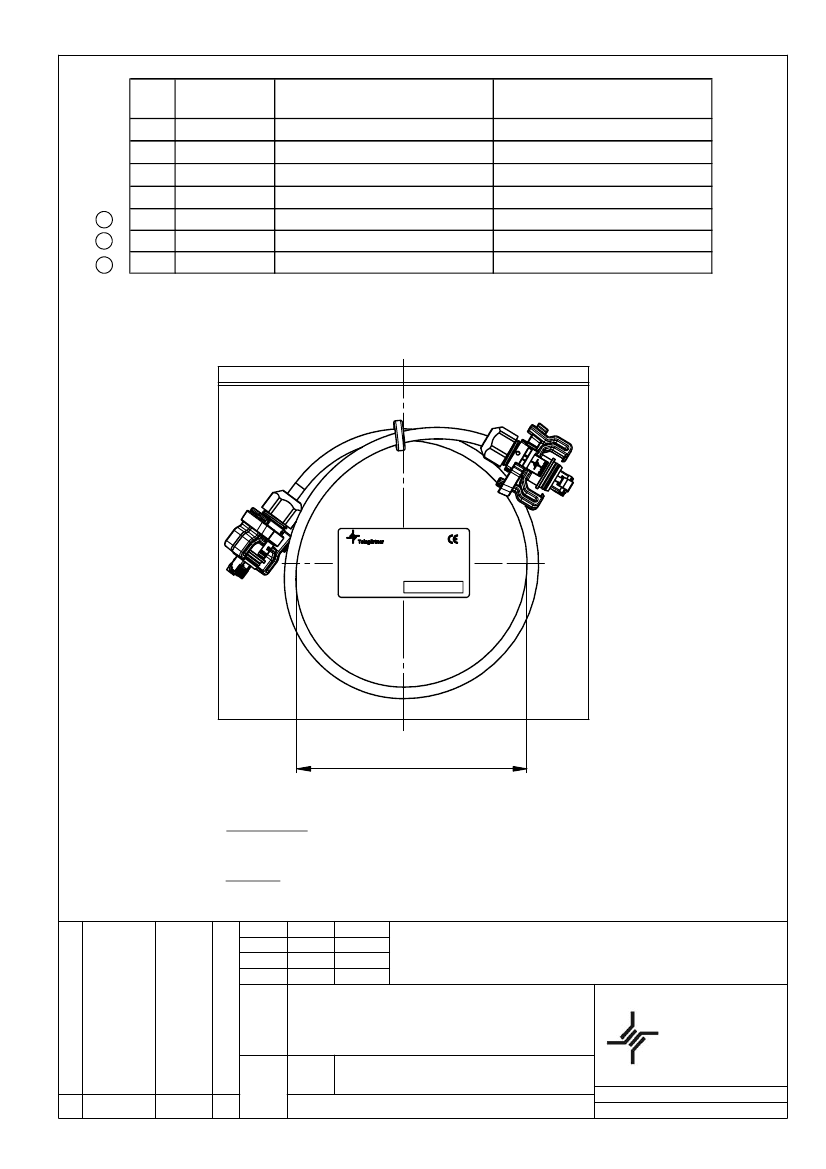

Meterangabe auf Knickschutztülle
meter mark on strain relief
1.0M
2.0M
3.0M
5.0M
7.5M
10.0M
15.0M
a
a
a
Alle Rechte vorbehalten © Telegärtner K.Gärtner GmbH 71144 Steinenbronn Lerchenstrasse 35 Telefon 07157/125-0 Telefax 07157/125-120
7500
10000
15000
ohne Maßstab / without scale
RoHS-compliant
L00000A0151
S/FTP Cat.7 PUR IP67-IP67-1,0m
Stück/pcs:
1
U10
ca. 160
Verpackung:
Einzelverpackt in PE-Beutel mit Aufkleber
packing:
single packing in PE bag with label
2006
Gez.
Gepr.
Norm
Maßstab
Benennung
Tag
Name
Werkstoff
20.03.
20.03.06
BM
HI
Oberfläche
Modular Patch Cable S/FTP Cat.7
PUR RJ45/IP67- RJ45/IP67
b
a
Änd.-
Zust.
18387
18101
Änderungs-
Mitteilung
12.12.06 BM
07.09.06 BM
Tag
Name
Maße ohne Unterl.-
Art
Toleranz-
ang. nach
K
Zeichn.-
Nr.
L000000A0151
Telegärtner
Original : DIN A4
Blatt 2 von 2
Ersatz für
