SSW-136-03-L-T-LL

Description
Board Connector, 108 Contact(s), 3 Row(s), Female, Straight, Locking, Black Insulator
CategoryThe connector    The connector
File Size529KB,3 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

SSW-136-03-L-T-LL Overview

Board Connector, 108 Contact(s), 3 Row(s), Female, Straight, Locking, Black Insulator

SSW-136-03-L-T-LL Parametric

Parameter NameAttribute value
MakerSAMTEC
Reach Compliance Codecompliant
body width0.295 inch
subject depth0.335 inch
body length3.62 inch
Connector typeBOARD CONNECTOR
Contact to complete cooperationAU ON NI
Contact completed and terminatedTIN OVER NICKEL
Contact point genderFEMALE
Contact materialPHOSPHOR BRONZE
contact modeRECTANGULAR
Contact resistance10 mΩ
Contact styleSQ PIN-SKT
Durability100 Cycles
Insulator colorBLACK
insulator materialLIQUID CRYSTAL POLYMER (LCP)
Manufacturer's serial numberSSW
Match contact row spacing0.1 inch
Installation option 1LOCKING
Installation methodSTRAIGHT
Number of connectorsONE
PCB row number3
Number of rows loaded3
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
PCB contact patternRECTANGULAR
PCB contact row spacing2.54 mm
Plating thickness10u inch
polarization keyPOLARIZED HOUSING
Rated current (signal)6.3 A
GuidelineUL, CSA
reliabilityCOMMERCIAL
Terminal length0.394 inch
Terminal pitch2.54 mm
Total number of contacts108

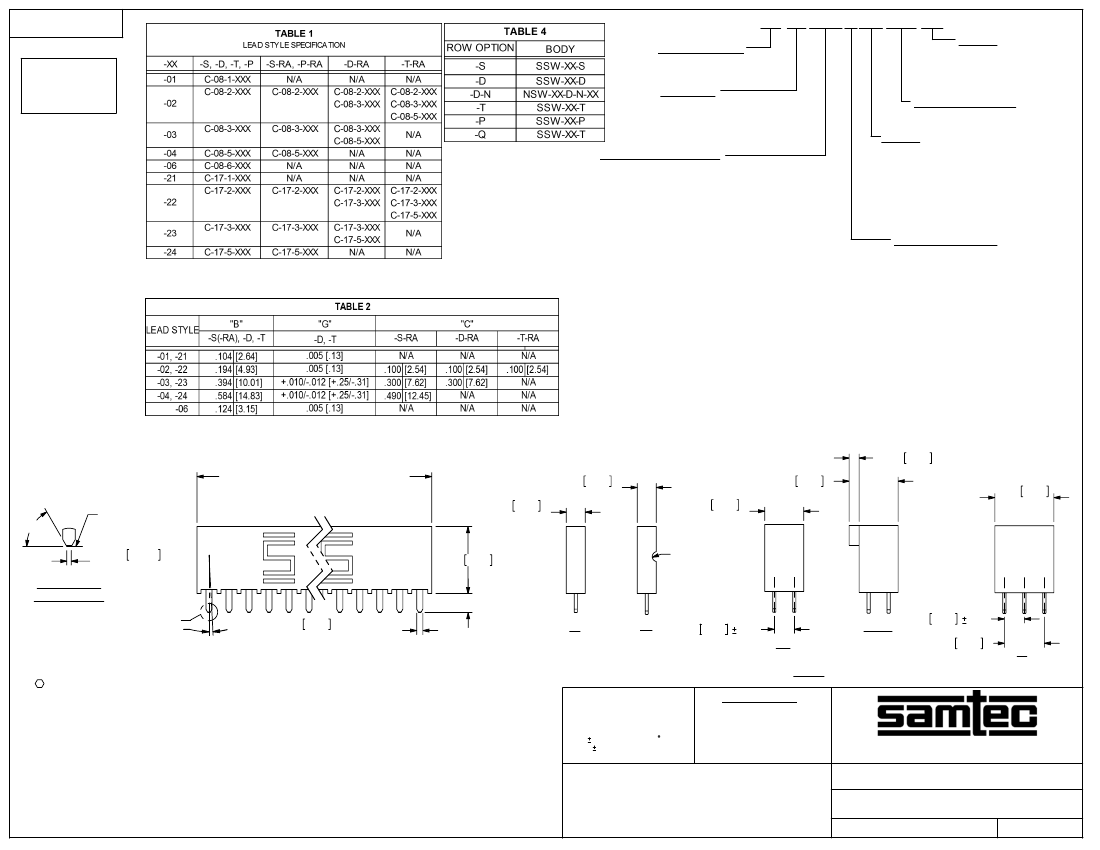

REVISION CA
DO NOT
SCALE FROM
THIS PRINT
SSW-1XX-XX-XXX-X-XX-XXX-XX
No OF POSITIONS
-01 THRU -50
(-P OPTION: 36 POS MAX)
LEAD STYLE
(SEE TABLE 1)
-01 THRU -06 (STD. INS. FORCE)
-21 THRU -24 (LOW INS. FORCE)
OPTION
-LL: LOCKING LEAD
(SEE FIG 4, SHT 2)
(N/A IN SINGLE ROW,
1 & 2 POSITION)
POLARIZING OPTION
INDICATE POS, SEE FIG 3, SHT 3
OPTION
-RA: RIGHT ANGLE (SEE FIG 2, SHT 2)
(STYLE -01 & -21 N/A)
-N: NOTCH (SEE FIG 6, SHT 3)
(ONLY AVAILABLE IN -D ROW)
(ONLY AVAILABLE IN 5, 7, 8, 10, 12,
13, 15, 17, 20, 25, 32, 36 POSITIONS)
(USE NSW-XX-D-N-XX BODY,
SEE TABLE 6)
PLATING SPECIFICATION
-G: 20µ" GOLD IN CONTACT AREA,
3µ" GOLD ON TAIL
-T: MATTE TIN CONTACT AND TAIL
(CONTACT -21 THRU -24 N/A)
-S: 30µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
-H: 30µ" HEAVY GOLD IN CONTACT AREA,
ROW SPECIFICATION
3µ" GOLD ON TAIL
-E: 50µ" EXTRA HEAVY GOLD IN CONTACT AREA,
-S: SINGLE
3µ" GOLD ON TAIL
-D: DOUBLE
(CONTACT -01 & -02 STRAIGHT ONLY)
-T: TRIPLE
-F: 3µ" FLASH SELECTIVE GOLD IN CONTACT AREA,
-P: SINGLE
MATTE TIN ON TAIL
-Q: TRIPLE WITH ONLY OUTER 2 ROWS
-STL: 30µ" SELECTIVE GOLD IN CONTACT AREA,
FILLED
TIN/LEAD (90/10 ± 5%) TAIL
-TL: TIN/LEAD (90/10 ± 5%) CONTACT AND TAIL
(AVAILABLE ONLY ON LEAD STYLES -01)
-TM: MATTE TIN CONTACT AND TAIL (CONTACT -21 THRU -24 N/A)
-SM: 30µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
-FM: 3µ" FLASH GOLD SELECTIVE IN CONTACT AREA,
MATTE TIN ON TAIL
-L: 10µ" LIGHT SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
.050 1.27 REF
((No. OF POS x .10[2.5]) + .02[0.5])
SEE NOTE 10
.0110 0.280
REF
.095 2.41
REF
.095 2.41
REF
.245 6.22
.195 4.95
REF
SEE NOTE 8
.295 7.49
REF
60°
.335 8.51
DETAIL 'A'
SCALE 4 : 1
SEE NOTE 5
NOTES:
'A'
*"B"
.031 0.79 X .016[0.41]
REF (TYP)
+.000
*"B"
- .005
FOR
-S
MACHINE FILL ONLY
-P
.100 2.54
"G"
-D
FIG 1
-D-N
.100 2.54
"G"
.200 5.08
-T
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MAXIMUM CUT FLASH: .015[.38] WITH NO FLASH BELOW STANDOFFS OR IN CONTACT HOLES.
3. MINIMUM CONTACT PUSHOUT FORCE: 1.5 LBS.
4. MAXIMUM ALLOWABLE BOW: .003[.08] INCH/INCH.
5. MAXIMUM ALLOWABLE SWAY: 2° (TYP) FOR HAND FILL & 1° (TYP) FOR MACHINE FILL.
6. MAXIMUM ALLOWABLE VARIATION BETWEEN ROWS: .010[.25].
7. "END WALLS" AFTER CUTTING SHOULD BE .020±.003 [.51±.08].
8. NOTCH ON -P-RA & -D-RA-N OPTIONS TO BE ORIENTED AS SHOWN.
9. SHEAR LOCATION TO BE WITHIN .001[.03] OF THE BREAK OFF CENTER LOCATION.
10. SHEAR LOCATION TO BE WITHIN .001[.03] OF THE BREAK OFF CENTER LOCATION
FOR MACHINE FILL.
11. LEAD STYLE X2 (SINGLE AND DOUBLE) -RA's TO BE LAYER PACKAGED. ALL OTHER -RA
LEAD STYLES: UNDER 5 POSITION TO BE LAYER PACKAGED, 5 AND UP TO BE PACKAGED
IN TUBES.
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.XX: .01 [.3]
.XXX: .005 [.13]
ANGLES
2
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
INSULATOR:
-S, -D, -D-N: VECTRA E130i, COLOR: BLACK UL94 V0
-P, -T: PCT, COLOR: BLACK UL94 V0
CONTACT: PHOSPHOR BRONZE, SPRING TEMPER
ALLOY 511 OR 510
(TENSILE STRENGTH 90-100 KSI)
(YEILD STRENGTH @ 2% OFFSET 88-98 KSI)
PER MIL-B-13501
THICKNESS: .0160±.001 [0.635±0.03]
F:\DWG\MISC\MKTG\SSW-1XX-XX-XXX-X-XX-XXX-XX-MKT.SLDDRW
SHEET SCALE: 2:1
ASSEMBLY, SOCKET STRIP .016 X .031 TAIL
SSW-1XX-XX-XXX-X-XX-XXX-XX
06/12/1987
SHEET
1
OF
3
BY:
PURVIS
