SmartLED
®
White Hyper-Bright LED
LW L88S
Abgekündigt nach OS-PD-2005-003
Obsolete acc. to OS-PD-2005-003
Besondere Merkmale
•
Gehäusetyp:
SMT Gehäuse SCD 80, farbiger
diffuser Verguss
•
Besonderheit des Bauteils:
kleinste Bauform
1,7 x 0,8 x 0,65 mm (LxBxH)
•
Farbort:
x = 0,33, y = 0,33 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
5600 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
horizontal 170°, vertikal 130°
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
4 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten und
Wellenlöten (TTW)
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8-mm Gurt mit 5000/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-B
Features
•
package:
SMT package SCD 80, colored
diffused resin
•
feature of the device:
smallest
package 1.7 x 0.8 x 0.65 mm (LxWxH)
•
color coordinates:
x = 0.33, y = 0.33 acc. to
CIE 1931 (white)
•
typ. color temperature:
5600 K
•
color reproduction index:
80
•
viewing angle:
horizontal 170°, vertical 130°
•
technology:
InGaN
•
optical efficiency:
4 lm/W
•
grouping parameter:
luminous intensity, color
coordinates
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering and
TTW soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 5000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-B
Applications
• flat backlighting (LCD, cellular phones,
switches, displays)
• toys
• signal and symbol luminary
• marker lights (e.g. steps, exit ways, etc.)
Anwendungen
• flache Hinterleuchtung (LCD, Mobile Phone,
Schalter, Display)
• Spielsachen
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (Stufen, Fluchtwege
u. ä.)
2005-03-02
1
LW L88S
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 16
Lichtstrom
2)
Seite 16
Bestellnummer
Type
Luminous
Intensity
1)
page 16
I
F
= 10 mA
I
V
(mcd)
11.2 ...22.4
18.0 ...45.0
35.5 ...71.0
11.2 ...22.4
18.0 ...45.0
35.5 ...71.0
Luminous
Flux
2)
page 16
I
F
= 10 mA
Φ
V
(mlm)
65 (typ.)
120 (typ.)
210 (typ.)
65 (typ.)
120 (typ.)
210 (typ.)
Ordering Code
■
LW L88S-L1M1-35
■
LW L88S-M1N2-35
■
LW L88S-N2P2-35
■
LW L88S-L1M1-25
■
LW L88S-M1N2-25
■
LW L88S-N2P2-25
white
Q65110A0048
Q65110A0046
Q65110A0044
on request
on request
on request
white
■
Abgekündigt nach OS-PD-2005-003 - werden durch LW L28S RoHS Compliant ersetzt werden
Obsolete acc. to OS-PD-2005-003 - will be replaced by LW L28S RoHS Compliant
Letzte Bestellung / Last Order: 2005-08-31
Letzte Lieferung / Last Delivery: 2006-02-28

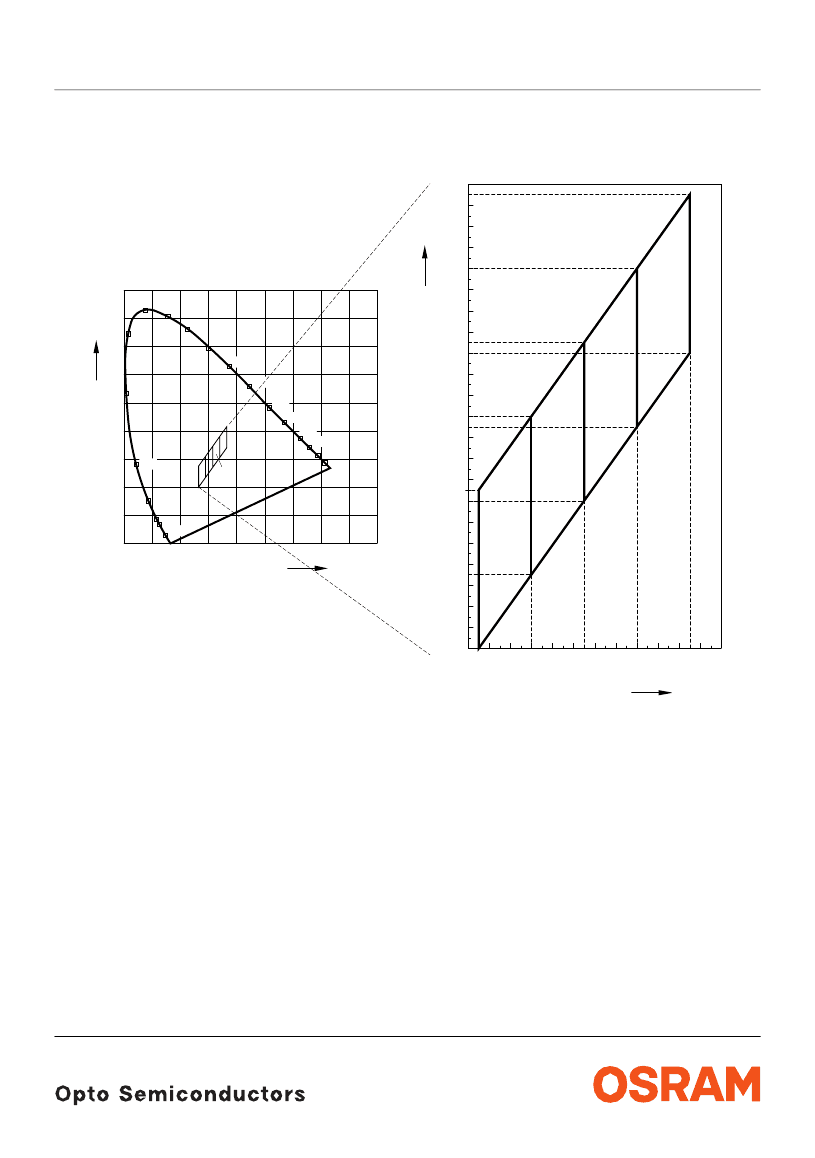

Anm.: -25 Farbselektiert nach Farbortgruppen, Lieferung in Einzelgruppen(siehe
Seite 5)
Note: -25 Color selection acc. to chromaticity coordinate groups, delivery in single groups (see
page 5)
2005-03-02
2
LW L88S
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 16
(typ.)
5)
page 16
Chromaticity coordinate x acc. to CIE 1931
I
F
= 10 mA
Farbkoordinate y nach CIE 1931
5)
Seite 16
(typ.)
5)
page 16
Chromaticity coordinate y acc. to CIE 1931
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 16
Forward voltage
6)
page 16
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 10 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 10 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.33*
Einheit
Unit
–
y
0.33*
–
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
170 (horizontal)
130 (vertical)
3.4
3.8
0.01
10
–0.1
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
x
µ
A
µ
A
10
-3
/K
(typ.)
TC
y
–0.2
10
-3
/K
(typ.)
TC
V
–3.1
mV/K
(typ.)
η
opt
4
lm/W
2005-03-02
4
