3625

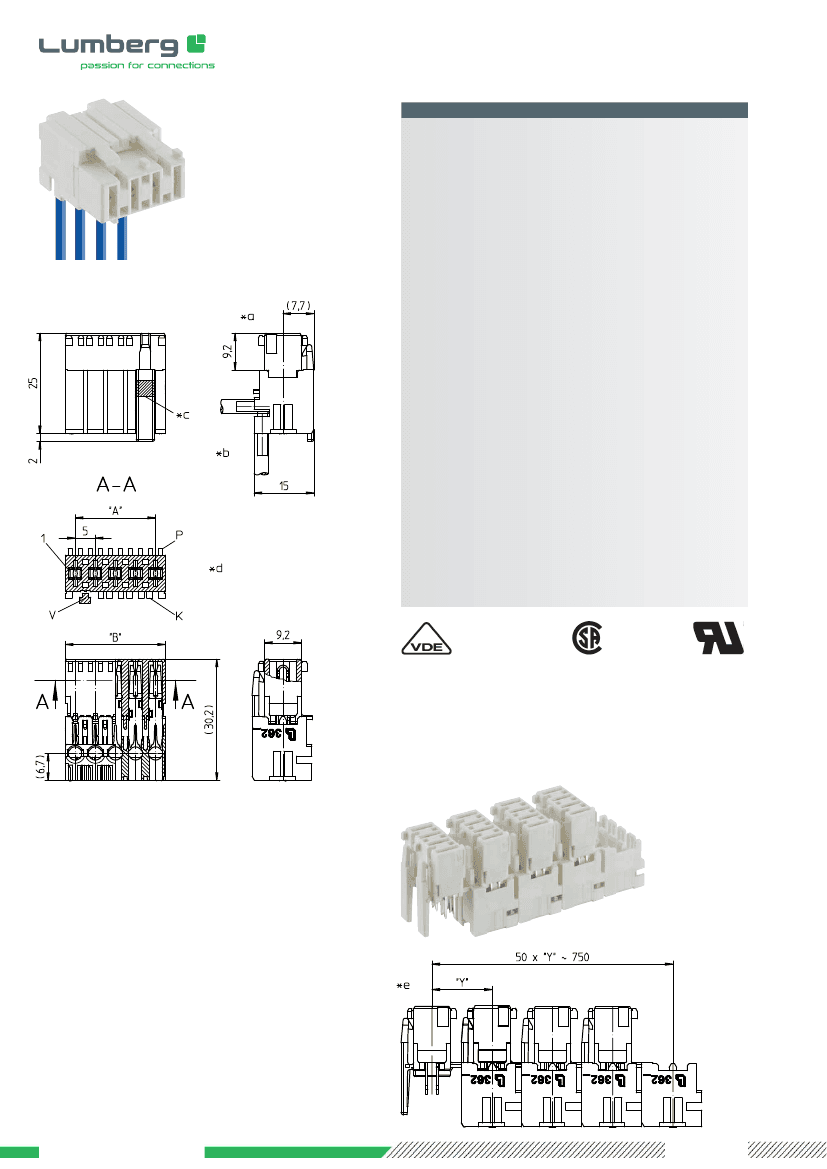

RAST-5-Steckverbinder für indirektes Stecken, in Schneid-
klemmtechnik (SKT), mit Außenverriegelung, ohne Teilungs-
verlust anreihbar
1. Temperaturbereich
3625
3625 M08
3625 M20
2. Werkstoffe
Kontaktträger 3625
Kontaktträger 3625 M08
2
Kontaktträger 3625 M20
3
Kontaktfeder
3. Mechanische Daten
Steckkraft/Kontakt
4
Ziehkraft/Kontakt
4
Kontaktierung mit
-40 °C/+110 °C
1
-40 °C/+130 °C
1
-40 °C/+130 °C
1
PA, V2 nach UL 94
PA, V2 nach UL 94
PA, V0 nach UL 94
CuSn, versilbert
≤
4,0 N
≥
1,0 N
Flachsteckmesser 6,3 x 0,8 mm nach
DIN 46244,
Messerleisten 364... V167,
Messerleisten nach RAST-5-Standard
Anschließbare Leiter Schneidklemmbereich
Querschnitt
1,0–1,5 mm
2
Isolationsdurchmesser
≤
3,0 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
20 °C)
Durchgangswiderstand
≤
5 mΩ
Bemessungsstrom
16 A/1,5 mm
2
bei T
U
70 °C
12 A/1,0 mm
2
bei T
U
70 °C
Bemessungsspannung
5
250 V AC
I (IEC)/0 (UL) (CTI
≥
600)
Isolierstoffgruppe 3625
5
Isolierstoffgruppe 3625 M08
5
IIIa (IEC)/2 (UL) (CTI
≥
250)
Isolierstoffgruppe 3625 M20
5
I (IEC)/0 (UL) (CTI
≥
600)
Kriechstrecke
3,6 mm
Luftstrecke
3,6 mm
Isolationswiderstand
> 10 GΩ
1
obere Grenztemperatur (Kontaktträger) RTI (elektr.) der UL Yellow Card
2
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
3
Material halogenfrei, GWFI 960 °C (0,75 mm), GWIT 775 °C (0,75 mm)
4
gemessen mit einem polierten Stahlflachstift, Nennmaß 0,8 mm
5
nach IEC 60664/DIN EN 60664, CTI-UL-Klassifizierung nach ANSI/UL 746A
®
®
Reg.-Nr. B317
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Leiterabgang 90° oder 180°
cable departure 90° or 180°
sortie des fils à 90° ou 180°
*c Farbkodierung (FB) optional nach Kundenspezifikation
color keying option (FB) acc. to customer’s specification
codage en couleur (FB) optionel, suivant spécification du client
*d K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Verriegelung
V = lock
V = verrouillage
*e Verkettung der Bauteile (Lieferzustand)
chaining of the component parts (state of delivery)
composants en bande (état de livraison)
www.lumberg.com
11/2012
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3625
RAST 5 connector for indirect mating, insulation displace-
ment technology (IDT), with exterior locking, consecutive
placement without loss of pitch
1. Temperature range
3625
3625 M08
3625 M20
2. Materials
Insulating body 3625
Insulating body 3625 M08
2
Insulating body 3625 M20
3
Contact spring
3. Mechanical data
Insertion force/contact
4
Withdrawal force/contact
4
Mating with
-40 °C/+110 °C
-40 °C/+130 °C
1
-40 °C/+130 °C
1
PA, V2 according to UL 94
PA, V2 according to UL 94
PA, V0 according to UL 94
CuSn, silvered
1
3625
Connecteur RAST 5 pour enfichage indirect, technologie
de déplacement d’isolant, avec verrouillage extérieur, em-
boîtable sans perte de pas
1. Température d’utilisation
3625
3625 M08
3625 M20
2. Matériaux
Corps isolant 3625
Corps isolant 3625 M08
2
Corps isolant 3625 M20
3
Ressort de contact
3. Caractéristiques mécaniques
Force d’insertion/contact
4
Force de séparation/contact
4
Raccordement avec
-40 °C/+110 °C
1
-40 °C/+130 °C
1
-40 °C/+130 °C
1
PA, V2 suivant UL 94
PA, V2 suivant UL 94
PA, V0 suivant UL 94
CuSn, argenté
≤
4.0 N
≥
1.0 N
tab 6.3 x 0.8 mm according to
DIN 46244,
tab headers 364... V167,
tab headers acc. to RAST 5 standard
Connectable conductors insulation displacement terminal
Section
1.0–1.5 mm
2
Insulation diameter
≤
3.0 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
Contact resistance
≤
5 mΩ
Rated current
16 A/1.5 mm
2
at T
amb
70 °C
12 A/1.0 mm
2
at T
amb
70 °C
Rated voltage
5
250 V AC
I (IEC)/0 (UL) (CTI
≥
600)
Material group 3625
5
Material group 3625 M08
5
IIIa (IEC)/2 (UL) (CTI
≥
250)
Material group 3625 M20
5
I (IEC)/0 (UL) (CTI
≥
600)
Creepage distance
3.6 mm
Clearance
3.6 mm
Insulation resistance
> 10 GΩ
1
upper limit temperature (insulating body) RTI (electr.) acc. to UL Yellow Card
2
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
3
material halogen-free, GWFI 960 °C (0.75 mm), GWIT 775 °C (0.75 mm)
4
measured with a polished flat steel pin, nominal thickness 0.8 mm
5
acc. to IEC 60664/DIN EN 60664, CTI UL classification acc. to ANSI/UL 746A
≤
4,0 N
≥
1,0 N
fiche plate, 6,3 x 0,8 mm suivant
DIN 46244,
réglettes à couteaux 364... V167,
réglettes à couteaux suivant
standard RAST 5
Conducteurs raccordables à déplacement d’isolant
Section
1,0–1,5 mm
2
Diamètre d’isolement
≤
3,0 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
(à T
amb
20 °C)
Résistance de contact
≤
5 mΩ
Courant assigné
16 A/1,5 mm
2
à T
amb
70 °C
12 A/1,0 mm
2
à T
amb
70 °C
Tension assignée
3
250 V AC
Groupe de matériau 3625
5
I (CEI)/0 (UL) (CTI
≥
600)
Groupe de matériau 3625 M08
5
IIIa (CEI)/2 (UL) (CTI
≥
250)
Groupe de matériau 3625 M20
5
I (CEI)/0 (UL) (CTI
≥
600)
Distance d’isolement
3,6 mm
Ligne de fuite
3,6 mm
Résistance d’isolement
> 10 GΩ
1
température limite supérieure (corps isolant) RTI (électr.) suivant
UL Yellow Card
2
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
3
matériau exempt d’halogènes, GWFI 960 °C (0,75 mm), GWIT 775 °C (0,75 mm)
4
mesurée avec une tige plate d’acier poli, épaisseur nominale 0,8 mm
5
suivant CEI 60664/DIN EN 60664, classification CTI UL suivant ANSI/UL 746A
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
VE
PU
UE
Abmessungen
Dimensions
Dimensions
A (mm)
B (mm)
3625 02
3625 03
3625 04
5- bis 8-polig in Vorbereitung
5–8 poles in preparation
5–8 pôles en préparation
2
3
4
5
6
7
8
3600
2250
1800
1350
900
900
900
5,0
10,0
15,0
20,0
25,0
30,0
35,0
10,0
15,0
20,0
25,0
30,0
35,0
40,0
3625 05
3625 06
3625 07
3625 08
*
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 5.84 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 5.84 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 5.84 et site Internet www.lumberg.com.
Verpackung: verkettet, im Karton
Packaging: chained, in a cardboard box
Emballage: en bandes, dans un carton
