Hyper Mini TOPLED
®
White Hyper-Bright LED
LW M673
Besondere Merkmale
•
Gehäusetyp:
weißes SMT Gehäuse
•
Besonderheit des Bauteils:
kleine Bauform
für Anwendungen mit wenig Platzbedarf
•
Farbort:
x = 0,32, y = 0,31 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
7300 K
•
Farbwiedergabeindex:
85
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
InGaN
•
optischer Wirkungsgrad:
6 lm/W
•
Gruppierungsparameter:
Lichtstärke, Farbort
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 3000/Rolle, ø180 mm
oder 12000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
MIL STD 883 D, Method 3015.7
Features
•
package:
white SMT package
•
feature of the device:
small package for
applications where small space is required
•
color coordinates:
x = 0.32, y = 0.31 acc. to
CIE 1931 (white)
•
typ. color temperature:
7300 K
•
color reproduction index:
85
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
InGaN
•
grouping parameter:
luminous intensity,
color coordinates
•
optical efficiency:
6 lm/W
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 3000/reel, ø180 mm
or 12000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
MIL STD 883 D, Method 3015.7
Applications
• outdoor displays
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting. (e.g. dashboard
backlighting, etc.)
• substitution of micro incandescent lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
• scanners
Anwendungen
• Informationsanzeigen im Aussenbereich
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Instrumentenbeleuchtung, u.ä.)
• Ersatz von Kleinst-Glühlampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
• Scanner
2000-03-01
1
OPTO SEMICONDUCTORS
LW M673
Kennwerte
(
T
A
= 25 °C)
Characteristics
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
1)
(typ.)
Chromaticity coordinate x acc. to CIE 1931
1)
I
F
= 20 mA
Farbkoordinate y nach CIE 1931
1)
(typ.)
Chromaticity coordinate y acc. to CIE 1931
1)
I
F
= 20 mA

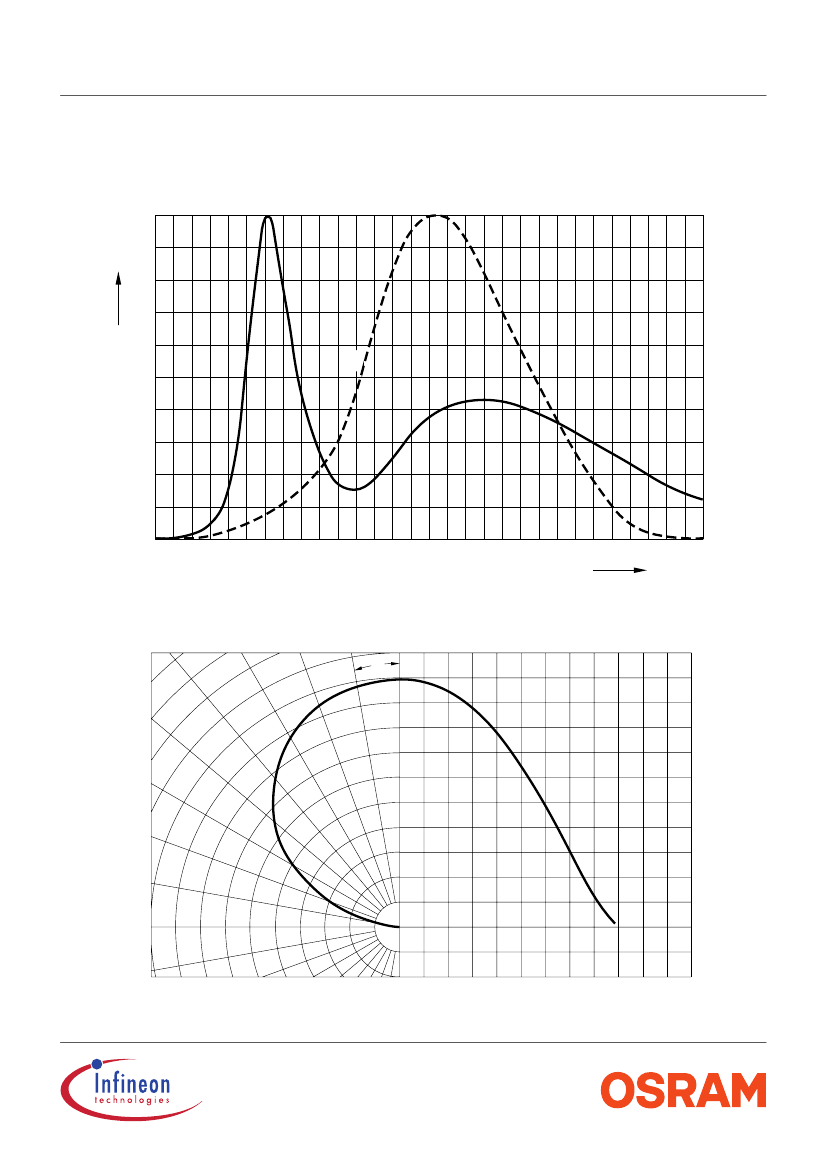

Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlaßspannung
Forward voltage
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 20 mA
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 20 mA
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
1)
Symbol
Symbol
x
Wert
Value
0.32
Einheit
Unit
–
y
0.31
–
(typ.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
3.5
4.2
0.01
10
0.1
Grad
deg.
V
V
V
F
V
F
I
R
I
R
TC
x
µ
A
µ
A
10
-3
/K
(typ.)
TC
y
0.3
10
-3
/K
(typ.)
TC
V
η
opt
– 3.0
mV/K
(typ.)
6
lm/W
Farbortgruppen
Chromaticity coordinate groups
x
min.
0.290
0.315
0.340
max.
0.315
0.340
0.365
min.
0.220
0.270
0.320
y
max.
0.320
0.370
0.420
Farbortgruppen werden mit einer
Stromeinprägedauer von 25 ms und einer
Genauigkeit von ±0,01 ermittelt.
Chromaticity coordinate groups are tested at a
current pulse duration of 25 ms and an accuracy
of ±0.01.
Gruppe
Group
3
4
5
2000-03-01
4
OPTO SEMICONDUCTORS
