IRFWZ24A

Description
Power Field-Effect Transistor, 17A I(D), 60V, 0.07ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, D2PAK-3
CategoryDiscrete semiconductor    The transistor
File Size284KB,6 Pages
ManufacturerSAMSUNG
Websitehttp://www.samsung.com/Products/Semiconductor/
Download Datasheet Parametric Compare View All

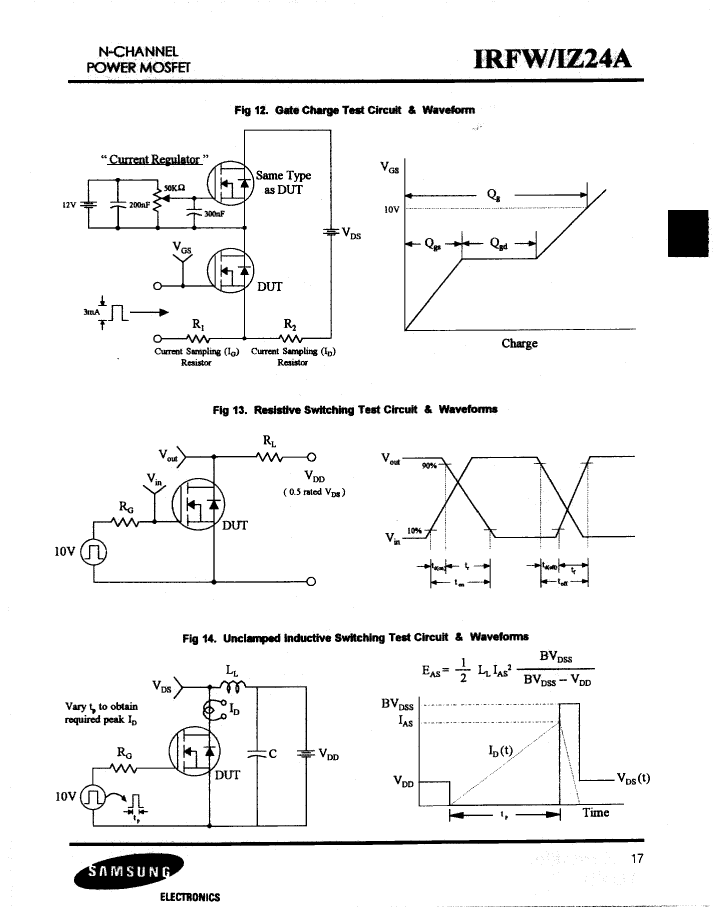

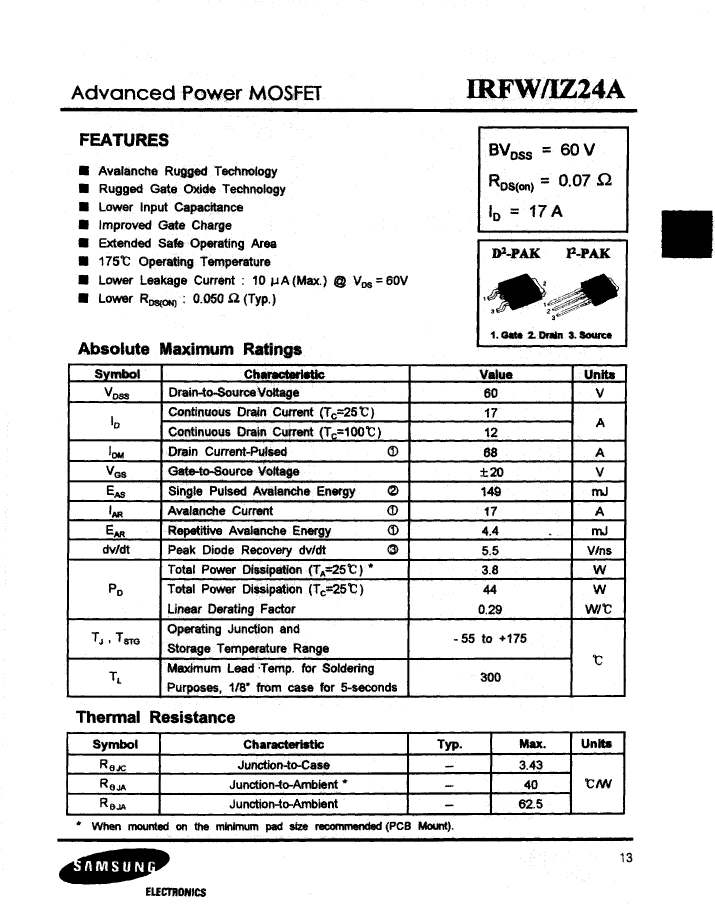

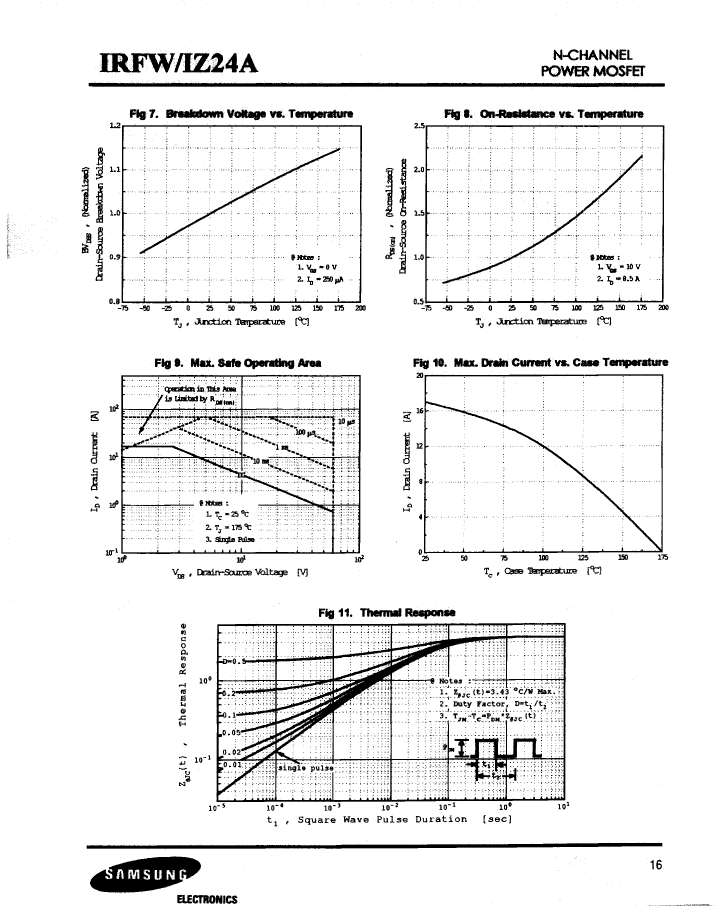

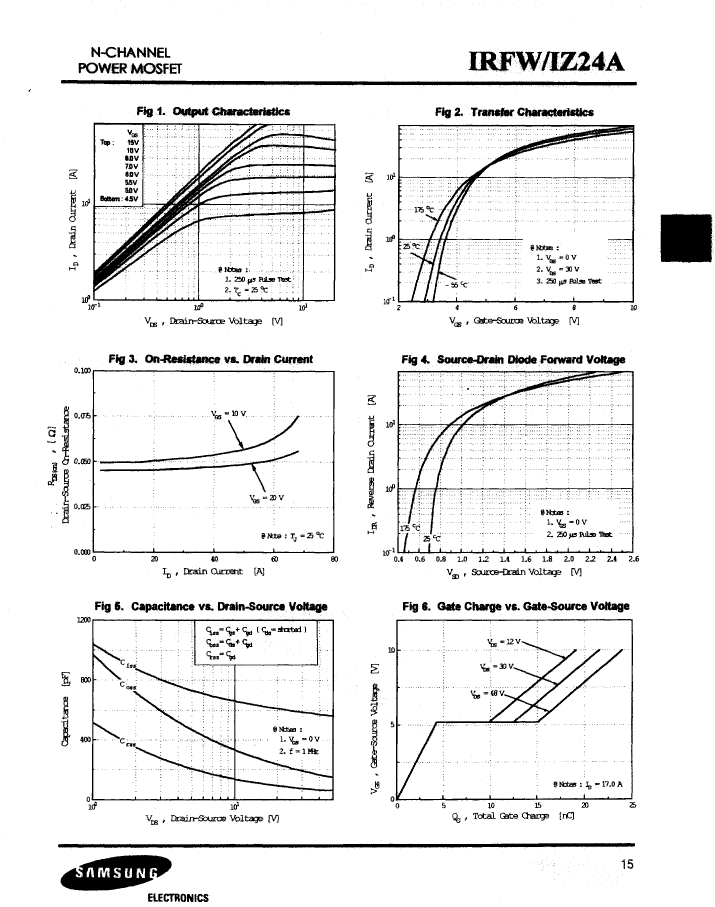

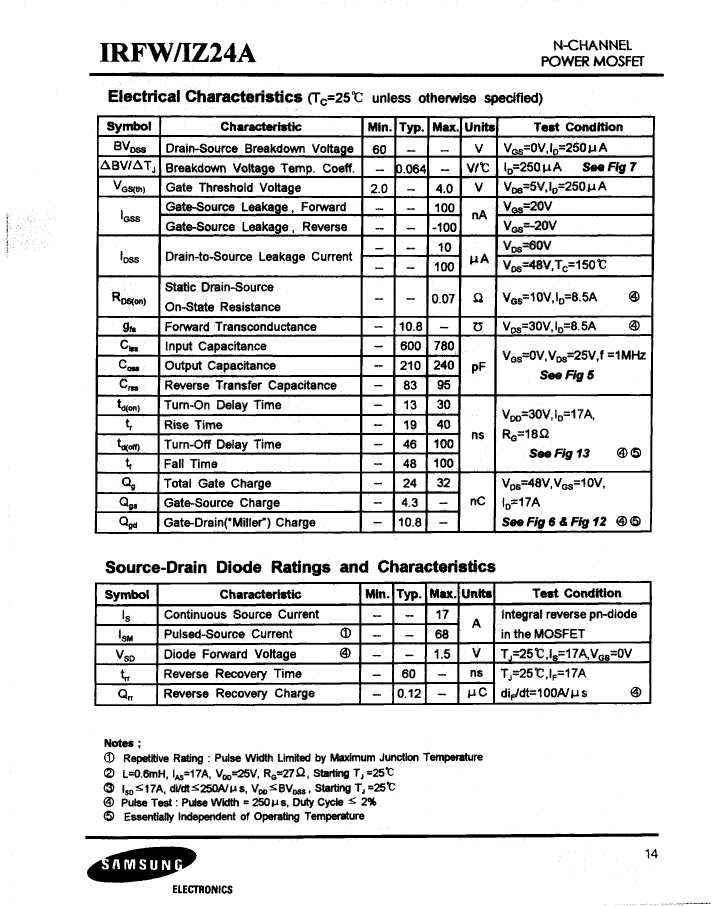

IRFWZ24A Overview

Power Field-Effect Transistor, 17A I(D), 60V, 0.07ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, D2PAK-3

IRFWZ24A Parametric

Parameter NameAttribute value
MakerSAMSUNG
package instructionSMALL OUTLINE, R-PSSO-G2
Contacts3
Reach Compliance Codeunknown
ECCN codeEAR99
Avalanche Energy Efficiency Rating (Eas)149 mJ
Shell connectionDRAIN
ConfigurationSINGLE WITH BUILT-IN DIODE
Minimum drain-source breakdown voltage60 V
Maximum drain current (ID)17 A
Maximum drain-source on-resistance0.07 Ω
FET technologyMETAL-OXIDE SEMICONDUCTOR
JESD-30 codeR-PSSO-G2
Number of components1
Number of terminals2
Operating modeENHANCEMENT MODE
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Polarity/channel typeN-CHANNEL
Maximum pulsed drain current (IDM)68 A
Certification statusNot Qualified
surface mountYES
Terminal formGULL WING
Terminal locationSINGLE
transistor applicationsSWITCHING
Transistor component materialsSILICON

IRFWZ24A Related Products

IRFWZ24A IRFIZ24A
Description Power Field-Effect Transistor, 17A I(D), 60V, 0.07ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, D2PAK-3 Power Field-Effect Transistor, 17A I(D), 60V, 0.07ohm, 1-Element, N-Channel, Silicon, Metal-oxide Semiconductor FET, I2PAK-3
Maker SAMSUNG SAMSUNG
package instruction SMALL OUTLINE, R-PSSO-G2 IN-LINE, R-PSIP-T3
Contacts 3 3
Reach Compliance Code unknown unknown
ECCN code EAR99 EAR99
Avalanche Energy Efficiency Rating (Eas) 149 mJ 149 mJ
Configuration SINGLE WITH BUILT-IN DIODE SINGLE WITH BUILT-IN DIODE
Minimum drain-source breakdown voltage 60 V 60 V
Maximum drain current (ID) 17 A 17 A
Maximum drain-source on-resistance 0.07 Ω 0.07 Ω
FET technology METAL-OXIDE SEMICONDUCTOR METAL-OXIDE SEMICONDUCTOR
JESD-30 code R-PSSO-G2 R-PSIP-T3
Number of components 1 1
Number of terminals 2 3
Operating mode ENHANCEMENT MODE ENHANCEMENT MODE
Package body material PLASTIC/EPOXY PLASTIC/EPOXY
Package shape RECTANGULAR RECTANGULAR
Package form SMALL OUTLINE IN-LINE
Polarity/channel type N-CHANNEL N-CHANNEL
Maximum pulsed drain current (IDM) 68 A 68 A
Certification status Not Qualified Not Qualified
surface mount YES NO
Terminal form GULL WING THROUGH-HOLE
Terminal location SINGLE SINGLE
transistor applications SWITCHING SWITCHING
Transistor component materials SILICON SILICON
