ACCESSORIES
ACCESSOIRES
PT/451

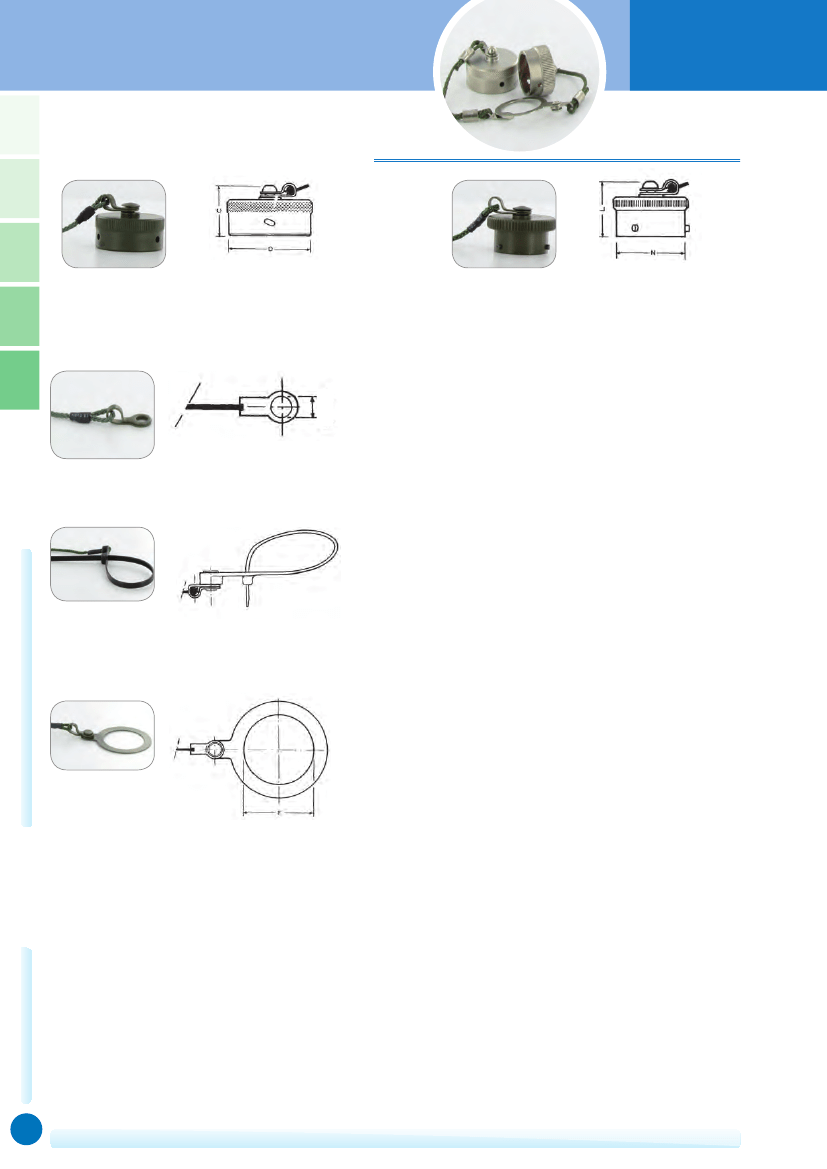

Protective caps /
Bouchons de protection
Protective cap for 00, 01, 02 and 07 shell types
Bouchons de protection pour les types
de boîtiers 00, 01, 02 et 07
Protective cap for 06 & 08 shell types
Bouchons de protection pour les les types
de boîtiers 06 et 08
Ø 3½6
Termination of the nylon cord (or metal chain) for 00, 02 shell types
protective caps½
Type de fixation de la cordelette nylon (ou chainette métallique) pour
les bouchons de protection des types de boîtiers 00, 02½
Termination of the nylon cord for 06, 08, 01 shell types protective
caps (there is no termination on the metal chain).
Type de fixation de la cordelette nylon pour les bouchons de protection
des types de boîtiers 06, 08, 01 (il n’y a aucune fixation sur la chaînette
métallique)½
Termination of the nylon cord (or metal chain) for 07 shell type
protective caps½
Type de fixation de la cordelette nylon (ou chainette métallique) pour
les bouchons de protection des types de boîtiers 07½
Amphenol
52
Length of the nylon cord (or metal chain)
From the protective cap to the cord / chain extremity:
• 160 mm long for 01, 06, 08 shell types protective caps.
• 105 mm long for 00, 02, 07 shell types protective caps.
Longueur de la cordelette nylon (ou chaînette métallique)
A partir du bouchon de protection jusqu'à l'extrémité de la cordelette / chaînette :
• 160 mm pour les bouchons de protection des types de boîtiers 01, 06 et 08.
• 105 mm pour les bouchons de protection des types de boîtiers 00, 02 et 07.
information & contact : www.451-connectors.com
PT/451
Shell size
Taille du boîtier
8
10
12
14
16
18
20
22
24
C
20
20
20
20
20
20
20
20
21
Ø D max.
17.9
20.7
25.4
28.7
31.9
34½7
38.0
41.2
44½3
ØF
14½7
17.9
22.6
25.8
29.0
32.2
35.3
38.5
41½7
L max.
18.2
18.2
18.2
18.2
18.2
18.2
19.8
19.8
20.6
ØN
12.01
14.99
19.05
22.23
25.40
28.58
31.75
34.93
38.10
PT / 451 Caps
Protective cap type:
F:
For plug
EC:
For square flange receptacle
ER:
For jam nut receptacle
P:
For inline receptacle
Wire type:
N:
Nylon cord (standard version)
Blank for metal chain
PT:
For plugs with nylon cord only
Omit for all other versions and for metal chain
B
ER
N
-
08
-
Corresponding connector shell size:
8/10/12/14/16/18/20/22/24
Finish:
Blank for olive-drab cadmium.
01:
Bright cadmium
02:
Black anodised - ROHS compliant
07:
Electroless nickel - ROHS compliant
Bouchons PT / 451
Types de bouchons de protection :
F :
Pour fiche
EC :
Pour embase carrée
ER :
Pour embase à écrou
P :
Pour prolongateur
Type de corde :
N :
Cordelette nylon (version standard)
Néant pour chaînette metallique
PT :
Pour fiches avec cordelette nylon seulement
Néant pour toutes les autres versions et les chaînettes metalliques
B
ER
N
-
08
-
Taille de boîtier du connecteur correspondant :
08/10/12/14/16/18/20/22/24
Traitement de surface :
Néant pour cadmié vert olive½
01 :
Cadmié blanc
02 :
Oxydation anodique noire - conforme ROHS
07 :
Nickel chimique - conforme ROHS
all dimensions are in mm
information & contact : www.451-connectors.com
Amphenol
53
