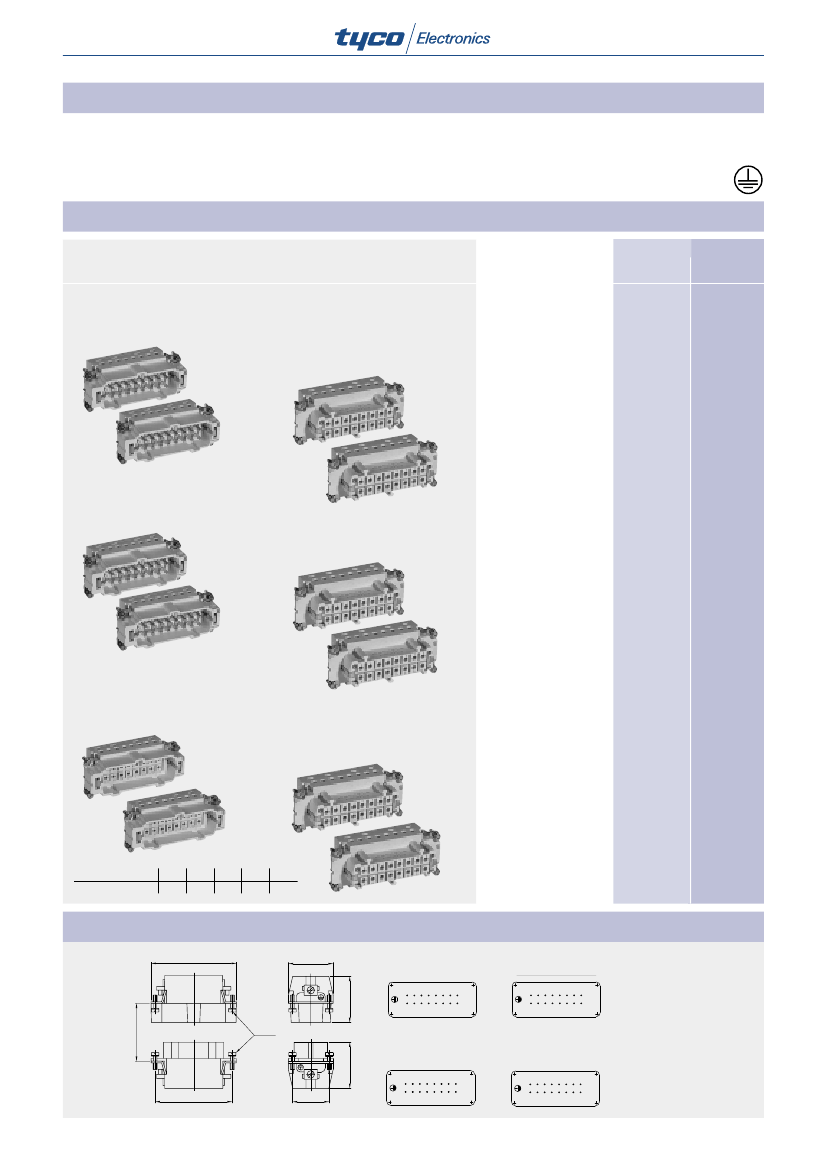

Crimp terminal for screw machined HE crimp contacts
Baugröße/Size
10
Kontaktzahlen
No. of contacts
(2 x 16)
32 +
400 V/16 A
Bezeichnung
Description
Stifteinsatz/Male
insert
Schraubanschluss/Screw
terminal
Buchseneinsatz/Female
insert
Bestelltext
Designation
Bestell-Nr./Order
No.
Stifteinsatz
Buchseneinsatz
Male insert
Female insert
HE.16.Sti.S.B 1-16
HE.16.Sti.S.B 17-32
1-1103638-1
1-1103638-9
HE.16.Bu.S.B 1-16
HE.16.Bu.S.B 17-32
1-1103639-1
1-1103639-9
Federzug-Anschluss/Spring
Clamp terminal
HE.16.STI.SC.B. 1-16
HE.16.STI.SC.B.17-32
7-1103638-1
7-1103638-9
HE.16.BU.SC.B. 1-16
HE.16.BU.SC.B.17-32
7-1103639-1
7-1103639-9
Crimpanschluss/Crimp
terminal
HE.16.Sti.C.B 1-16
HE.16.Sti.C.B 17-32
2-1103638-3
2-1103638-9
Maße/Dimensions
mm
A
B
77,5 83,5
C
33
D
34
E
35
HE.16.Bu.C.B 1-16
HE.16.Bu.C.B 17-32
2-1103639-3
2-1103639-9
Passende Crimpkontakte siehe Seite 35, Passende Crimpwerkzeuge siehe Seite 35
Suitable Crimp contacts see page 35, Suitable Crimping tools see page 35
Maßbild mm
Dimensions mm
Sti
B
C
Anschlußseite Stift
Contact arrangement Male insert
1 2 3 4 5 6 7 8
17 18 19 20 2122 23 24
25 26 27 28 29 30 31 32
D
9 10 11 12 13 14 15 16
*19,5
M3x10
Anschlußseite Buchse
Contact arrangement Female insert
E
9 10 11 12 13 14 15 16
25 26 27 28 29 30 31 32
17 18 19 20 2122 23 24
Bu
A
*Abstand für sichere Kontaktgabe max. 21 mm
27
1 2 3 4 5 6 7 8
142
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten Tyco Electronics Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
Fettdruck = ab Lager/bold = on stock
All specifications subject to change. Consult Tyco Electronics for latest design specifications.
HTS Industrie-Steckverbinder
HTS Heavy Duty Connectors

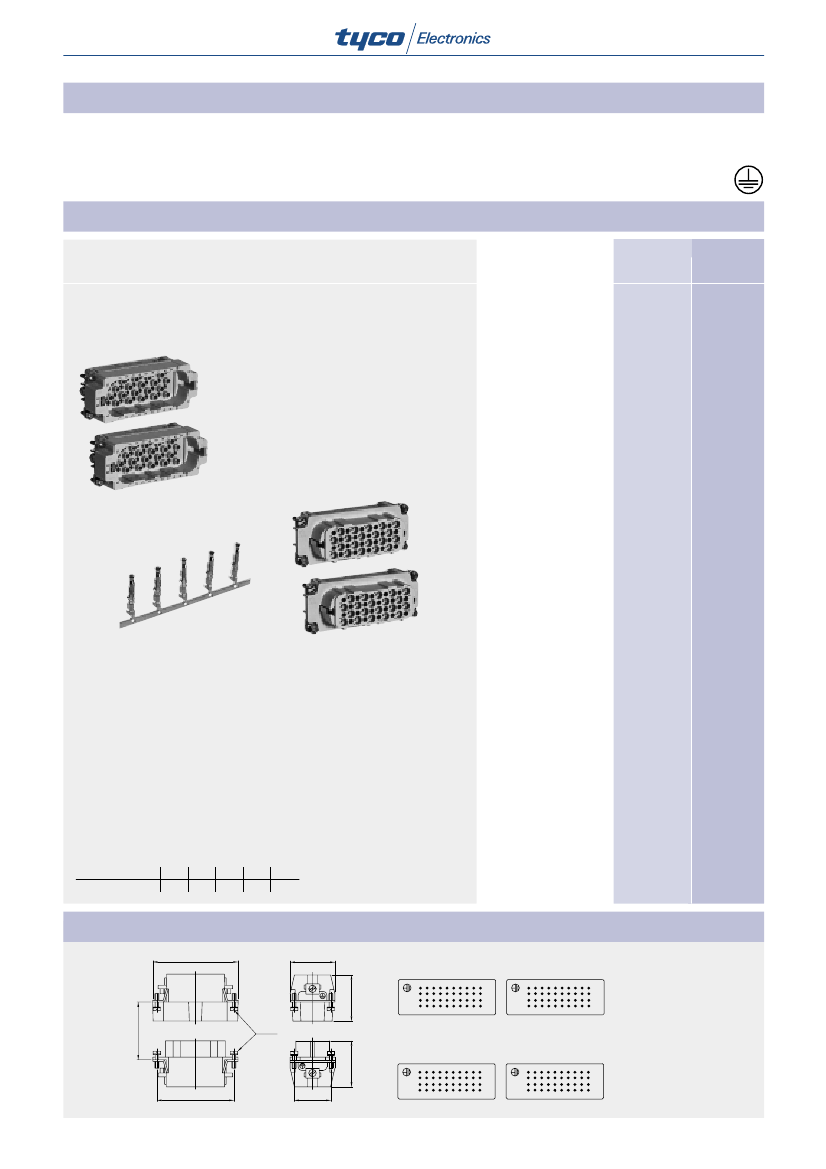

HSB.12/35 Kontakteinsätze/Contact
inserts
Schraubanschluss
Screw terminal
Baugröße/Size
10
Kontaktzahlen
No. of contacts
(2 x 6)
12 +
400 V/35 A
Bezeichnung
Description
Stifteinsatz/Male
insert
Schraubanschluss/Screw
terminal
Buchseneinsatz/Female
insert
Bestelltext
Designation
Bestell-Nr./Order
No.
Stifteinsatz
Buchseneinsatz
Male insert
Female insert
HSB.6/35.Sti.S 1-6
HSB.6/35.Sti.S 7-12
1-1104204-1
1-1104206-1
HSB.6/35.Bu.S 1-6
HSB.6/35.Bu.S 7-12
1-1104205-1
1-1104207-1
Maße/Dimensions
mm
A
B
77,5 83,5
C
33
D
33
E
33,5
Maßbild mm
Dimensions mm
Sti
B
C
Anschlußseite Stift
Contact arrangement Male insert
1
D
2
4
6
10
11
12
3
5
7
8
9
*19,5
M3x10
Anschlußseite Buchse
Contact arrangement Female insert
E
2
4
1
3
6
5
10
7
11
8
12
9
Bu
A
*Abstand für sichere Kontaktgabe max. 21 mm
27
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten Tyco Electronics Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
Fettdruck = ab Lager/bold = on stock
All specifications subject to change. Consult Tyco Electronics for latest design specifications.
143
HTS Industrie-Steckverbinder
HTS Heavy Duty Connectors

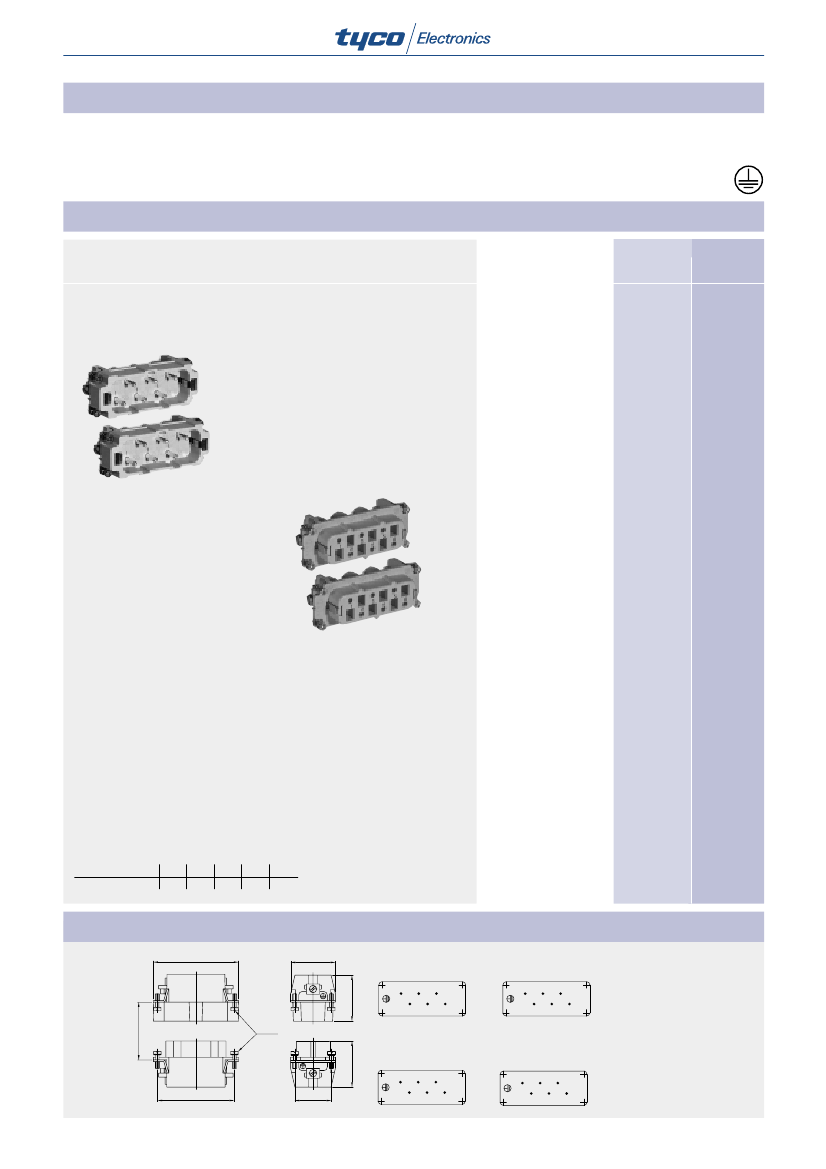

HN.D.80/HN.2D.144 Kontakteinsätze/Contact
inserts
Crimpanschluss für gedrehte HN.D Crimpkontakte
Crimp terminal for screw machined HN.D crimp contacts
Baugröße/Size
10
Kontaktzahlen
No. of contacts
(2 x 40/2 x 72)
80/144 +
250 V/10 A
Bestell-Nr./Order
No.
Stifteinsatz
Buchseneinsatz
Male insert
Female insert
Bezeichnung
Description
Stifteinsatz/Male
insert
Crimpanschluss/Crimp
terminal
Buchseneinsatz/Female
insert
Bestelltext
Designation
2xHN.D.40.Sti.C
2-1103110-3
2xHN.D.40.BU.C
2-1103111-3
Crimpanschluss/Crimp
terminal
HN.2D.72.Sti.C.B 1- 72
HN.2D.72.Sti.C.B 73-144
2-1103208-3
2-1103209-3
HN.2D.72.Bu.C.B 1- 72
HN.2D.72.Bu.C.B 73-144
HN.D.80
Maße/Dimensions
mm
HN.2D.144
Maße/Dimensions
mm
A
B
C
33
C
34
D
35
D
36,5
E
35
E
37
77,5 84,5
A
B
77,5 83,5
2-1103212-3
2-1103213-3
Passende Crimpkontakte siehe Seite 33, Passende Crimpwerkzeuge siehe Seite 33
Suitable Crimp contacts see page 33, Suitable Crimping tools see page 33
Maßbild mm/Dimensions
mm
B
C
Anschlußseite Stift/Contact
arrangement Male insert
HN.D.80
HN.2D.144
D
A
B
C
D
1 2 3 4 5 6 7 8 9 10
A
B
C
D
1 2 3 4 5 6 7 8 9 10
1
61
12
72
73
133
84
144
Sti
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
*19,5
M3x10
Bu
A
*Abstand für sichere Kontaktgabe max. 21 mm
27
Anschlußseite Buchse/Contact
arrangement Female insert
HN.2D.144
HN.D.80
E
D
C
B
A
1 2 3 4 5 6 7 8 9 10
D
C
B
A
1 2 3 4 5 6 7 8 9 10
61
1
72
12
133
73
144
84
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
144
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten Tyco Electronics Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
Fettdruck = ab Lager/bold = on stock
All specifications subject to change. Consult Tyco Electronics for latest design specifications.
HTS Industrie-Steckverbinder
HTS Heavy Duty Connectors

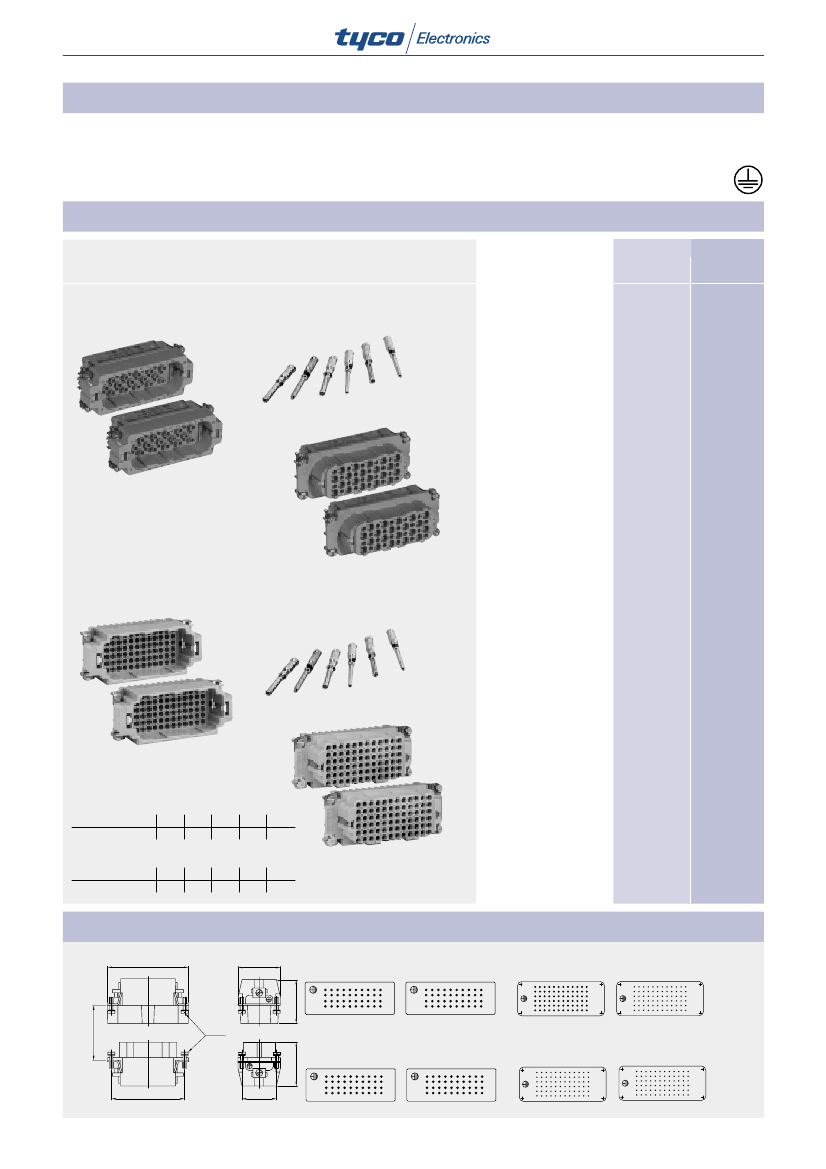

HD.80 Kontakteinsätze/Contact
inserts
Crimpanschluss für gestanzte HD.M Crimpkontakte
Crimp terminal for stamped HD.M crimp contacts
Baugröße/Size
10
Kontaktzahlen
No. of contacts
(2 x 40)
80 +
250 V/10 A
Bezeichnung
Description
Stifteinsatz/Male
insert
Schraubanschluss/Screw
terminal
Buchseneinsatz/Female
insert
Bestelltext
Designation
Bestell-Nr./Order
No.
Stifteinsatz
Buchseneinsatz
Male insert
Female insert
2xHD.40.Sti.C
2-1103012-3
2xHD.40.Bu.C
2-1103013-3
Maße/Dimensions
mm
A
B
77,5 84,5
C
33
D
35
E
35
Passende Crimpkontakte siehe Seite34, Passende Crimpwerkzeuge siehe Seite 34
Suitable Crimp contacts see page 34, Suitable Crimping tools see page 34
Maßbild mm
Dimensions mm
Sti
B
C
Anschlußseite Stift
Contact arrangement Male insert
D
A
B
C
D
1 2 3 4 5 6 7 8 9 10
A
B
C
D
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
*19,5
M3x10
Anschlußseite Buchse
Contact arrangement Female insert
E
D
C
B
A
1 2 3 4 5 6 7 8 9 10
D
C
B
A
1 2 3 4 5 6 7 8 9 10
Bu
A
*Abstand für sichere Kontaktgabe max. 21 mm
27
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten Tyco Electronics Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
Fettdruck = ab Lager/bold = on stock
All specifications subject to change. Consult Tyco Electronics for latest design specifications.
145
HTS Industrie-Steckverbinder
HTS Heavy Duty Connectors

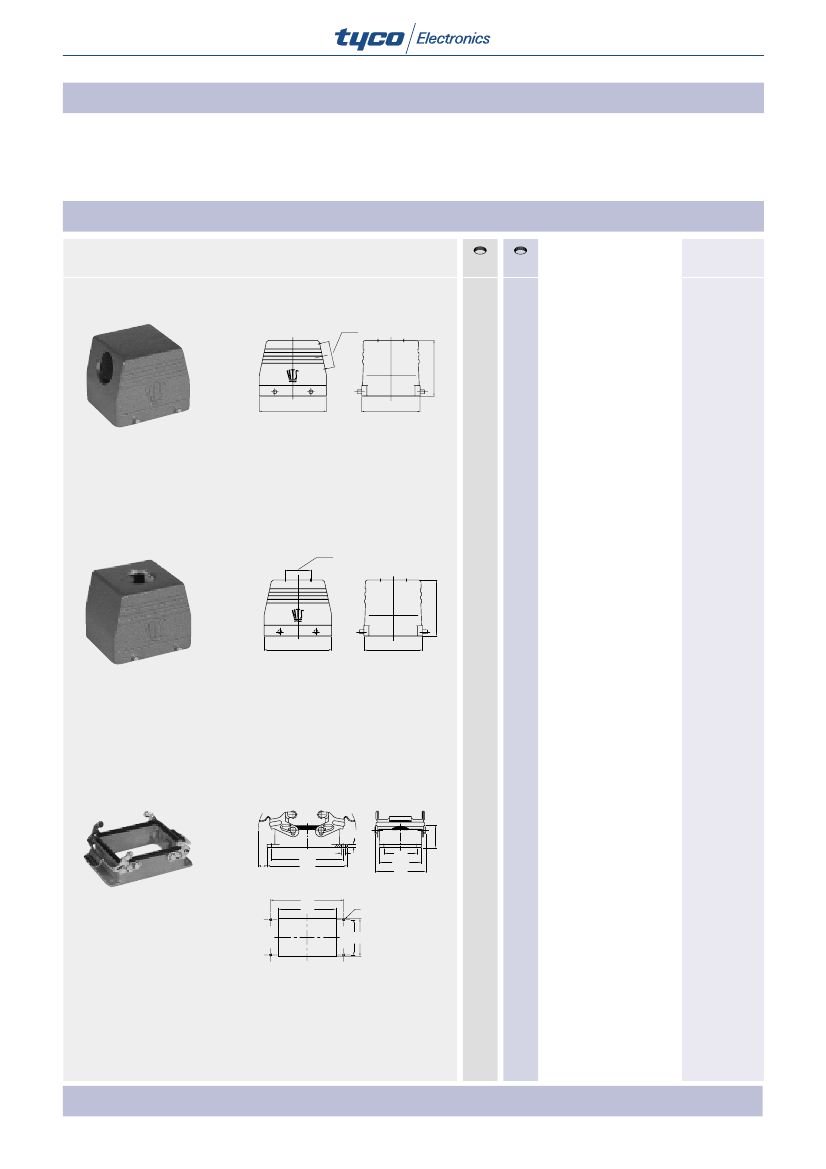

HB.32, HB-K.32 Gehäuse/Housings
Pulverbeschichtet, silbergrau
K = korrosionsgeschützt, schwarz
Powder-coated, silver-grey
K = corrosion-resistant, black
Baugröße/Size
10
Verschlussbügel am Unterteil/Locking
clip at housing bottom
Bezeichnung
Description
Steckergehäuse:
Kabeleingang seitlich, Standard Bauform
Hood:
Side entry, Standard construction
M/PG
IP 65
Bestelltext
Designation
Bestell-Nr.
Order No.
Metr.
PG
29
M40
79
HB.32.STS.1.29.G
HB.32.STS.1.M40.G
Mit Korrosionsschutz
With corrosion protection
1-1102348-6
0-1106477-4
95
82.5
29
M40
HB-K.32.STS.1.29.G
HB-K.32.STS.1.M40.G
2-1102348-6
1-1106477-0
Steckergehäuse:
Kabeleingang oben, Standard Bauform
Hood:
Top entry, Standard construction
M/PG
29
M40
79
HB.32.STO.1.29.G
HB.32.STO.1.M40.G
Mit Korrosionsschutz
With corrosion protection
HB-K.32.STO.1.29.G
HB-K.32.STO.1.M40.G
1-1102351-6
0-1106477-1
29
95
82.5
M40
2-1102351-6
0-1106477-7
Anbaugehäuse:
Kabeleingang unten, Standard Bauform
Surface mounted housing:
Bottom entry, Standard construction
HB.32.AG-VS
Mit Korrosionsschutz
With corrosion protection
HB-K.32.AG-VS
11
110 ø5,5
124
65
84
97
5
34,5
1-1102352-1
Montageausschnitt/Panel
cut-out
114
86
ø5
65
71
2-1102352-1
Passende Kabelverschraubungen Seite 173/Suitable
Cable fittings page 173
146
Verbindlich für Toleranzen der Abmessungen und technische Werte sind ausschließlich die neuesten Tyco Electronics Kundenzeichnungen bzw. Produkt-Spezifikationen, die Sie auf Anfrage erhalten.
Fettdruck = ab Lager/bold = on stock
All specifications subject to change. Consult Tyco Electronics for latest design specifications.
