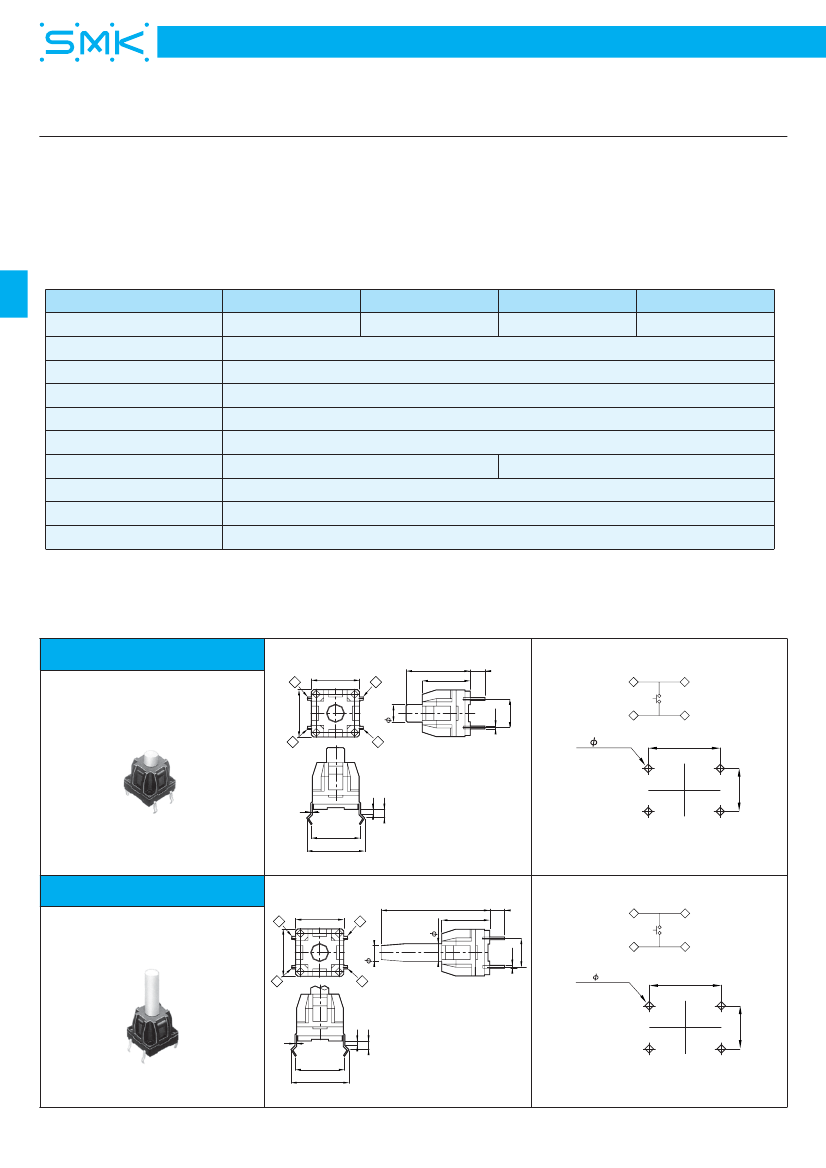

Push Switches
MT Switches, Water Resistant Type
／防水コーティングタイプ
■ 特 長
1. 防水性は60℃の水深10cmで240時間に耐えられます。
2. 基板ごと樹脂コーティングが可½です。(高さmax. 10mm)
3. キートップの高さは13mmと23.2mmの2タイプがあります。
4. ½動力は1.6Nと2.6Nの2タイプがあります。
■
Features
1. Effective water-resistance of up to 240 hours at a depth of
10cm in 60˚C water.
2. Whole PWB can be coated with resin.
(10cm depth, max.)
3. Key top height, 13mm and 23.3mm.
4. Operating force can be selected from 1.6N and 2.6N.
JPM1130-0701
13mm
50mA, 12V DC
500mΩ
100MΩ 100V DC
AC 250V
（１分間）
250V AC (for one minute)
図番
Part No.
キートップ
Key Top
定格
Rating
接触抵抗
Contact Resistance
絶縁抵抗
Insulation Resistance
耐電圧
Withstanding Voltage
回路
Circuit
½動力
Operating Force
ストローク
Stroke
動½寿½
Operating Life
½用温度範囲
Operating Temperature Range
JPM1130-0501
13mm
JPM1130-0601
23.2mm
JPM1130-0801
23.2mm
Push Switches
1回路１接点
SPST
1.57±0.69N
0.3mm
10万回
100,000 cycles
2.55±0.69N
–20∼
+
70˚C
■ 用 途
洗濯機、乾燥機、給湯機、サニタリー½品等
■
Application
Washing machines, dryers, hot water dispensers and sanitary
products, etc.
回 路：1回路1接点
Circuit
: SPST
A
0.7
JPM1130-0501/0701
A
10
10
A
3.8
13
10
3.4
A
B
B
6
B
B
4- 1 Hole
10.3
0.3
10.8
12.2
1
2
t=1.6
取付基板参考図
P. C. Board Dimension
回 路：1回路1接点
Circuit
: SPST
A
JPM1130-0601/0801
3.8
A
10
10
23.2
A
3.5
10
3.4
A
B
0.7
6
B
B
B
4- 1 Hole
10.3
0.3
10.8
12.2
1
2
t=1.6
取付基板参考図
P. C. Board Dimension
42
