ADVANCE
‡
2 MEG x 16
ASYNC/PAGE/BURST CellularRAM MEMORY
BURST
CellularRAM
TM
Features
•
•
Single device supports asynchronous, page, and burst
operations
V
CC
, V
CC
Q Voltages
1.70V–1.95V V
CC
1.70V–2.25V V
CC
Q (Option W)
2.30V–2.70V V
CC
Q (Option V—contact factory)
2.70V–3.30V V
CC
Q (Option L—contact factory)
Random Access Time: 70ns
Burst Mode Write Access
Continuous burst
Burst Mode Read Access
4, 8, or 16 words, or continuous burst
MAX clock rate: 104 MHz (
t
CLK = 9.62ns)
Burst initial latency: 39ns (4 clocks) @ 104 MHz
t
ACLK: 6.5ns @ 104 MHz
MT45W2MW16BAFB

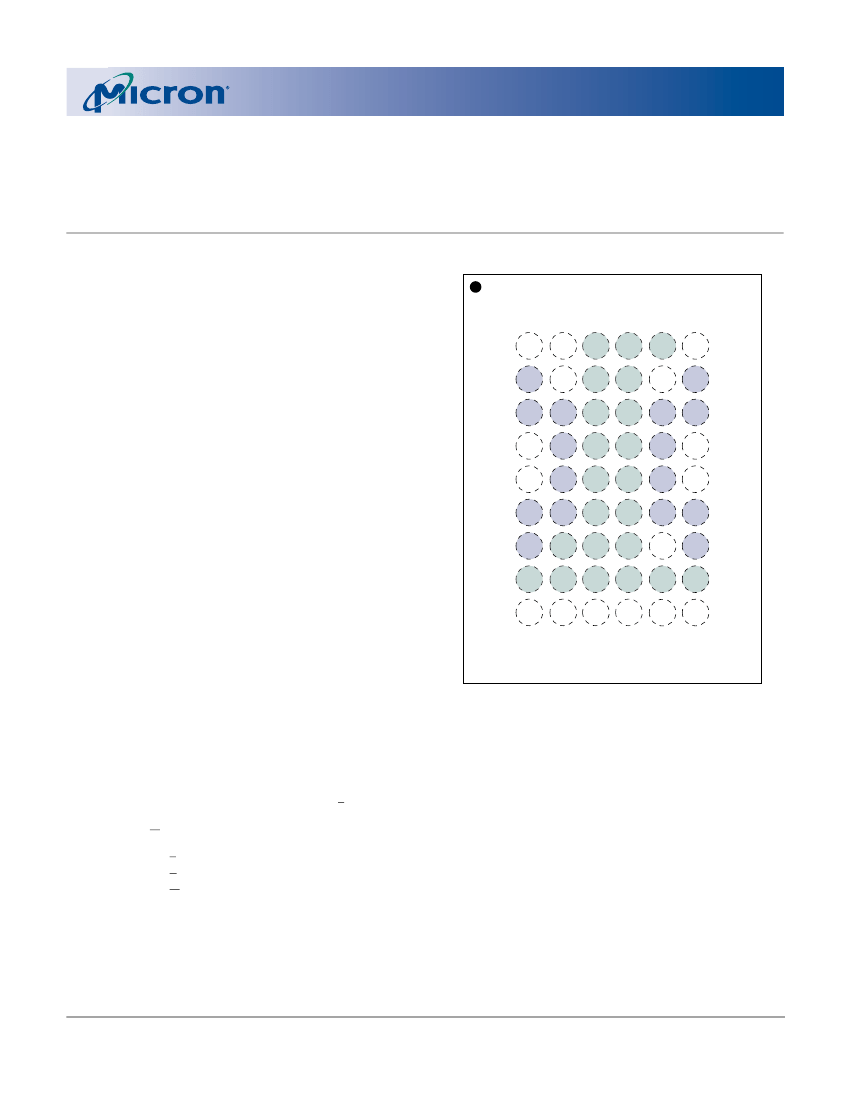

Figure 1: Ball Assignment 54-Ball FBGA
1
A
B
C
D
E
F
G
H
J
LB#
2
OE#
3
A0
4
A1
5
A2
6
CRE
•
•
•
DQ8
UB#
A3
A4
CE#
DQ0
DQ9
DQ10
A5
A6
DQ1
DQ2
V
SS
Q
DQ11
A17
A7
DQ3
V
CC
V
CC
Q
DQ12
NC
A16
DQ4
V
SS
•
•
•
Page Mode Read Access
Sixteen-word page size
Interpage read access: 70ns
Intrapage read access: 20ns
Low Power Consumption
Asynchronous READ < 25mA
Intrapage READ < 15mA
Initial access, burst READ:
(39ns [4 clocks] @ 104 MHz) < 35mA
Continuous burst READ < 15mA
Standby: 90µA Low-power; 110µA Standard
Deep power-down < 10µA
Low-Power Features
Temperature Compensated Refresh (TCR)
On-Chip Sensor Control
Partial Array Refresh (PAR)
Deep Power-Down (DPD) Mode
DQ14
DQ13
A14
A15
DQ5
DQ6
DQ15
A19
A12
A13
WE#
DQ7
A18
A8
A9
A10
A11
A20
WAIT
CLK
ADV#
NC
NC
NC
Top View
(Ball Down)
See Table 1 on page 6 for ball descriptions, and Figure 44 on
page 52 for 54-ball mechanical drawing.
Options
(continued)
Designator
6
1
1
None
L
WT
IT
1
Options
•
•
•
Configuration:
2 Meg x 16
V
CC
Core Voltage Supply:
1.80V – MT45WxMx16BA
V
CC
Q I/O Voltage
3.0V – MT45WxML16BA
2.5V – MT45WxMV16BA
•
1.8V – MT45WxMW16BA
Package
54-ball FBGA
54-ball FBGA—Lead-free
Timing
60ns access
70ns access
85ns access
Designator
MT45W2Mx16BA
•
Frequency
66 MHz
104 MHz
Standby Power
Standard
Low-power
Operating Temperature Range
Wireless (-25°C to +85°C)
Industrial (-40°C to +85°C)
•
W
L
1
V
1
W
FB
BB
1
-60
1
-70
-85
•
NOTE:
1. Contact factory.
•
Part Number Example:
MT45W2MW16BAFB-706LWT
1
09005aef80ec6f63
Burst CellularRAM_32.fm - Rev. A 2/18/04 EN
