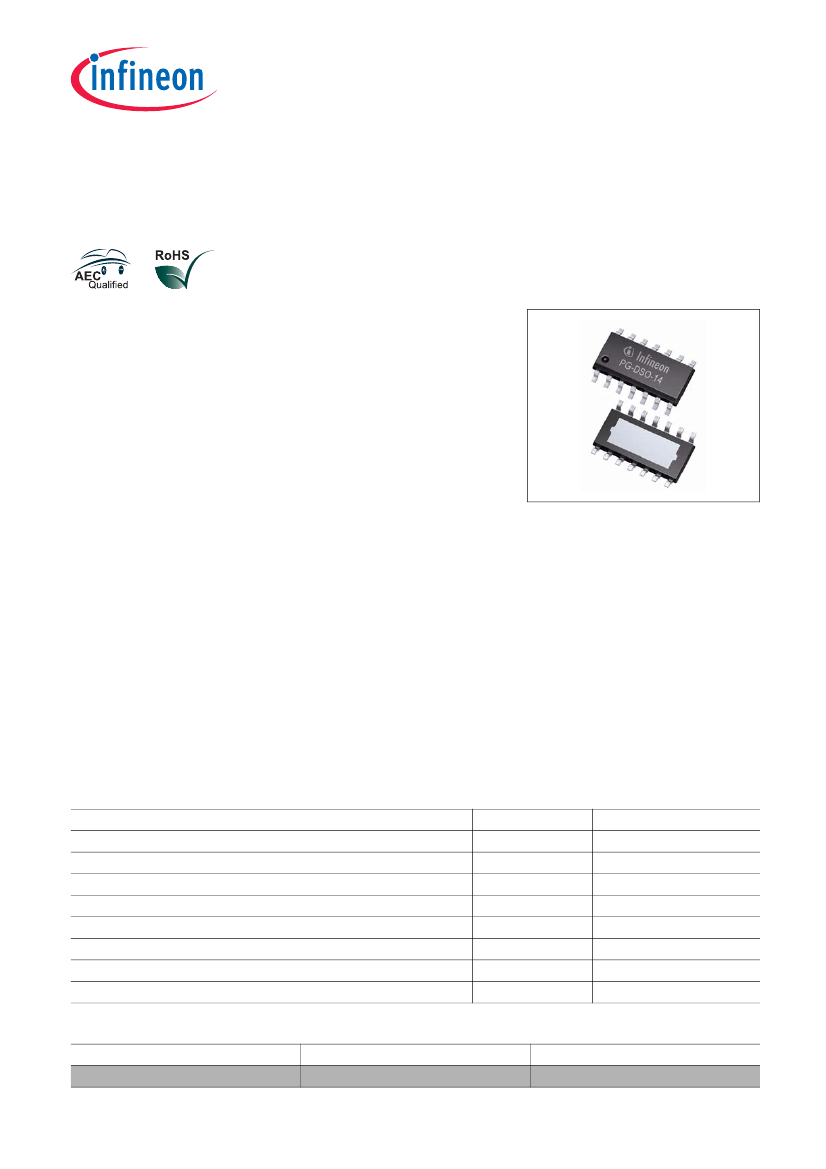

Smart High-Side Power Switch
BTS5200-4EKA
1
Overview
Application
•
•
•
Suitable for resistive, inductive and capacitive loads
Replaces electromechanical relays, fuses and discrete circuits
Most suitable for loads with high inrush current, such as lamps
Basic Features
•
•
•
•
•
•
•
•
•
Quad channel device
Very low stand-by current
3.3 V and 5 V compatible logic inputs
Electrostatic discharge protection (ESD)
Optimized electromagnetic compatibility
Logic ground independent from load ground
Very low power DMOS leakage current in OFF state
Green product (RoHS compliant)
AEC qualified
PG-DSO-14-48-EP
Description
The BTS5200-4EKA is a 200 mΩ quad channel Smart High-Side Power Switch, embedded in a PG-DSO-14-48-
EP, Exposed Pad package, providing protective functions and diagnosis. The power transistor is built by an
N-channel vertical power MOSFET with charge pump. The device is integrated in Smart6 technology. It is specially
designed to drive lamps up to R5W, as well as LEDs in the harsh automotive environment.
Table 1
Parameter
Operating voltage range
Maximum supply voltage
Maximum ON state resistance at
T
J = 150 °C per channel
Nominal load current (one channel active)
Nominal load current (all channels active)
Typical current sense ratio
Minimum current limitation
Maximum standby current with load at
T
J
= 25 °C
Product Summary
Symbol
Value
5 V ... 28 V
41 V
400 mΩ
1A
0.8 A
300
5.6 A
500 nA
V
S(OP)
V
S(LD)
R
DS(ON)
I
L(NOM)1
I
L(NOM)2
k
ILIS
I
L5(SC)
I
S(OFF)
Type
BTS5200-4EKA
Data Sheet
PROFET™+ 12V
Package
PG-DSO-14-48-EP
4
Marking
BTS5200-4EKA
Rev. 1.0, 2014-02-06
BTS5200-4EKA
Overview
Diagnostic Functions
•
•
•
•
•
•
Proportional load current sense multiplexed for the 4 channels
Open load detection in ON and OFF
Short circuit to battery and ground indication
Overtemperature switch off detection
Stable diagnostic signal during short circuit
Enhanced
k
ILIS
dependency with temperature and load current
Protection Functions
•
•
•
•
•
•
•
Stable behavior during undervoltage
Reverse polarity protection with external components
Secure load turn-off during logic ground disconnection with external components
Overtemperature protection with restart
Overvoltage protection with external components
Enhanced short circuit operation
Voltage dependent current limitation
Data Sheet
PROFET™+ 12V
5
Rev. 1.0, 2014-02-06
