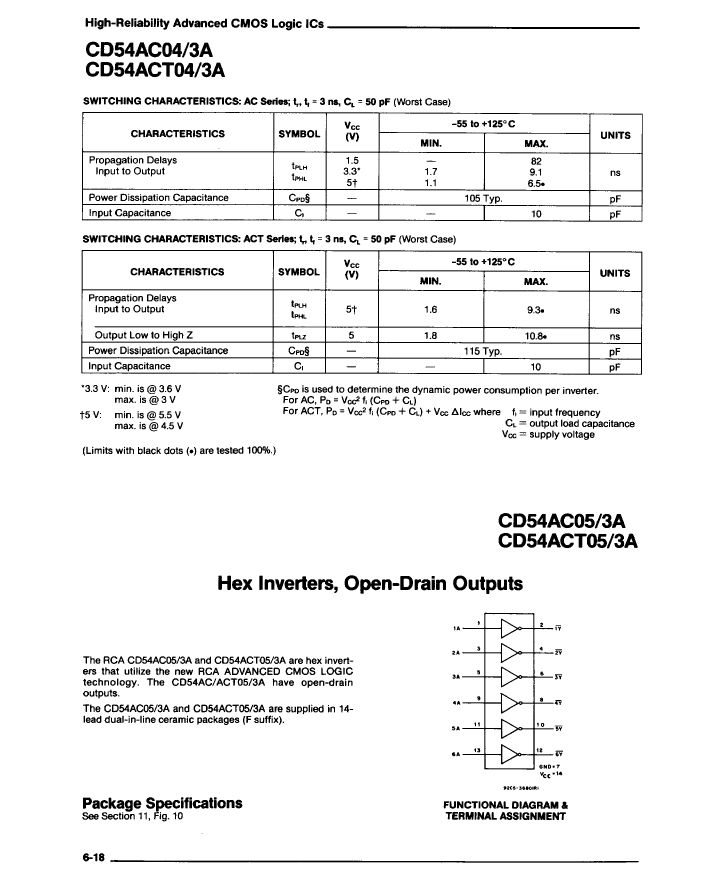

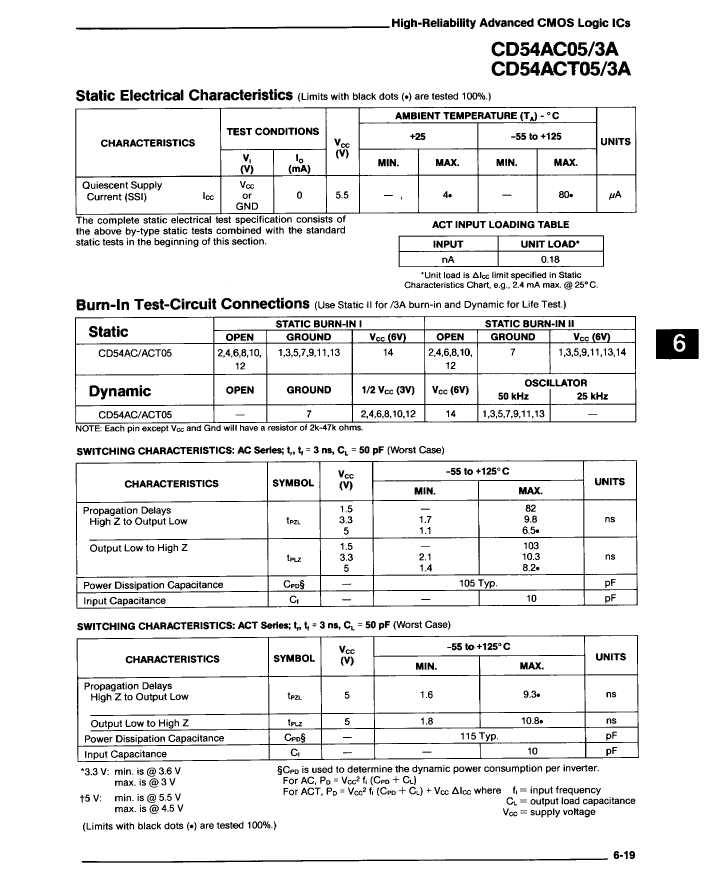

CD74AC05EX Overview

Inverter, CMOS, PDIP14,

CD74AC05EX Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
MakerRCA
package instructionDIP, DIP14,.3
Reach Compliance Codeunknown
JESD-30 codeR-PDIP-T14
JESD-609 codee0
Logic integrated circuit typeINVERTER
MaximumI(ol)0.012 A
Number of terminals14
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
Output characteristicsOPEN-DRAIN
Package body materialPLASTIC/EPOXY
encapsulated codeDIP
Encapsulate equivalent codeDIP14,.3
Package shapeRECTANGULAR
Package formIN-LINE
power supply3.3/5 V
Prop。Delay @ Nom-Sup9.1 ns
Schmitt triggerNO
surface mountNO
technologyCMOS
Temperature levelMILITARY
Terminal surfaceTin/Lead (Sn/Pb)
Terminal formTHROUGH-HOLE
Terminal pitch2.54 mm
Terminal locationDUAL

CD74AC05EX Related Products

CD74AC05EX CD54AC05F/3A CD74AC05M CD74ACT05M CD54ACT05FX CD74AC05M96 CD74ACT05EX CD74ACT05M96 CD74AC05MX CD54ACT05F/3A
Description Inverter, CMOS, PDIP14, Inverter, CMOS, CDIP14 Inverter, CMOS, PDSO14, Inverter, CMOS, PDSO14, Inverter, CMOS, CDIP14 Inverter, CMOS, PDSO14, Inverter, CMOS, PDIP14, Inverter, CMOS, PDSO14, Inverter, CMOS, PDSO14 Inverter, CMOS, CDIP14
Is it Rohs certified? incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible incompatible
Reach Compliance Code unknown unknown unknown unknown unknown unknown unknown unknown unknown unknown
JESD-30 code R-PDIP-T14 R-XDIP-T14 R-PDSO-G14 R-PDSO-G14 R-XDIP-T14 R-PDSO-G14 R-PDIP-T14 R-PDSO-G14 R-PDSO-G14 R-XDIP-T14
JESD-609 code e0 e0 e0 e0 e0 e0 e0 e0 e0 e0
Logic integrated circuit type INVERTER INVERTER INVERTER INVERTER INVERTER INVERTER INVERTER INVERTER INVERTER INVERTER
MaximumI(ol) 0.012 A 0.012 A 0.012 A 0.024 A 0.024 A 0.012 A 0.024 A 0.024 A 0.012 A 0.024 A
Number of terminals 14 14 14 14 14 14 14 14 14 14
Maximum operating temperature 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C 125 °C
Minimum operating temperature -55 °C -55 °C -55 °C -55 °C -55 °C -55 °C -55 °C -55 °C -55 °C -55 °C
Output characteristics OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN OPEN-DRAIN
Package body material PLASTIC/EPOXY CERAMIC PLASTIC/EPOXY PLASTIC/EPOXY CERAMIC PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY PLASTIC/EPOXY CERAMIC
encapsulated code DIP DIP SOP SOP DIP SOP DIP SOP SOP DIP
Encapsulate equivalent code DIP14,.3 DIP14,.3 SOP14,.25 SOP14,.25 DIP14,.3 SOP14,.25 DIP14,.3 SOP14,.25 SOP14,.25 DIP14,.3
Package shape RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR RECTANGULAR
Package form IN-LINE IN-LINE SMALL OUTLINE SMALL OUTLINE IN-LINE SMALL OUTLINE IN-LINE SMALL OUTLINE SMALL OUTLINE IN-LINE
power supply 3.3/5 V 3.3/5 V 3.3/5 V 5 V 5 V 3.3/5 V 5 V 5 V 3.3/5 V 5 V
Prop。Delay @ Nom-Sup 9.1 ns 10.3 ns 9.1 ns 10.8 ns 10.8 ns 9.1 ns 10.8 ns 10.8 ns 9.1 ns 10.8 ns
Schmitt trigger NO NO NO NO NO NO NO NO NO NO
surface mount NO NO YES YES NO YES NO YES YES NO
technology CMOS CMOS CMOS CMOS CMOS CMOS CMOS CMOS CMOS CMOS
Temperature level MILITARY MILITARY MILITARY MILITARY MILITARY MILITARY MILITARY MILITARY MILITARY MILITARY
Terminal surface Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb) Tin/Lead (Sn/Pb)
Terminal form THROUGH-HOLE THROUGH-HOLE GULL WING GULL WING THROUGH-HOLE GULL WING THROUGH-HOLE GULL WING GULL WING THROUGH-HOLE
Terminal pitch 2.54 mm 2.54 mm 1.27 mm 1.27 mm 2.54 mm 1.27 mm 2.54 mm 1.27 mm 1.27 mm 2.54 mm
Terminal location DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL DUAL
Maker RCA RCA RCA - - RCA RCA RCA RCA RCA
package instruction DIP, DIP14,.3 - SOP, SOP14,.25 SOP, SOP14,.25 DIP, DIP14,.3 SOP, SOP14,.25 DIP, DIP14,.3 SOP, SOP14,.25 SOP, SOP14,.25 DIP, DIP14,.3
Certification status - Not Qualified Not Qualified Not Qualified - Not Qualified - Not Qualified - Not Qualified
