General Description
KR Electronics part number 3152-SMA is a 520 MHz
bandpass filter. The filter has a min 3 dB bandwidth of 40
MHz. Other frequencies are available. Please consult the
factory.
www.krfilters.com
Features
520 MHz Bandpass Filter
40 MHz min 3 dB Bandwidth
50
Source and Load
SMA Connectors
Surface Mount Also Available
Typical Performance
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2014, KR Electronics, Inc.
3152-SMA, Rev 0, May 5, 2014
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 1
KR Electronics, Inc.
KR Electronics, Inc.

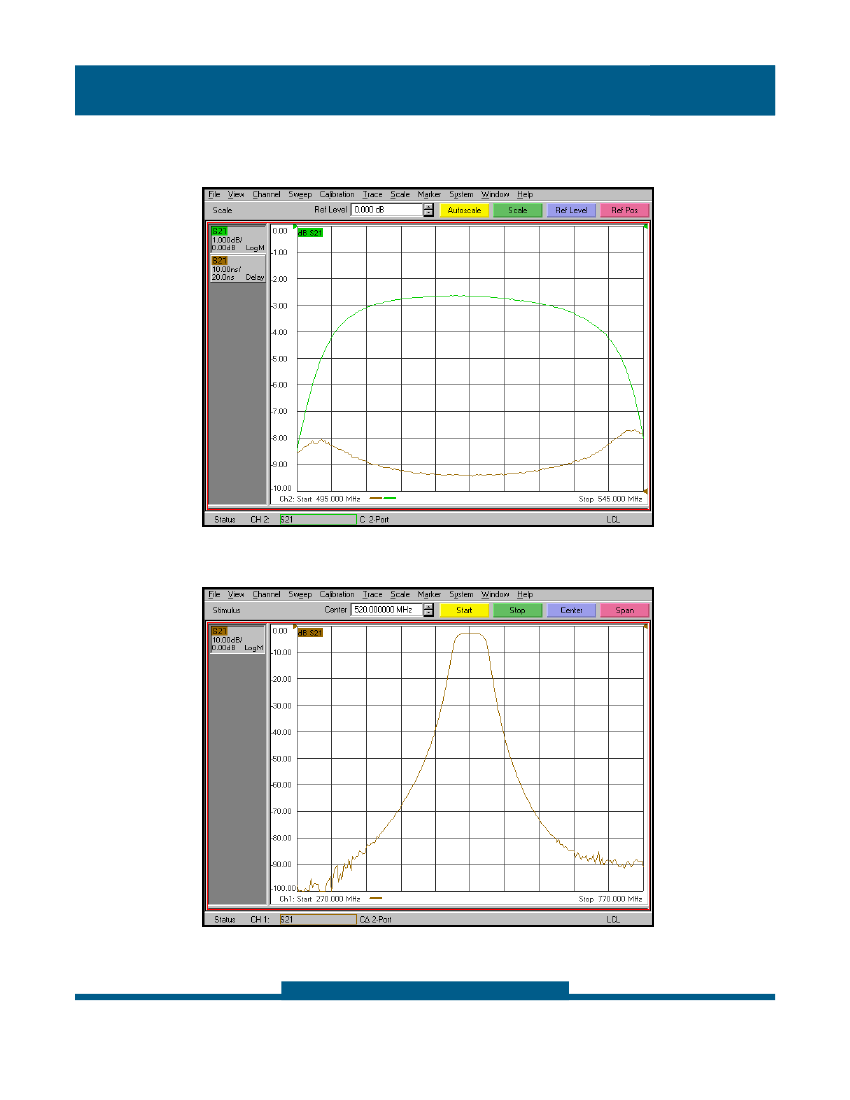

Typical Performance
Passband Amplitude & Group Delay
(1 dB/div & 10 nsec/div)
www.krfilters.com
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2014, KR Electronics, Inc.
3152-SMA, Rev 0, May 5, 2014
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 2
KR Electronics, Inc.
KR Electronics 3152-SMA

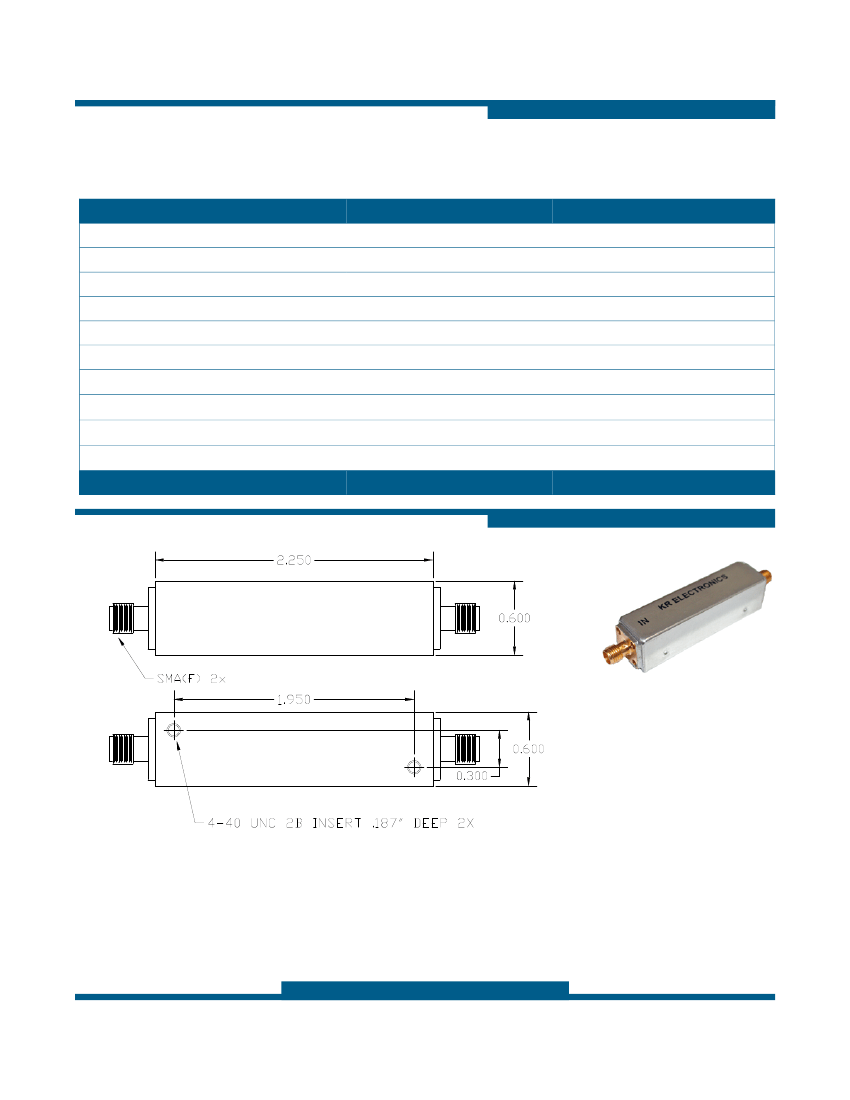

Specifications
Parameter
Filter type
Center Frequency (Fc)
Insertion Loss (at Fc)
3 dB Bandwidth
20 dB Bandwidth
40 dB Bandwidth
60 dB Bandwidth
Rejection at 600 MHz
Source and Load
Specification
Bandpass
520 MHz
3.5 dBa max
40 MHz min
70 MHz typical
105 MHz typical
165 MHz typical
50 dB min
50
www.krfilters.com
Notes
2.7 dBa typical
44 MHz typical
60 dB typical
Physical Dimensions
Notes:
1. Dimensions in inches
2. Rectangular case
3. Also available in surface mount package 1.5” x 0.5” x 0.3”(see part number 3152)
