General Description
KR Electronics part number 3168-2235 is a 2235 MHz notch
filter. The filter has a max 3 dB bandwidth of 305 MHz. Other
center frequencies and bandwidths are available. Please consult
the factory.
www.krfilters.com
Features
2235 MHz Notch Filter
305 MHz max 3 dB Bandwidth
50
Source and Load
SMA Connectors
Typical Performance
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2014, KR Electronics, Inc.
3168-2235, Rev 0, October 15, 2014
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 1
KR Electronics, Inc.
KR Electronics, Inc.
Typical Performance
Notch Response
(10 dB/div)
www.krfilters.com
Overall Response
(1 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2014, KR Electronics, Inc.
3168-2235, Rev 0, October 15, 2014
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 2
KR Electronics, Inc.
KR Electronics 3168-2235
Specifications
Parameter
Filter type
Notch Frequency
Insertion Loss at 1000 MHz
Rejection at 2082.5 & 2387.5 MHz
Rejection 2200 to 2270 MHz
Source and Load
Specification
Notch
2235 MHz
0.8 dBa typical
3 dBc max
30 dBc min
50
Notes
www.krfilters.com
Passband Extends down to approx. 1420 MHz

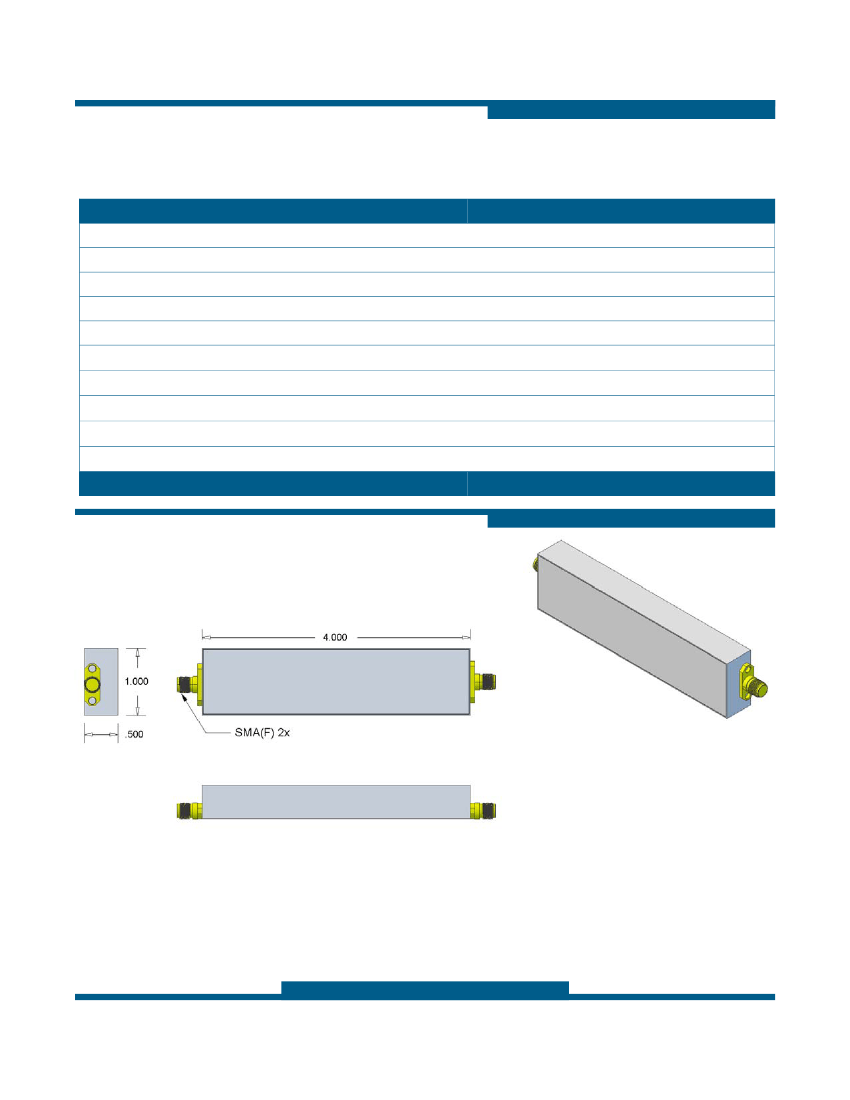

Physical Dimensions
Notes:
1. Dimensions in inches
2. Rectangular case
