General Description
KR Electronics part number 3204-SMA is a 1087.5 MHz band-
pass filter. The filter has a min 3 dB bandwidth of 255 MHz.
Other center frequencies and are bandwidths available. Please
consult the factory.
www.krfilters.com
Features
1087.5 MHz Bandpass
3 dB Bandwidth 255 MHz min
320 MHz typical
50
Source and Load
SMA Connectors
Surface Mount Available
Typical Performance
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2015, KR Electronics, Inc.
3204-SMA, 1087.5 MHz Bandpass, Rev 0
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-2500
(732) 636-2582
Page 1
KR Electronics, Inc.
KR Electronics

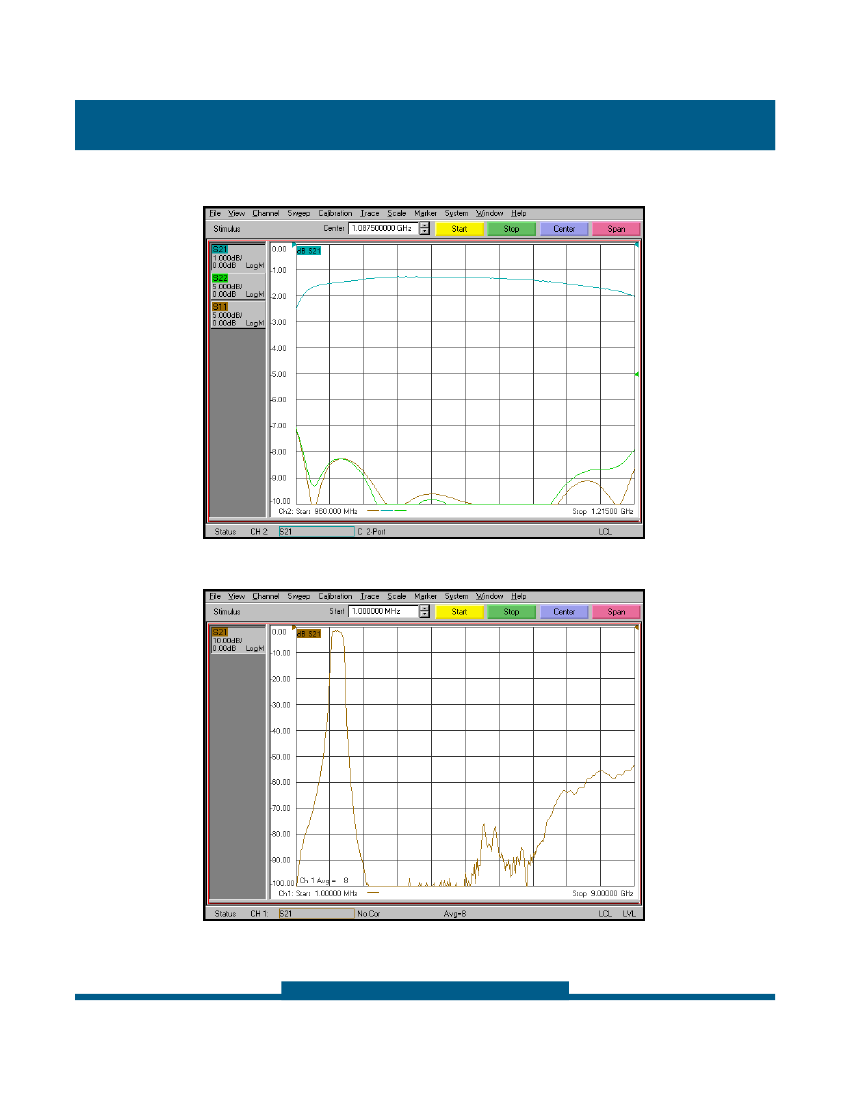

Typical Performance
