General Description
KR Electronics part number 3130 is a 600 MHz bandpass fil-
ter. The filter has a 3 dB bandwidth of 50 MHz min. Other
center frequencies and bandwidths are available. Please con-
sult the factory.
www.krfilters.com
Features
600 MHz Bandpass Filter
50 MHz min 3 dB Bandwidth
106 MHz max 60 dB Bandwidth
Very Selective Pseudo Elliptic Filter
High Stopband Rejection
50
Source and Load
SMA Connectors
Typical Performance
Overall Response
(10 dB/div)
KR Electronics, Inc.
91 Avenel Street
Avenel, NJ 07001
© 2013, KR Electronics, Inc.
3130, Rev 0, December 13, 2013
Web
Email
Phone
Fax
www.krfilters.com
sales@krfilters.com
(732) 636-1900
(732) 636-1982
Page 1
KR Electronics, Inc.
KR Electronics 3130

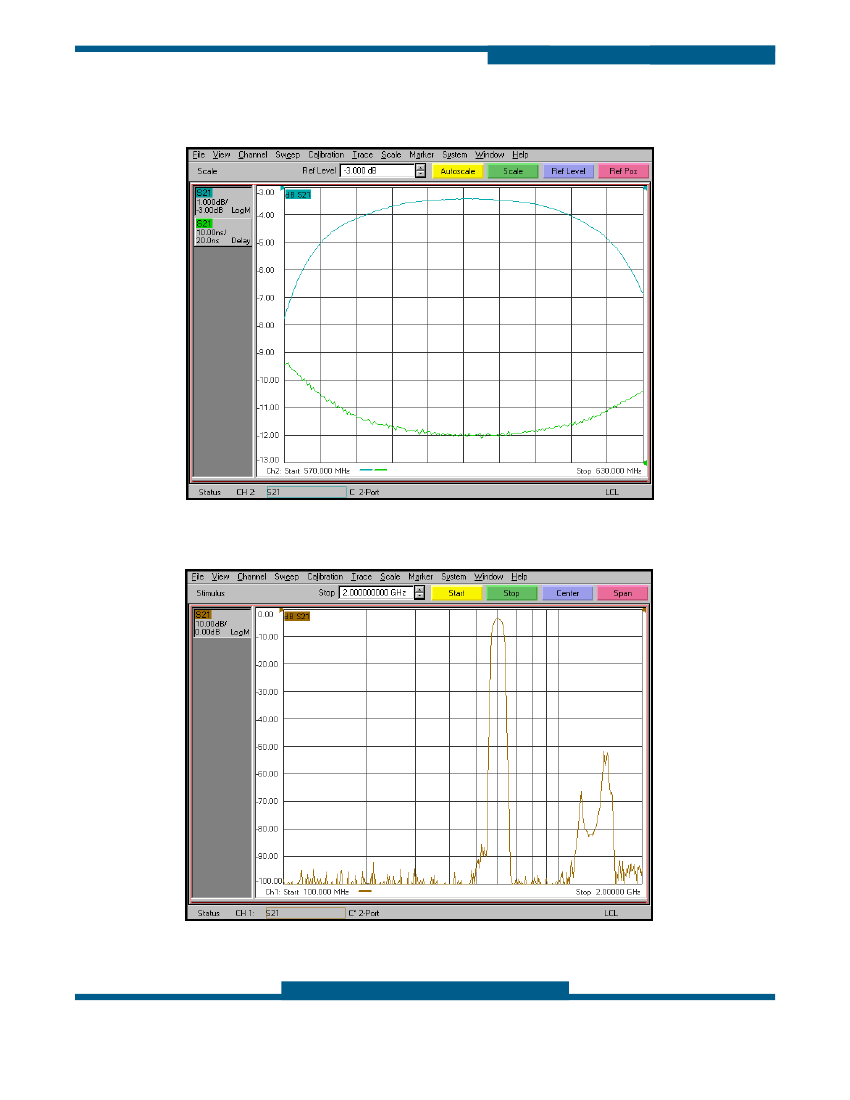

Passband Amplitude & Group Delay
