BP2500F0603CT BAND PASS FILTER SPECIFICATION
Rev. A
PRODUCT FEATURES
1.
2.
3.
Surface mount band pass filter with a small size of 1.6 X 0.8 X 0.4 mm, RoHS compliant.
Provide low insertion loss, low profile, and high rejection rate.
Highly stable under temperature and humidity changes.

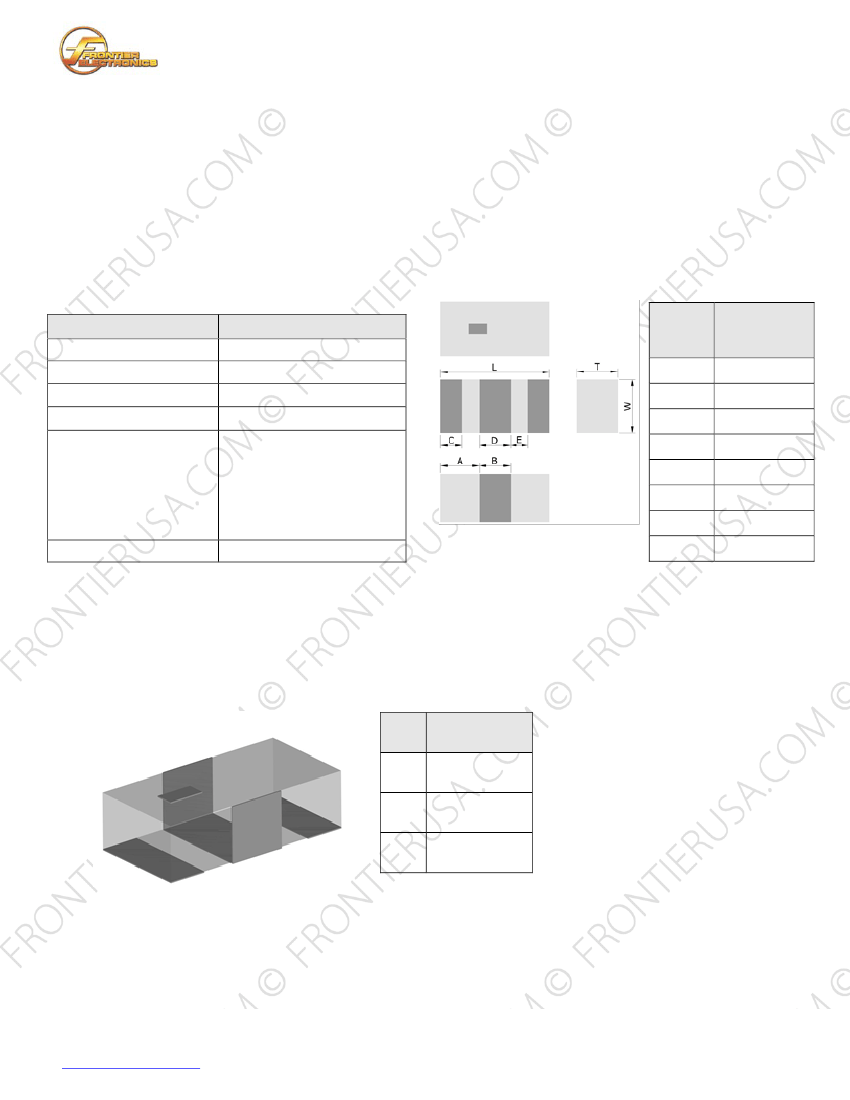

RF CHARACTERISTICS
P/N BP2500F0603CT
Frequency range
Insertion Loss (max)
VSWR
Impedance
Specification
2400 - 2500 MHz
2.2 dB max at +25°C
2.0 max
50 Ω
40
dB
@
824 - 960 MHz
PHYSICAL DIMENSIONS
Dimension
(mm)
1.60 ± 0.15
0.80 ± 0.15
0.40 ± 0.10
0.55 ± 0.15
0.50 ± 0.15
0.35 ± 0.15
0.50 ± 0.15
0.20 ± 0.15
Symbol
L
W
T
A
B
C
D
E
30
dB
@ 1710 - 1910 MHz
Attenuation (min.)
30 dB
@ 1910 - 1990 MHz
30
dB
@ 4800 - 5000 MHz
20
dB
@ 7200 - 7500 MHz
Operating temperature range
-40°C to +85°C
TERMINAL CONFIGURATION
PIN
P1
P2
Definition
INPUT
GND
OUTPUT
P3
P2
P1
P3
Frontier Electronics Corp.
®
http://www.frontierusa.com
Page
1
of
2
667 E. Cochran St., Simi Valley, CA 93065
Phone: 1-805-522-9998, Fax: 1-805-522-9989
BP2500F0603CT BAND PASS FILTER SPECIFICATION

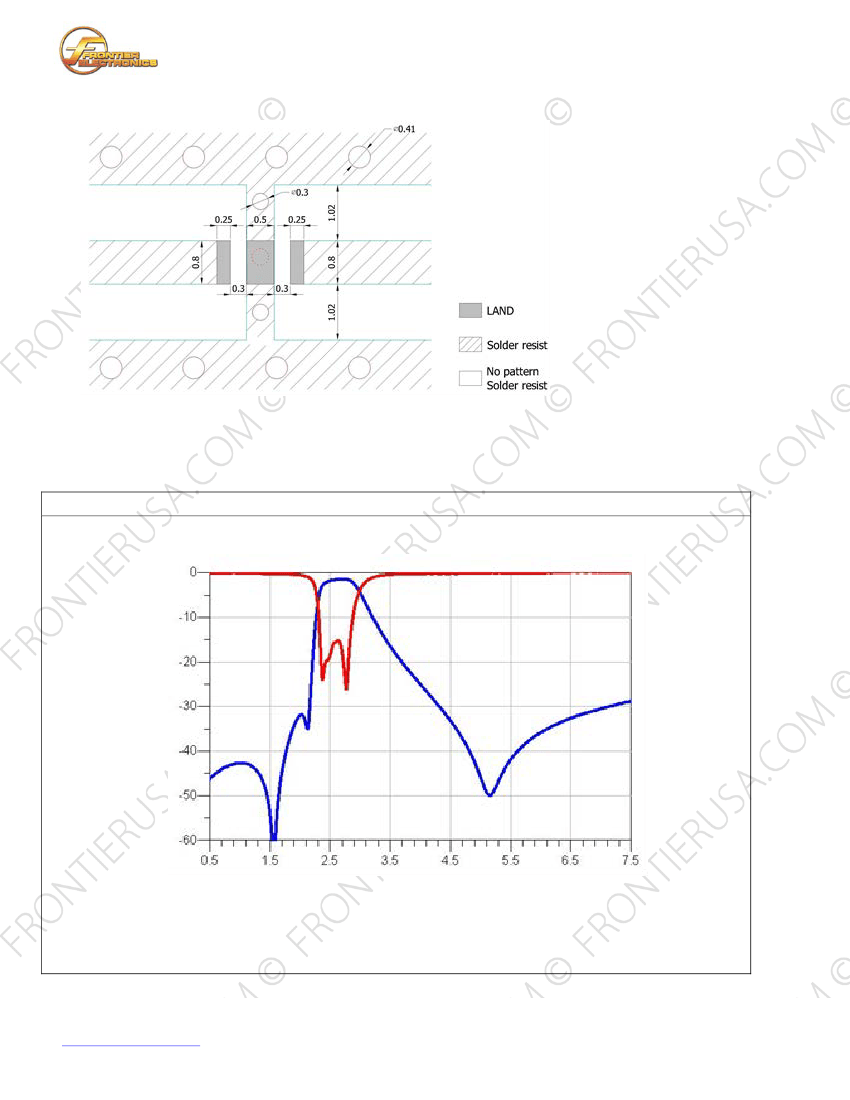

PCB DESIGN/LAYOUT CONSIDERATION
Rev. A
Note:
- Unit in mm
- Design trace width to be 50Ω impedance.
Typical RF Performance
Frontier Electronics Corp.
®
http://www.frontierusa.com
Page
2
of
2
667 E. Cochran St., Simi Valley, CA 93065
