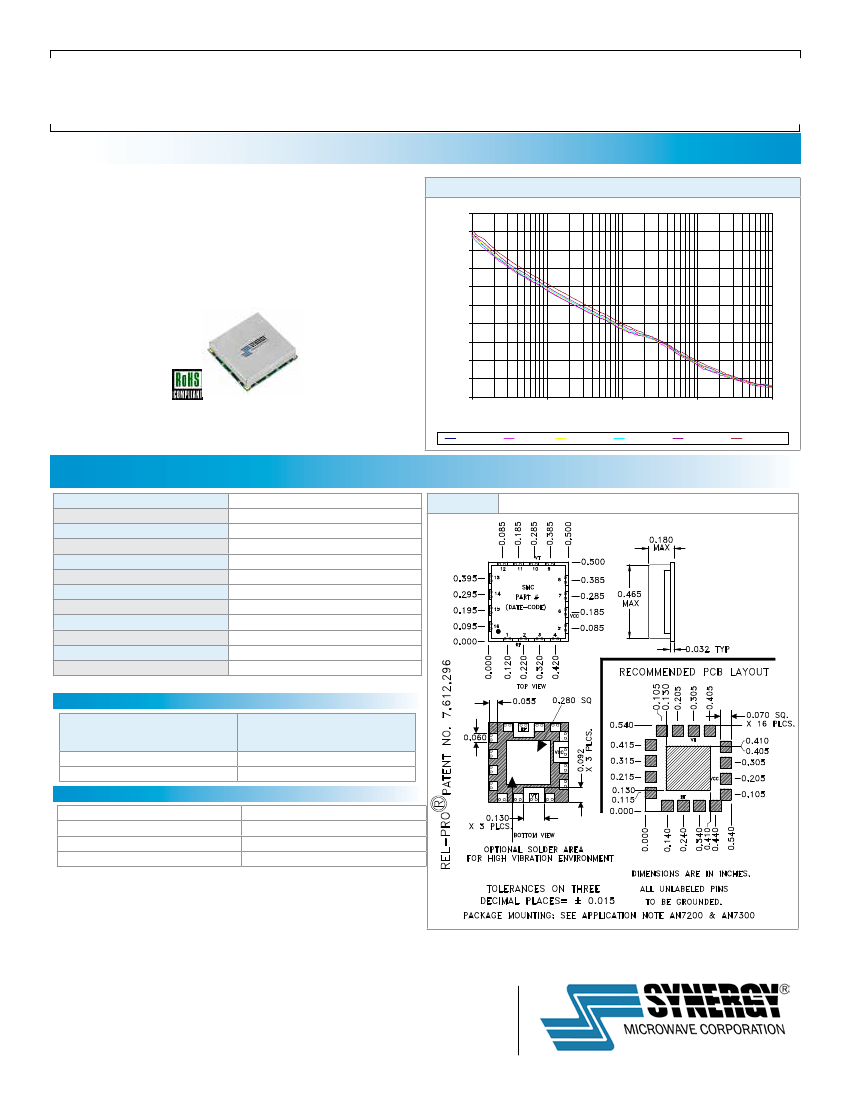

VOLTAGE CONTROLLED OSCILLATOR
SURFACE MOUNT MODEL:
DCRO275285-5
OPTIMIZED BANDWIDTH
FEATURES:
►
Exceptional Phase Noise Performance
►
Small Size, Surface Mount
►
Lead Free Patented REL-PRO
®
Technology
►
Buffered Output
Phase Noise
-70
-80
-90
2750 - 2850 MHz
Phase Noise (dBc/Hz)
-100
-110
-120
-130
-140
-150
-160
-170
1000
10000
100000
Frequency Offset (Hz)
2728.3MHz
2750MHz
2776.9MHz
2791.1MHz
2806.9MHz
2844.6MHz
1000000
10000000
SPECIFICATIONS
Frequency
Tuning Voltage (Full Band)
Bias Voltage
Output Power
Tuning Sensitivity
Output Impedance
Harmonic Suppression
Frequency Pulling
Frequency Pushing
Tuning Port Capacitance
Phase Noise @ 10 kHz
Operating Temperature Range
2750 - 2850 MHz
See table below.
+5 VDC @ 42 mA (Max.)
+4 dBm (Min.)
24 - 52 MHz/V (Typ.)
50 Ohms (Nom.)
15 dB (Typ.)
1 MHz (Typ. @ 1.75:1 VSWR)
1 MHz/V (Typ.)
35 pF (Typ.)
-110 dBc/Hz (Typ.)
-40 to +85 °C
Package #
278LF
Guaranteed Tuning Specifications
Tuning Voltage ( V )
0.5
4.5
Frequency ( MHz )
2750 (Max)
2850 (Min)
-55 to +125 ºC
+5.5 V
+10 V
± 25 V
Absolute Maximum Ratings
Storage Temp. Range
Bias Voltage
Tuning Voltage
DC Voltage Applied to RF Out
Copyright © Synergy Microwave Corporation
201 McLean Boulevard • Paterson, New Jersey 07504 USA
Tel: (973) 881-8800 • Fax: (973) 881-8361
E-Mail: sales@synergymwave.com • Website: http://www.synergymwave.com
Patents : http://www.synergymwave.com/patents
[ 1 of 3 ]
VOLTAGE CONTROLLED OSCILLATOR
SURFACE MOUNT MODEL:
DCRO275285-5
OPTIMIZED BANDWIDTH
2750 - 2850 MHz
2890
2880
2870
2860
2850

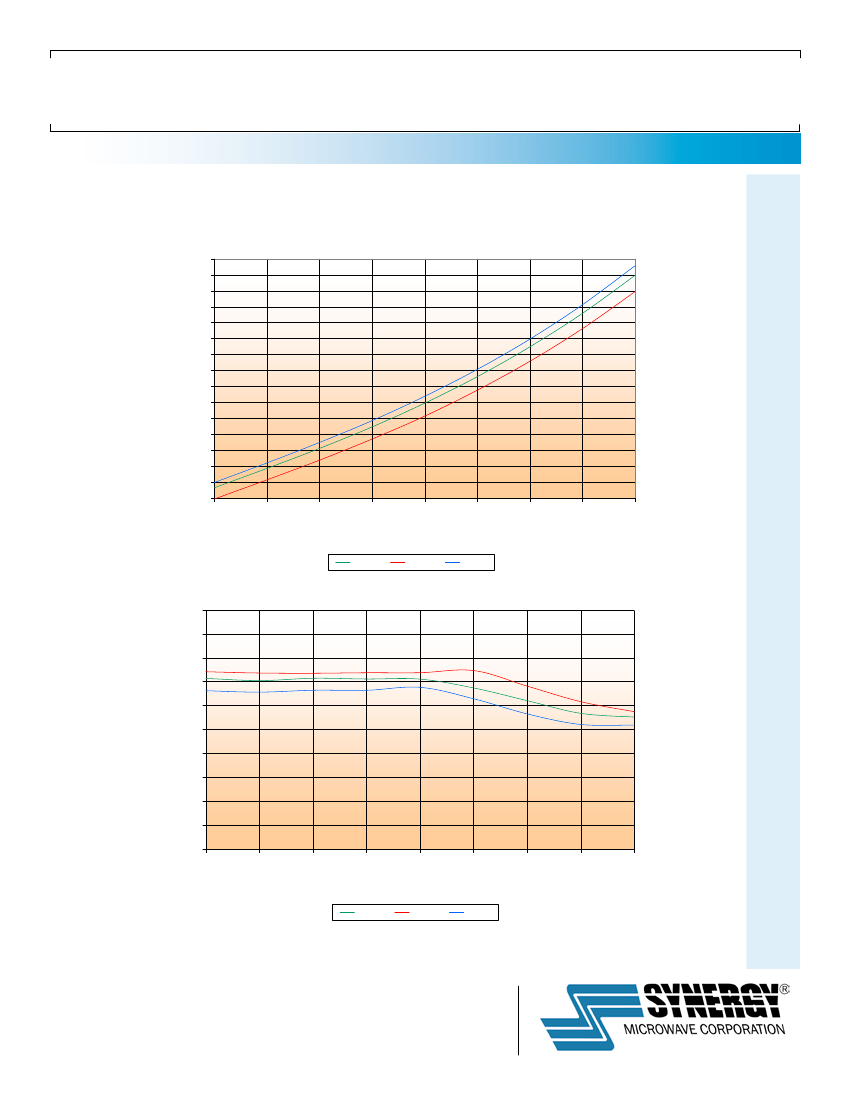

PERFORMANCE PLOTS
Frequency (MHz)
2840
2830
2820
2810
2800
2790
2780
2770
2760
2750
2740
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
Control Voltage (Vdc)
+25ºC
+85ºC
-40ºC
10.0
9.0
8.0
Output Power (dBm)
7.0
6.0
5.0
4.0
3.0
2.0
1.0
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
Control Voltage (Vdc)
+25ºC
+85ºC
-40ºC
Copyright © Synergy Microwave Corporation
201 McLean Boulevard • Paterson, New Jersey 07504 USA
Tel: (973) 881-8800 • Fax: (973) 881-8361
E-Mail: sales@synergymwave.com • Website: http://www.synergymwave.com
Patents : http://www.synergymwave.com/patents
[ 2 of 3 ]
VOLTAGE CONTROLLED OSCILLATOR
SURFACE MOUNT MODEL:
DCRO275285-5
OPTIMIZED BANDWIDTH
2750 - 2850 MHz
55.0

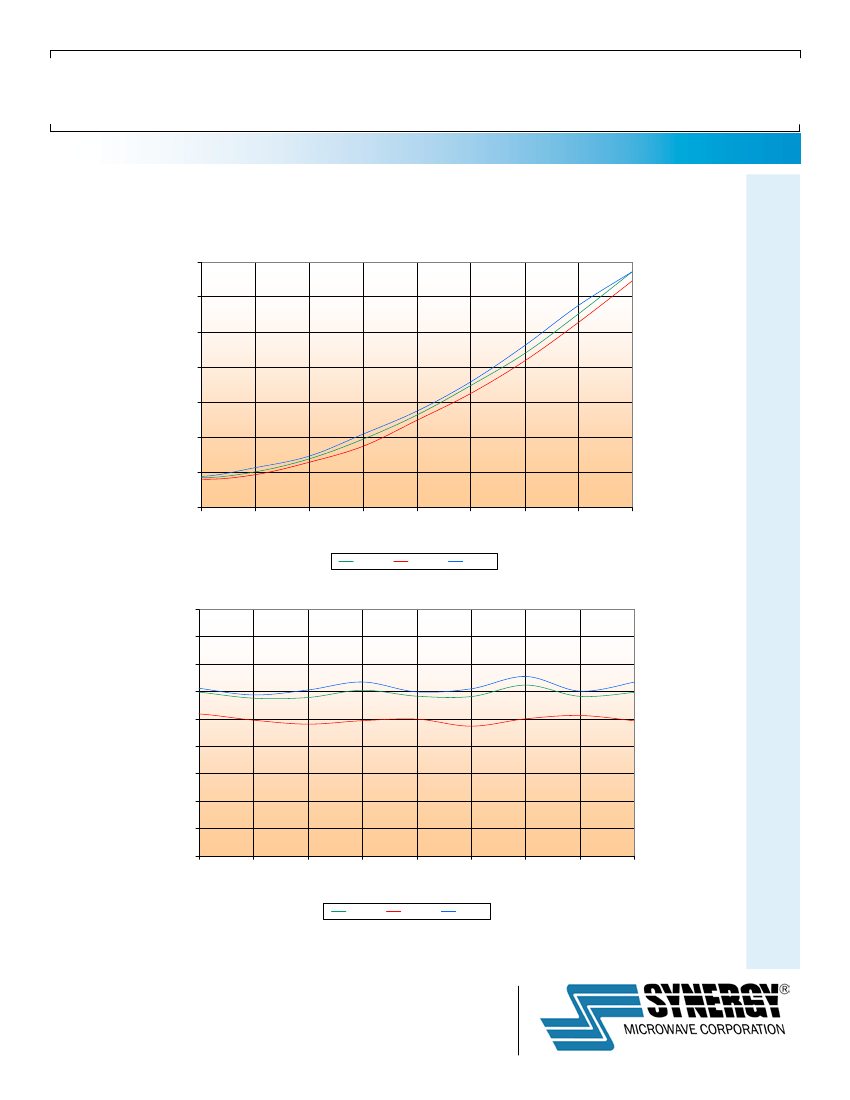

PERFORMANCE PLOTS
50.0
Tuning Sensitivity (MHz/V)
45.0
40.0
35.0
30.0
25.0
20.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
Control Voltage (Vdc)
+25ºC
+85ºC
-40ºC
0
-5
2nd Harmonic Suppression (dB)
-10
-15
-20
-25
-30
-35
-40
-45
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
Control Voltage (Vdc)
+25ºC
+85ºC
-40ºC
Copyright © Synergy Microwave Corporation
201 McLean Boulevard • Paterson, New Jersey 07504 USA
Tel: (973) 881-8800 • Fax: (973) 881-8361
E-Mail: sales@synergymwave.com • Website: http://www.synergymwave.com
Patents : http://www.synergymwave.com/patents
[ 3 of 3 ]
