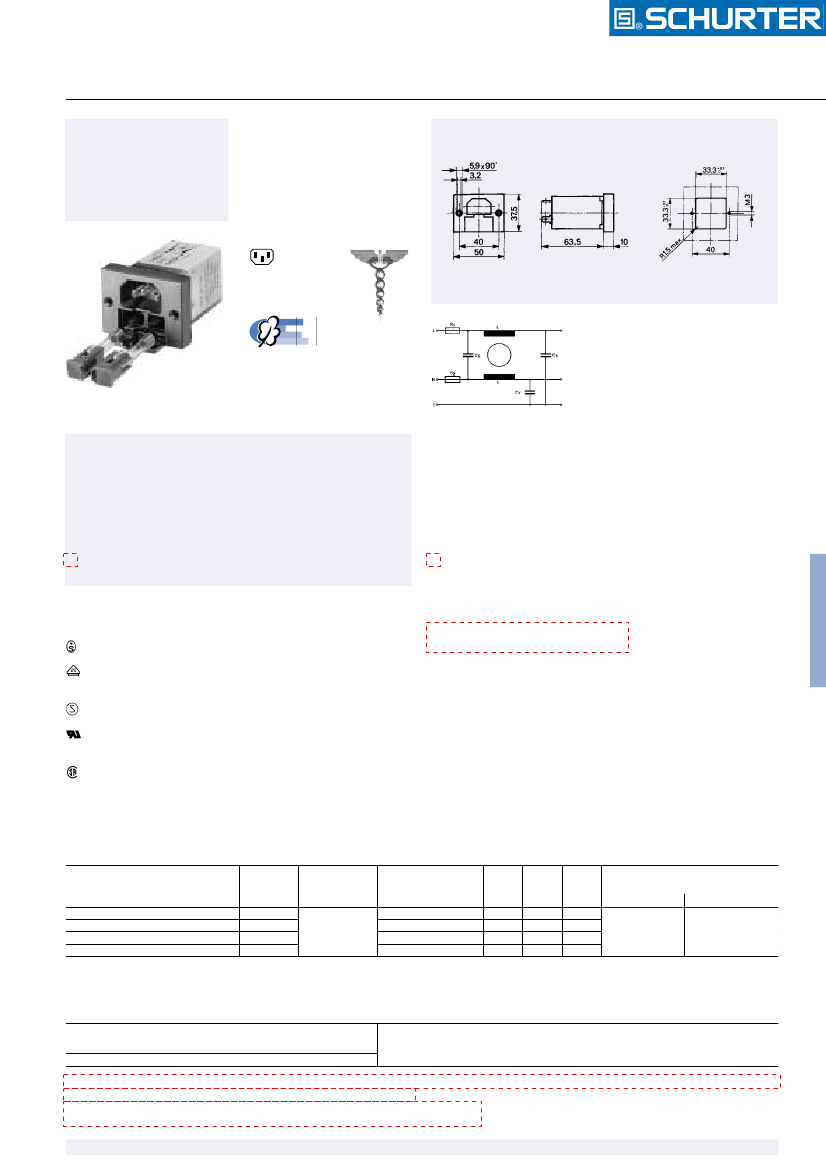

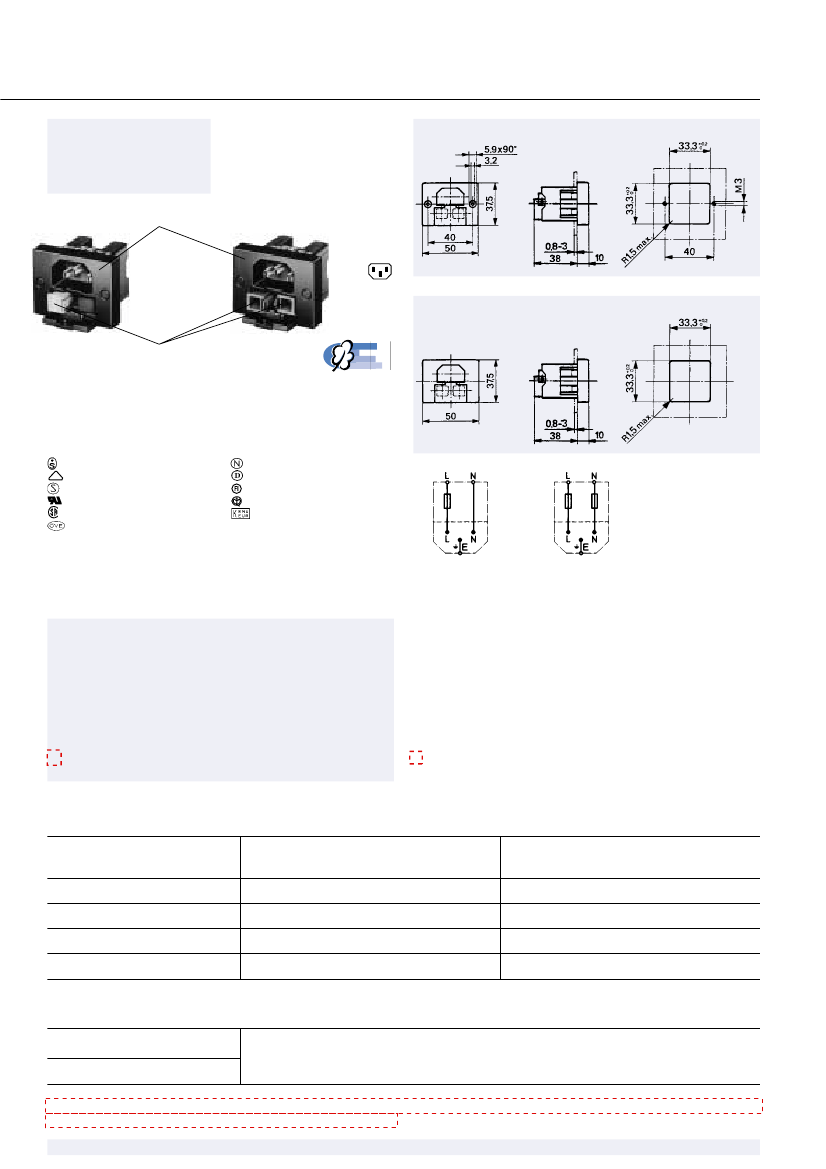

POWER ENTRY MODULES /
GERÄTESTECKER-KOMBIELEMENTE
Power entry
modules
Type 8843
with fuseholder
Socket /
Sockel
Gerätestecker-
Kombielemente
Typ 8843
mit G-Sicherungshalter
Screw-on mounting /
Schraub-Montage
C 14
70 °C
Snap-in mounting /
Snap-in-Montage
Fuseholder insert /
G-Sicherungshalter-Einsatz
50
75
100
Approvals /
Approbationen
!"#
SEV
VDE
SEMKO
UL
CSA
ÖVE
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
NEMKO
DEMKO
FIMKO
IMQ
KEMA
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
(10 A/250 V AC)
Standards, Patents /
Normen, Patente
EN 60320-1, IEC 60320-1/C14, DIN VDE 0625, SEMKO 9320,
CSA C22.2/182.3, UL 498, U.S. Patent No. 4.568.137
Technical data
• Appliance inlet protection class I, pin temperature 70 °C
• Shock-safe fuseholder 1- or 2-pole for fuse-links 5 x 20 mm
or 6,3 x 32 mm (
1
/
4
’’ x 1
1
/
4
’’)
• Screw-on mounting from front or rear or snap-in mounting
for panel thickness 0,8–3 mm
• Solder terminals 3,0 x 0,8 mm or quick connect terminals
4,8 x 0,8 mm (brass tin-plated)
• Ambient temperature T
a
–25 to +70 °C
• Contact resistance: 5 mΩ
• Admissible power acceptance P
h
in function of T
a
see page 266
• Socket of thermoplastic UL 94V-0
single pole /
1polig
double pole /
2polig
Technische Daten
• Gerätestecker Schutzklasse I, Stifttemperatur 70 °C
• Berührungssicherer 1- oder 2poliger G-Sicherungshalter für G-Si-
cherungseinsätze 5 x 20 mm oder 6,3 x 32 mm (
1
/
4
’’ x 1
1
/
4
’’)
• Schraubbefestigung für Durchsteck- oder Snap-in-Steckmontage
für Montageplattendicken 0,8–3 mm
• Lötanschlüsse 3,0 x 0,8 mm oder Steckanschlüsse
4,8 x 0,8 mm (Messing verzinnt)
• Umgebungstemperatur T
u
–25 bis +70 °C
• Durchgangswiderstand: 5 mΩ
• Zulässige Leistungsaufnahme P
h
in Funktion von T
u
siehe Seite 266
• Sockel aus Thermoplast UL 94V-0
Order No. Socket (fuse-drawer inserts must be ordered seperately) /
Bestell-Nr. Sockel (G-Sicherungshalter-Einsätze separat bestellen)
Fuseholder /
G-Sicherungshalter
1-pole / 1polig
2-pole / 2pole
8843.0351
8843.0361
(8843-351.60)
(8843-361.60)
8843.0353
8843.0363
(8843-353.60)
(8843-363.60)
8843.0451
8843.0461
(8843-451.60)
(8843-461.60)
8843.0453
8843.0463
(8843-453.60)
(8843-463.60)
Order No.
Fuseholder insert /
Bestell-Nr.
G-Sicherungshalter-Einsatz
Type /
Typ
5 x 20 mm
8843.0902
(8843-902.60)
6,3 x 32 mm
8843.0901
(8843-901.60)
Two fuseholder inserts must be ordered for 2-pole fuseholder /
Für Sockel mit 2poligem G-Sicherungshalter müssen zwei G-Sicherungshalter-Einsätze bestellt werden
Solder terminals /
Lötanschlüsse
3,0 x 0,8 mm
•
•
•
•
Quick connect terminals / Screw-on mounting /
Steckanschlüsse
Schraubmontage
4,8 x 0,8 mm
•
•
•
•
Snap-in mounting /
Snap-in-Montage
Suitable plug connectors for cable connection 4300.0602/0606 see page 286 /
Passende Gerätesteckdosen für Kabel, 4300.0602/0606 siehe Seite 286
Cord retaining clamp see page 289 /
Sicherungsbügel siehe Seite 289
242
SCHURTER AG Switzerland,
¤
(+)++41-41
369 31 11
Fax
(+)++41-41
369 34 03 E-mail: contact@schurter.ch Internet: http.//www.schurter.ch
POWER ENTRY MODULES /
GERÄTESTECKER-KOMBIELEMENTE
Power entry
modules
Type 8843
with mains filter for standard
and medical application
with fuseholder
Gerätestecker-
Kombielemente
Typ 8843
mit Netzfilter für Standard-
und Medizinal-Anwendungen
mit G-Sicherungshalter
C 14
70 °C
MEDICAL GRADE
50
75
100
Technical data
• Appliance inlet protection class I, pin temperature 70 ºC
• Shock-safe 2-pole fuseholder for fuse-links 5 x 20 mm
and 6,3 x 32 mm (
1/
4
’’ x 1
1/
4
’’)
• With an integral mains filter for 1, 3, 6 or 10 A / 250 V AC
• Quick connect terminals 6,3 x 0,8 mm
• Nichrom steel shield
• Mounting with screws M3
• Ambient temperature T
a
–25 to +70 °C
• Admissible power acceptance P
h
in function of T
a
see page 269
• Socket of thermoplastic UL 94V-0
Technische Daten
• Gerätestecker Schutzklasse I, Stifttemperatur 70 ºC
• Berührungssicherer G-Sicherungshalter 2polig für G-Sicherungs-
einsätze 5 x 20 mm und 6,3 x 32 mm (
1/
4
’’ x 1
1/
4
’’)
• Angebauter Netzfilter für 1, 3, 6 oder 10 A / 250 V AC
• Steckanschlüsse 6,3 x 0,8 mm
• Filtergehäuse aus Chromnickelstahl
• Montage mit Schrauben M3
• Umgebungstemperatur T
u
–25 bis +70 °C
• Zulässige Leistungsaufnahme P
h
in Funktion von T
u
siehe Seite 269
• Sockel aus Thermoplast UL 94V-0
Approvals /
Approbationen
SEV
VDE
SEMKO
UL
CSA
(1–6 A/250 V AC)
only standard version /
nur Standard-Ausführung
(1–10 A/250 V AC)
standard and medical version /
Standard- und medizinische Ausführung
(1 A/250 V AC)
only standard version /
nur Standard-Ausführung
(1–10 A/250 V AC)
standard and medical version /
Standard- und medizinische Ausführung
(1–10 A/250 V AC)
standard and medical version /
Standard- und medizinische Ausführung
Attenuation loss see page 269 /
Einfügungsdämpfung siehe Seite 269
Values of fuse-links (time-lag): I
fl
≤
I
n
/
Wert der Sicherungseinsätze (träge): I
si
≤
I
n
Order No. Socket
(for standard filter)
fuse-drawer must be ordered separately /
Bestell-Nr. Sockel
(für Standard Filter)
Schublade separat bestellen
I
n
(A)
T
a
45°C* /
T
u
45°C*
1
3
6
10
U
n
(V)
up to /
bis
250 V
max.
50 //60 Hz
50 60 Hz
Max. leakage curr.
Max. Ableitstrom
(mA) 250V/50Hz
< 0,5
< 0,5
< 0,5
< 0,5
C
x2
(nF)
47
47
47
47
C
y
(nF)
2,2
2,2
2,2
2,2
L (2x)
(mH)
11
1,6
0,8
0,4
Test voltage
Testspannung
L,N
E
2700 V DC
2 sec. /
2 Sek.
L
N
8843.8123.1
(8843.N1.140.60)
8843.8323.1
(8843.N3.140.60)
8843.8623.1
(8843.N6.140.60)
8843.8923.1
(8843.N10.140.60)
*
VDE T
a
40 °C /
VDE T
u
40 °C
1075 V DC
2 sec. /
2 Sek.
Order No.
Fuseholder insert
Bestell-Nr.
G-Sicherungshalter-Einsatz
for fuse-links
/ für Sicherungseinsätze
5 x 20 mm
6,3 x 32 mm (
1
/
4
’’ x 1
1
/
4
’’)
8843.0902
(8843–902.60)
8843.0901
(8843–901.60)
Two fuseholder inserts must be ordered for each filter /
Pro Filter müssen zwei G-Sicherungshalter-Einsätze bestellt werden
Suitable plug connectors for cable connection 4300.0602/0606 see page 286 /
Passende Gerätesteckdosen für Kabel, 4300.0602/0606 siehe Seite 286
Cord retaining clamp see page 289 /
Sicherungsbügel siehe Seite 289
Power entry modules with mains filter for medical application see page 265 /
Bestellnummern der Netzfilter für medizinische Anwendungen siehe Seite 265
