OEM 블루투스-시리얼 모듈,
ESD100V2
특징
·UART 인터페이스, 블루투스 스펙 v2.0+EDR
·Transmit Power - Max. 18dBm
·Receiving Sensitivity: 90dBm(0.1%BER)
·초소형 크기 - 27.5 x 30.0 x 14.0 (mm)
·RS232 시리얼 케이블 대체
·Serial Port Profile 지원
·PDA, 노트북 등과 상호 운영 가능
·on-board 칩 안테나 내장
·간편한 윈도우 기반 펌웨어 업그레이드용 소프트웨어 지원
(ParaniUpdater)
·통신 거리 ( 개방 공간 기준 ): 기본 100 m
·간편한 윈도우 기반 설정용 소프트웨어 지원
·별도의 드라이버 및 소프트웨어가 필요 없음

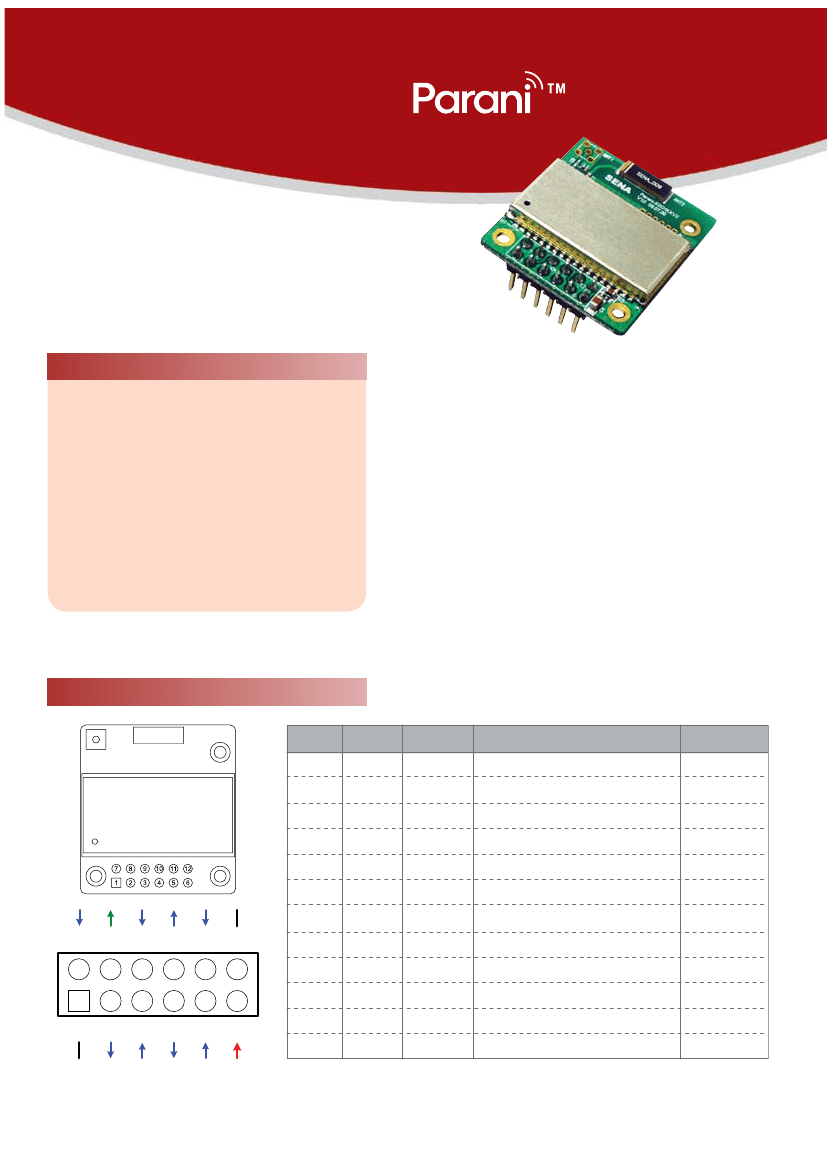

Parani-ESD100V2
는 RS232 시리얼 케이블을 무선으로 대체할
수 있는, 블루투스 2.0+EDR 클래스 1 타입의 내장형 블루투스 시리얼 모
듈입니다. Parani-ESD100V2는 안테나가 내장된 초소형 사이즈의 블루투
스 시리얼 모듈입니다. 기본 통신거리 100m를 지원합니다.
Parani-ESD100V2 응용 분야:
- RS232 케이블링 대체
- 공장 자동화 무선 통신 응용
- 교통 감시 시스템
- PLC 프로그래밍
- 자동차 진단 시스템
- 무선 프린팅
- 무선 POS 시스템
- 무선 물류 시스템
- 산업용 무선 기기 제어 및 모니터링
핀 정보
Pin #
1
2
3
4
5
6
7
Pairing
DCD
7
8
2
Signal
GND
TxD
RxD
RTS
CTS
VDD
Pairing
DCD
DSR
DTR
RST
GND
Direction
-
Output
Input
Output
Input
Input
Input
Output
Input
Output
Input
-
Description
Power Ground
UART Data Output
UART Data Input
UART Ready to Send
UART Clear to Send
DC Input (3.0~3.3V)
Pairing Input (Active Low)
Bluetooth Connect Detect (Active Low)
Data Set Ready
Data Terminal Ready
Reset (Active Low)
Power Ground
Signal Level
Ground
TTL
TTL
TTL
TTL
Power
TTL
TTL
TTL
TTL
TTL
Ground
DSR
9
3
DTR
10
4
RST
G ND
11
5
12
6
8
9
10
11
12
1
G ND
TXD
RXD
RTS
CTS
VDD
OEM 블루투스-시리얼 모듈,
ESD100V2
기술 사양
Serial Interface
- UART interface, 2.54mm Pin Header 2X6 (12pin)
- Serial UART speed up to 921.6kbps
- CTS/RTS flow control, DTR/DSR for loop-back & full transfer
Environmental
- Operating temperature: -30℃ ~ 80℃
- Storage temperature: -40℃ ~ 85℃
- Humidity: 90% (Non-condensing)
Bluetooth
-
-
-
-
Bluetooth v2.0 + EDR Class1
Level - 18 dBm
Profile: Serial Port Profile
Working distance: Nominal 100m
Physical Properties
- Dimension:
27.5 mm L (1.08 in )
30.0 mm W (1.18 in )
14.0 mm H (0.55 in )
- Weight: 6 g
Max. Tx power
- 18 dBm
Regulatory Approvals
- FCC, CE, TELEC, KCC, SIG
Receive Sensitivity
- 90 dBm
SIG QDID
- B015896
Configuration
- ParaniWIN, ParaniWizard, Modem AT command set
Warranty
- 1-year Limited Warranty
Firmware upgrade
- by ParaniUpdater
Power
- Supply voltage: 3.3V DC
- Supply current: 10mA - 60mA

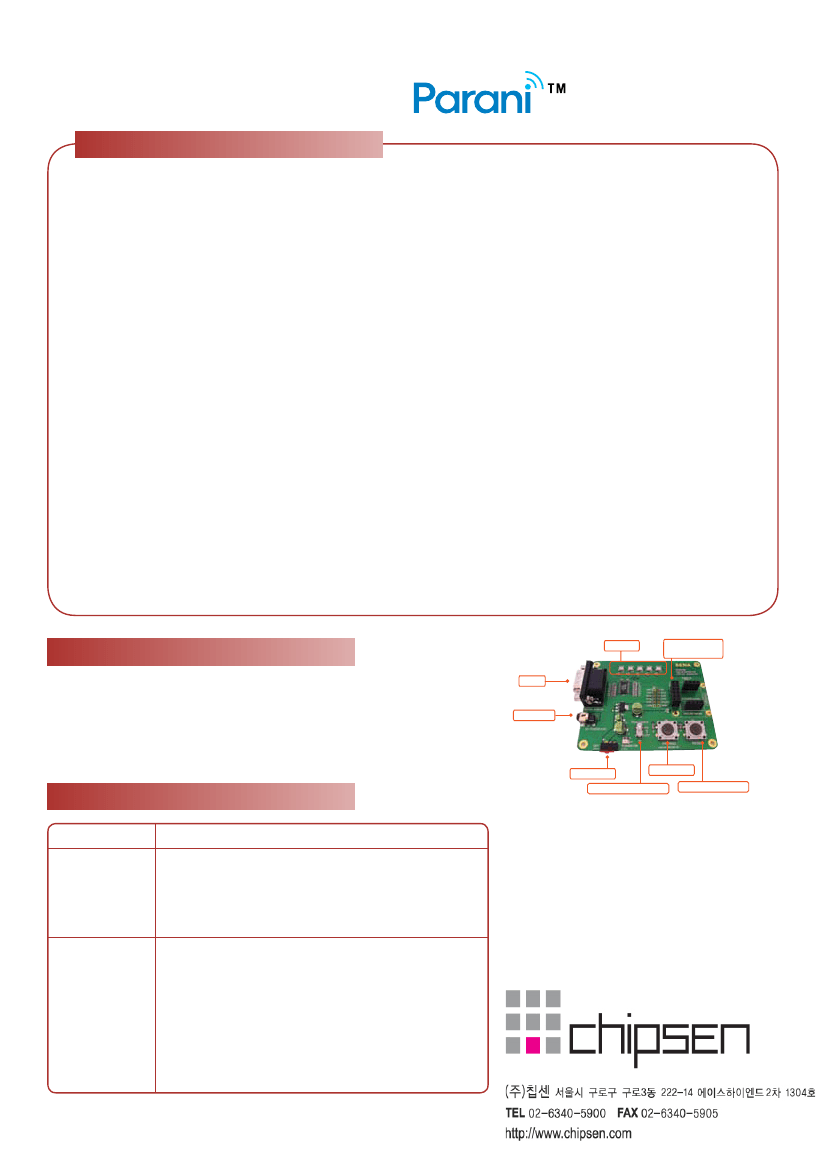

Parani-ESD100V2 스타터 키트
Parani-ESD100V2 스타터 키트는
사용자의 개발을 용이하게 하기 위해서 다음의 샘플 회로
를 지원하는 평가용 보드입니다
- Parani-ESD100V2 인터페이스, 전원, RS232 인터페이스, Reset, LED, Pairing, H/W 흐름 제어
RS232
LEDs Set
ESD100V2/110V2
Interface
Power Input
Power Switch
Pairing Button
Factory Reset Button
주문 정보
제품 ½드
제품 설명/내용물
Parani-ESD100V2 내장형 블루투스-시리얼 모듈, 클래스 1
블루투스 v2.0+EDR, 칩 안테나 내장형
H/W Flow Control Switch
ESD100V2-01
내용물:
- Parani-ESD100V2 모듈 (온-보드 칩 안테나)
자세한 정보는 세나 웹페이지에서
http://www.sena.co.kr
ESD100V2용 스타터 키트
(주)세나테크놀로지
서울시 서초구 양재동 210번지 137-130
전화: 02)573-7772, 팩스: 02)573-7710
내용물:
ESD100V2SK-02
-
-
-
-
-
-
Parani-ESD100V2 모듈 (온-보드 칩 안테나)
개발 보드
시리얼 데이터 케이블
DC 전원 어댑터
퀵 스타트 가이드
CD-ROM (사용자 매뉴얼 및 설정 소프트웨어 포함)
제품문의:
전화:02)529-7024, email: sales@sena.com
기술지원:
전화:02)573-5422, email: support.kr@sena.com
