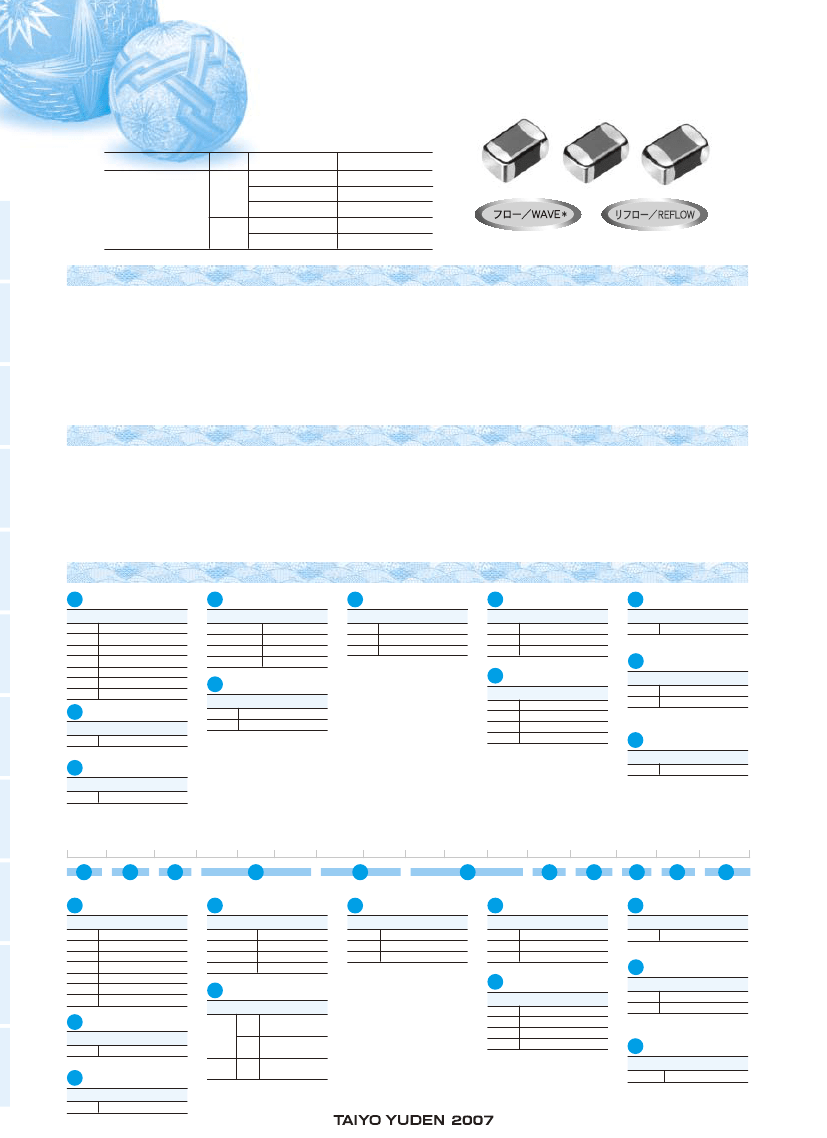

一般積層セラミックコンデンサ
（高誘電率系・Class
2）
code
B/BJ
OPERATING TEMP.
F
STANDARD MULTILAYER CERAMIC CAPACITORS
(CLASS2 :HIGH DIELECTRIC CONSTANT TYPE)
Temp.characteristics operating Temp. range
B
X7R
X5R
F
Y5V
−25∼＋85℃
−55∼＋125℃
−55∼＋85℃
−25∼＋85℃
−30∼＋85℃
＊042TYPE,
063TYPE, 105TYPEは除く
＊Except
for
042TYPE, 063TYPE, 105TYPE
特長 FEATURES
・実装密度の向上が図れます
・モノリシックの構造のため、信頼性が高い
・同一½状、静電容量範囲が広い
・Improve
Higher Mounting Densities.
・Multilayer
block structure provides higher reliability
・A
wide range of capacitance values available in standard case sizes.
用途 APPLICATIONS
・一般電子機器用
・通信機器用
（携帯電話、PHS、コードレス電話
etc.）
・General
electronic equipment
・Communication
equipment (cellular phone, PHS, other wireless applica-
tions, etc.)
½名表記法 ORDERING
CODE
1
定格電圧
〔VDC〕
A
J
L
E
T
G
U
4
6.3
10
16
25
35
50
4
½状寸法
（EIA） 〔mm〕
L×W
042(01005)
063(0201)
105(0402)
107(0603)
0.4×0.2
0.6×0.3
1.0×0.5
1.6×0.8
6
公称静電容量
〔pF〕
例
102
223
1000
22000
7
容量許容差
〔％〕
K
M
Z
±
10
±
20
＋80
−20
9
個別仕様
−
標準
10
包装
F
T
テーピング（2mmピッチ・178φ）
テーピング（4mmピッチ・178φ）
5
温度特性
△B,BJ
△F
△＝スペース
8
½品厚み
〔mm〕
±10％
＋30
％
−80
C
P
V
Z
0.2
0.3
0.5
0.8
2
シリーズ名
M
積層コンデンサ
11
½社管理記号
△
△＝スペース
3
端子電極
K
メッキ品
標準
_ F
○
L M K 1 0 5 B J 1 0 4 K V
1
1
Rated voltage VDC〕
〔
A
J
L
E
T
G
U
4
6.3
10
16
25
35
50
2
3
4
4
5
6
6
7
7
8
9
9
10
11
Dimensions (case size)
（
L×W）
〔mm〕
042(01005)
063(0201)
105(0402)
107(0603)
0.4×0.2
0.6×0.3
1.0×0.5
1.6×0.8
Nominal Capacitance pF〕
〔
example
102
223
1000
22000
Capacitance Tolerance
％〕
〔
K
M
Z
±
10
±
20
＋80
−20
Special code
−
Standard products
10
Packaging
F
T
Tape&Reel
（
2mm
pitch・178φ）
Tape&Reel
（
4mm
pitch・178φ）
5
Temperature characteristics code
△B
BJ
△F
X7R
X5R
Y5V
−55∼＋125℃
±15％
−55∼＋85℃
±15％
−30∼＋85℃
＋22
−82
％
8
Thickness mm〕
〔
C
P
V
Z
0.2
0.3
0.5
0.8
2
Series name
M
Multilayer ceramic capacitors
11
Internal code
△
Standard Products
△＝Blank
space
3
End termination
△＝Blank
space
54
K
Plated

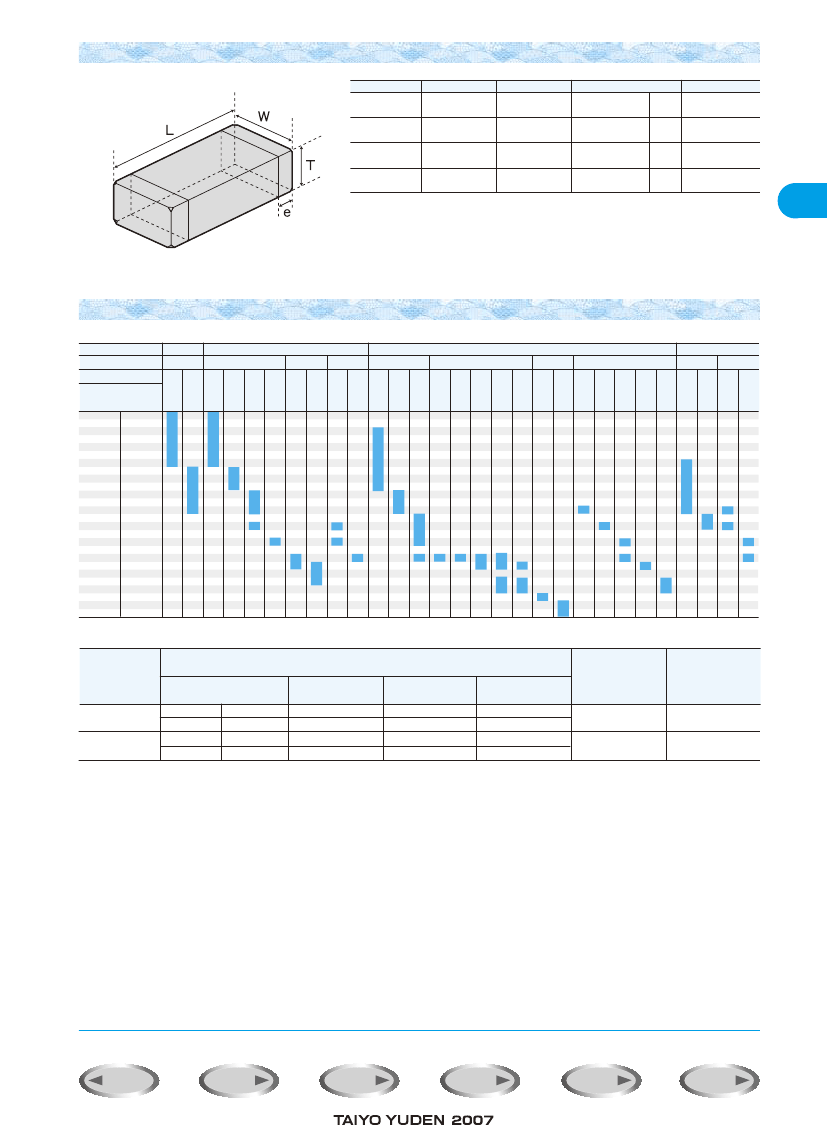

外½寸法 EXTERNAL
DIMENSIONS
Type
（EIA）
□MK042
（01005）
□MK063
（0201）
□MK105
（0402）
□MK107
（0603）
L
W
T
0.4±0.02
0.2±0.02
0.2±0.02
（0.016±0.001）（0.008±0.001） （0.008±0.001）
0.6±0.03
0.3±0.03
0.3±0.03
（0.024±0.001）（0.012±0.001） （0.012±0.001）
1.0±0.05
0.5±0.05
0.5±0.05
（0.039±0.002）（0.020±0.002） （0.020±0.002）
1.6±0.10
0.8±0.10
50.8±0.10
（0.063±0.004）（0.031±0.004） （0.031±0.004）
e
0.1±0.03
（0.004±0.001）
0.15±0.05
（0.006±0.002）
0.25±0.10
（0.010±0.002）
0.35±0.25
（0.014±0.010）
Unit：mm
（inch）
C
P
V
Z
4
CAPACITORS
概略バリエーション AVAILABLE
CAPACITANCE RANGE
■汎用積層セラミックコンデンサ
（General
Multilayer Ceramic capacitors）
Type
Temp.char.
WV
Cap
[ pF ]
100
150
220
330
470
680
1000
1500
2200
3300
4700
6800
10000
15000
22000
33000
47000
68000
100000
220000
330000
470000
1000000
2200000
3300000
4700000
042
B/X5R
063
B/X5R
X5R
F/Y5V
B/X7R
B/X5R
105
X5R
F/Y5V
B/X7R
107
F/Y5V
10V 6.3V 25V 16V 10V 6.3V 6.3V 4V 6.3V 4V
50V 25V 16V 35V 25V 16V 10V 6.3V 6.3V 4V 50V 25V 16V 10V 6.3V 50V 25V 50V 25V
[ pF 3digits ]
101
151
221
331
471
681
102
152
222
332
472
682
103
153
223
333
473
683
104
224
334
474
105
225
335
475
C
P
V
P
C
Z
P
P
P
P
P
P
P
P
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
V
Z
Z
Z
Z
Z
注:グラフの記号は½品厚み記号です。
Note : Letter codes in shaded areas are thickness codes.
温度特性
温度特性コード
Temp. char.Code
準拠規格
Applicable standard
Temperature characteristics
温度範囲
〔℃〕
Temperature range
基準温度
〔℃〕
Ref. Temp.
容量変化率
〔％〕
Capacitance change
静電容量許容差
〔％〕
Capacitance tolerance
tanδ
〔％〕
Dissipation factor
BJ
F
JIS
EIA
JIS
EIA
B
X7R*
F
Y5V
−25∼85
−55∼125
−25∼85
−30∼85
20
25
20
25
±10
±15
＋30／−80
＋22／−82
±20
（M）
±10
（K）
＋80
（Z）
ー20
2.5%max.**
7.0%max.**
*
：X5Rのみ対応するアイテムがあります。詳細はアイテム一覧を参照ください。
**
：
代表定期な値を記載しています。詳細はアイテム一覧を参照ください。
*
：Some
of parts are only applicable to X5R. Please refer to PART NUMBERS table.
**
：
The figure indicate typical value. Please refer to PART NUMBERS table.
セレクションガイド
Selection Guide
アイテム一覧
Part Numbers
特性図
Electrical Characteristics
̶ ̶ ̶
̶ ̶ ̶
梱包
Packaging
信頼性
Reliability Data
½用上の注意
Precautions
P.10
etc
P.56
P.84
P.88
P.94
55
