VJ X7R Dielectric
Vishay Vitramon
Surface Mount Multilayer Ceramic Chip Capacitors
for Commercial Applications
FEATURES
•
General purpose dielectric
•
Excellent aging characteristics
•
Ideal for decoupling and filtering
•
Ideal for surge suppression and high voltage
applications
•
Wide range of case sizes, voltage ratings and
capacitance values
•
Protective surface coating of high voltage capacitors
maybe required to prevent surface arcing
•
Surface mount, precious metal technology, wet built
process
•
Halogen-free according to IEC 61249-2-21
ELECTRICAL SPECIFICATIONS
Note:
Electrical characteristics at + 25 °C unless otherwise specified
Operating Temperature:
- 55 °C to + 150 °C
Capacitance Range:
100 pF to 1.8 µF
Voltage Rating:
10 Vdc to 1000 Vdc
Temperature Coefficient of Capacitance (TCC):
X7R: ± 15 % from - 55 °C to + 125 °C, with 0 Vdc applied
X5R: ± 15 % from - 55 °C to + 85 °C, with 0 Vdc applied
(4)
Dissipation Factor (DF):
≤
25 V ratings: 3.5 % maximum at 1.0 V
rms
and 1 kHz
> 25 V ratings: 2.5 % maximum at 1.0 V
rms
and 1 kHz
Aging Rate:
1 % maximum per decade
Insulation Resistance (IR):
At + 25 °C and rated voltage 100 000 MΩ minimum or
1000
ΩF,
whichever is less
At + 125 °C and rated voltage 10 000 MΩ minimum or
100
ΩF,
whichever is less
Dielectric Withstanding Voltage (DWV):
This is the maximum voltage the capacitors are tested for a
1 to 5 second period and the charge/discharge current does
not exceed 50 mA
≤
200 Vdc: DWV at 250 % of rated voltage
500 Vdc: DWV at 200 % of rated voltage
630/1000 Vdc: DWV at 150 % of rated voltage
ORDERING INFORMATION
VJ0805
(3)
CASE
CODE
0402
0603
0805
1206
1210
1808
1812
1825
2220
2225
3640
Y
DIELECTRIC
102
K
X
TERMINATION
A
DC VOLTAGE
RATING
(1)
Q = 10 V
J = 16 V
X = 25 V
A = 50 V
B = 100 V
C = 200 V
E = 500 V
P = 250 V
L = 630 V
G = 1000 V
A
MARKING
T
PACKAGING
###
(2) (5)
PROCESS
CODE
CAPACITANCE CAPACITANCE
NOMINAL CODE TOLERANCE
Expressed in
picofarads (pF).
The first two
digits are
significant, the
third is a
multiplier.
Examples:
102 = 1000 pF
J=±5%
K = ± 10 %
M = ± 20 %
Y = X7R
G = X5R
(4)
X = Ni barrier
100 % tin plated
F = AgPd
A = Unmarked
M = Marked
Note:
Marking is
only available for
0805 and 1206
with termination
code “X”
T = 7" reel/plastic tape
C = 7" reel/paper tape
R = 11 1/4" reel/plastic tape
P = 11 1/4" reel/paper tape
O = 7" reel/flamed paper tape
I = 11 1/4"/13"reel/flamed paper
tape
Note:
“I” and “O” is used for
“F” termination paper taped size
0402/0603/0805
Notes:
(1)
DC voltage rating should not be exceeded in application
(2)
Process Code may be added with up to three digits, used to control non-standard products and/or special requirements
(3)
Case size designator may be replaced by four digit drawing number used to control non-standard products and/or special requirements
(4)
Selected values for X5R, see selection chart
(5)
“A2” temporarily used to identify manufacturing plant for size
≥
1812
Document Number: 45127
Revision: 23-Dec-08
For technical questions, contact: mlcc@vishay.com
www.vishay.com
43
VJ X7R Dielectric
Vishay Vitramon
Surface Mount Multilayer Ceramic Chip Capacitors
for Commercial Applications
DIMENSIONS
in inches [millimeters]
L
W
T
MAX.
P
EIA STYLE
PART
ORDERING
NUMBER
LENGTH
(L)
WIDTH
(W)
MAXIMUM
THICKNESS
(T)
TERMINATION
(P)
MINIMUM
0.004
[0.10]
0.012
[0.30]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
0.010
[0.25]
MAXIMUM
0.016
[0.41]
0.018
[0.46]
0.028
[0.71]
0.028
[0.71]
0.028
[0.71]
0.030
[0.76]
0.030
[0.76]
0.030
[0.76]
0.030
[0.76]
0.030
[0.76]
0.030
[0.76]
0402
VJ0402
0.040 + 0.004/- 0.002
[1.00 + 0.10/- 0.05]
0.063 ± 0.005
[1.60 ± 0.12]
0.079 ± 0.008
[2.00 ± 0.20]
0.126 ± 0.008
[3.20 ± 0.20]
0.126 ± 0.008
[3.20 ± 0.20]
0.177 ± 0.010
[4.50 ± 0.25]
0.177 ± 0.010
[4.50 ± 0.25]
0.177 ± 0.010
[4.50 ± 0.25]
0.220 ± 0.008
[5.59 ± 0.20]
0.220 ± 0.010
[5.59 ± 0.25]
0.360 ± 0.015
[9.14 ± 0.38]
0.020 + 0.004/- 0.002
[0.50 + 0.10/- 0.05]
0.031 ± 0.005
[0.80 ± 0.12]
0.049 ± 0.008
[1.25 ± 0.20]
0.063 ± 0.008
[1.60 ± 0.20]
0.098 ± 0.008
[2.50 ± 0.20]
0.080 ± 0.010
[2.03 ± 0.25]
0.126 ± 0.008
[3.20 ± 0.20]
0.252 ± 0.010
[6.40 ± 0.25]
0.200 ± 0.010
[5.08 ± 0.25]
0.250 ± 0.010
[6.35 ± 0.25]
0.400 ± 0.015
[10.20 ± 0.38]
0.024
[0.60]
0.036
[0.92]
0.057
[1.45]
0.067
[1.70]
0.067
[1.70]
0.067
[1.70]
0.086
[2.18]
0.086
[2.18]
0.086
[2.18]
0.086
[2.18]
0.086
[2.18]
0603
VJ0603
0805
VJ0805
1206
VJ1206
1210
VJ1210
-
VJ1808
1812
VJ1812
1825
VJ1825
-
VJ2220
-
VJ2225
-
VJ3640
www.vishay.com
44
For technical questions, contact: mlcc@vishay.com
Document Number: 45127
Revision: 23-Dec-08
VJ X7R Dielectric
Surface Mount Multilayer Ceramic Chip Capacitors
for Commercial Applications
SELECTION CHART
DIELECTRIC
X7R
(2)
STYLE
VJ0402
VJ0603
VJ0805
VJ1206
EIA TYPE
0402
0603
0805
1206
VOLTAGE (Vdc)
16 25 50 100 16 25 50 100 200 10 16 25 50 100 200 16 25 50 100 200
CAP.
CAP.
CODE
121
120 pF
•• •• •• ••
151
150 pF
•• •• •• ••
181
180 pF
•• •• •• ••
221
220 pF
•• •• •• ••
271
270 pF
•• •• •• ••
331
330 pF
•• •• •• ••
•• •• ••
••
391
390 pF
•• •• •• •• •• •• •• •• ••
••
471
470 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• ••
•• •• •• ••
561
560 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• ••
•• •• •• ••
681
680 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• ••
•• •• •• ••
821
820 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• ••
•• •• •• ••
102
1000 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
122
1200 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
152
1500 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
182
1800 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
222
2200 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
272
2700 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
332
3300 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
392
3900 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
472
4700 pF
•• •• •• •• •• •• •• •• ••
•• •• •• •• •• •• •• •• •• ••
562
5600 pF
•• •• ••
•• •• •• ••
•• •• •• •• •• •• •• •• •• ••
682
6800 pF
•• •• ••
•• •• •• ••
•• •• •• •• •• •• •• •• •• ••
822
8200 pF
•• •• ••
•• •• •• ••
•• •• •• •• •• •• •• •• •• ••
103
0.010 µF
•• •• ••
•• •• •• ••
•• •• •• •• •• •• •• •• •• ••
123
0.012 µF
•• ••
•• •• •• ••
•• •• •• •• •• •• •• •• •• ••
153
0.015 µF
•• ••
•• •• •• ••
•• •• •• •• • •• •• •• •• ••
183
0.018 µF
•• ••
•• •• •• ••
•• •• •• •• • •• •• •• •• ••
223
0.022 µF
••
•• •• •• ••
•• •• •• •• • •• •• •• •• ••
273
0.027 µF
••
•• •• •• ••
•• •• •• •• • •• •• •• •• ••
333
0.033 µF
••
•• •• •• ••
•• •• •• •
•• •• •• •• ••
393
0.039 µF
••
•• •• •• ••
•• •• •• •
•• •• •• •• •
473
0.047 µF
••
•• •• ••
•• •• •• •
•• •• •• •• •
563
0.056 µF
•• •• ••
•• •• •• •
•• •• •• •• •
683
0.068 µF
•• •• ••
•• •• •
•
•• •• •• •• •
823
0.082 µF
•• •• ••
•• •• •
•
•• •• •• •
•
104
0.10 µF
•• •• ••
•• •• •
•• •• •• •
•
124
0.12 µF
••
•• •• •
•• •• •• •
154
0.15 µF
••
•• •• •
•• •• •
•
184
0.18 µF
• •
•• •• •
•
224
0.22 µF
• •
•• •• •
•
274
0.27 µF
• •
•• •• •
•
334
0.33 µF
• •
• •
•
394
0.39 µF
•
• •
•
474
0.47 µF
•
• •
•
564
0.56 µF
•
• •
684
0.68 µF
•
• •
824
0.82 µF
•
• •
105
1.0 µF
•
• •
125
1.2 µF
155
1.5 µF
185
1.8 µF
225
2.2 µF
275
2.7 µF
335
3.3 µF
395
3.9 µF
475
4.7 µF
565
5.6 µF
685
6.8 µF
Notes:
(1)
See soldering recommendations within this data book, or visit www.vishay.com/doc?45034
(2)
X5R (- 55 °C to + 85 °C TCC: ± 15 %) for all 0805/10 V ratings
•• Paper tape • Plastic tape
Document Number: 45127
Revision: 23-Dec-08
For technical questions, contact: mlcc@vishay.com
VJ1210
(1)
1210
250 500 630 16 25 50 100 200 500 630
Vishay Vitramon
•
•
••
••
••
••
••
••
••
••
••
••
••
••
••
••
••
••
••
••
••
•
•
•
••
••
••
••
••
••
••
••
••
••
••
••
••
••
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
www.vishay.com
45
VJ X7R Dielectric
Vishay Vitramon
Surface Mount Multilayer Ceramic Chip Capacitors
for Commercial Applications
SELECTION CHART
DIELECTRIC
X7R
VJ1812
(1)
VJ1825
(1)
VJ2220
(1)
STYLE
VJ1808
(1)
EIA TYPE
-
1812
1825
-
VOLTAGE
50 100 200 500 1000 25 50 100 200 500 1000 25 50 100 200 500 1000 50 100 200 500
(Vdc)
CAP
.
CAP.
CODE
121 120 pF
151 150 pF
181 180 pF
221 220 pF
271 270 pF
331 330 pF
391 390 pF
471 470 pF
•
561 560 pF
•
681 680 pF
•
821 820 pF
•
102 1000 pF
• •
•
122 1200 pF
• •
•
152 1500 pF
• •
•
182 1800 pF
• •
•
222 2200 pF
• •
•
272 2700 pF
• •
•
332 3300 pF
• •
•
•
392 3900 pF
• •
•
•
472 4700 pF
• • •
•
•
562 5600 pF
• • •
•
•
682 6800 pF
• • •
•
•
822 8200 pF
• • •
•
•
103 0.010 µF
• • • • •
• •
•
123 0.012 µF
• • • •
• •
•
153 0.015 µF
• • • •
• •
•
• •
•
183 0.018 µF
• • • •
• •
•
• •
•
223 0.022 µF
• • • •
• • • • •
•
• • • • • •
•
273 0.027 µF
• • • •
• • • • •
•
• • • • • •
•
333 0.033 µF
• • •
• • • • •
• • • • • •
•
393 0.039 µF
• • •
• • • • •
• • • • • •
•
473 0.047 µF
• • •
• • • • •
• • • • • •
•
563 0.056 µF
• • •
• • • • •
• • • • • •
•
683 0.068 µF
• • •
• • • • •
• • • • •
•
823 0.082 µF
• • •
• • • • •
• • • • •
•
• • • • •
• • • • •
• •
104 0.10 µF
• • •
124 0.12 µF
• •
• • • •
• • • • •
• •
154 0.15 µF
• •
• • • •
• • • • •
• •
184 0.18 µF
• •
• • • •
• • • • •
• •
224 0.22 µF
•
• • • •
• • • •
• •
274 0.27 µF
•
• • • •
• • • •
• • •
334 0.33 µF
• • • •
• • • •
• • •
394 0.39 µF
• • • •
• • • •
• • •
• • • •
• • • •
• • •
474 0.47 µF
• • •
• • • •
• • •
564 0.56 µF
684 0.68 µF
• • •
• • • •
• • •
824 0.82 µF
• • •
• • •
• • •
105
1.0 µF
• •
• • •
• • •
125
1.2 µF
• • •
• •
155 1.5 µF
• • •
•
• •
•
185
1.8 µF
225
2.2 µF
•
•
275
2.7 µF
335
3.3 µF
395
3.9 µF
475
4.7 µF
565
5.6 µF
685
6.8 µF
Note:
(1)
See soldering recommendations within this data book, or visit www.vishay.com/doc?45034
• Plastic tape
www.vishay.com
46
For technical questions, contact: mlcc@vishay.com
VJ2225
(1)
-
VJ3640
(1)
-
25 50 100 200 500 1000 25 50 100 200 500
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Document Number: 45127
Revision: 23-Dec-08
VJ X7R Dielectric
Surface Mount Multilayer Ceramic Chip Capacitors
for Commercial Applications

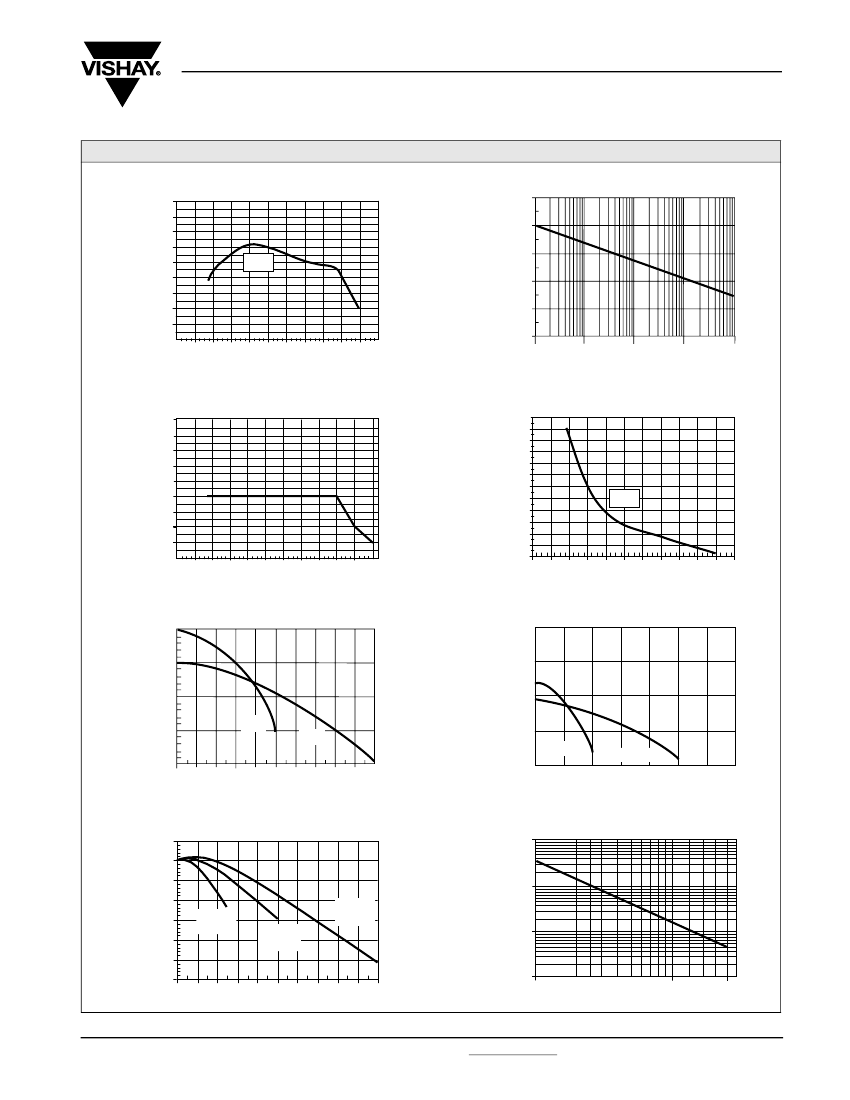

X7R DIELECTRIC - TYPICAL PARAMETERS
TYPICAL PARAMETER X7R
TEMPERATURE COEFFICIENT OF CAPACITANCE
% CAPACITANCE CHANGE
10
5
0
-5
- 10
- 15
- 20
- 25
- 30
- 75 - 50 - 25 0 20 50 75 100 125 150 175
TEMPERATURE °C
X7R
1.0
0.0
- 1.0
- 2.0
- 3.0
- 4.0
1
10
100
HOURS
1000
10 000
Vishay Vitramon
TYPICAL PARAMETER X7R
AGING RATE
TYPICAL PARAMETER X7R
VOLTAGE VS. TEMPERATURE
200
% CAPACITANCE CHANGE
15
TYPICAL PARAMETER X7R
DISSIPATION FACTOR VS. TEMPERATURE
6.0
5.5
5.0
4.5
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
150
100
50
0
- 75 - 50 - 25 0 20 50 75 100 125 150 175 180
TEMPERATURE °C
% DISSIPATION FACTOR
% VOLTAGE
X7R
- 75 - 50 - 25 0 25 50 75 100 125 150 175
TEMPERATURE °C
TYPICAL PARAMETER X7R
DISSIPATION FACTOR VS. VOLTAGE
DISSIPATION FACTOR
DISSIPATION FACTOR
0.020
0.016
0.012
50 V
TYPICAL PARAMETER X7R
DISSIPATION FACTOR VS. VOLTAGE
0.020
0.016
0.012
0.008
0.004
0
10 20 30 40
100 V
0.008
200 V
0.000
0
100
500/630 V
200 300 400 500
DC VOLTS APPLIED
600 700 UN/V-
50 60
70
80
90 100 UN/V-
DC VOLTS APPLIED
TYPICAL PARAMETER X7R
VOLTAGE COEFFICIENT OF CAPACITANCE
% CAPACITANCE CHANGE
5
0
5
- 10
- 15
- 20
- 25
- 30
0
10 20
30 40 50 60 70
80
DC VOLTS APPLIED
90 100
25 V
RATED
50 V
RATED
100 V
RATED
TYPICAL PARAMETER X7R
MIN. INSULATION RESISTANCE VS. TEMPERATURE
INSULATION RESISTANCE
(ΩF)
10 000
1000
100
10
10
25
100
150
TEMPERATURE °C
Document Number: 45127
Revision: 23-Dec-08
For technical questions, contact: mlcc@vishay.com
www.vishay.com
47
