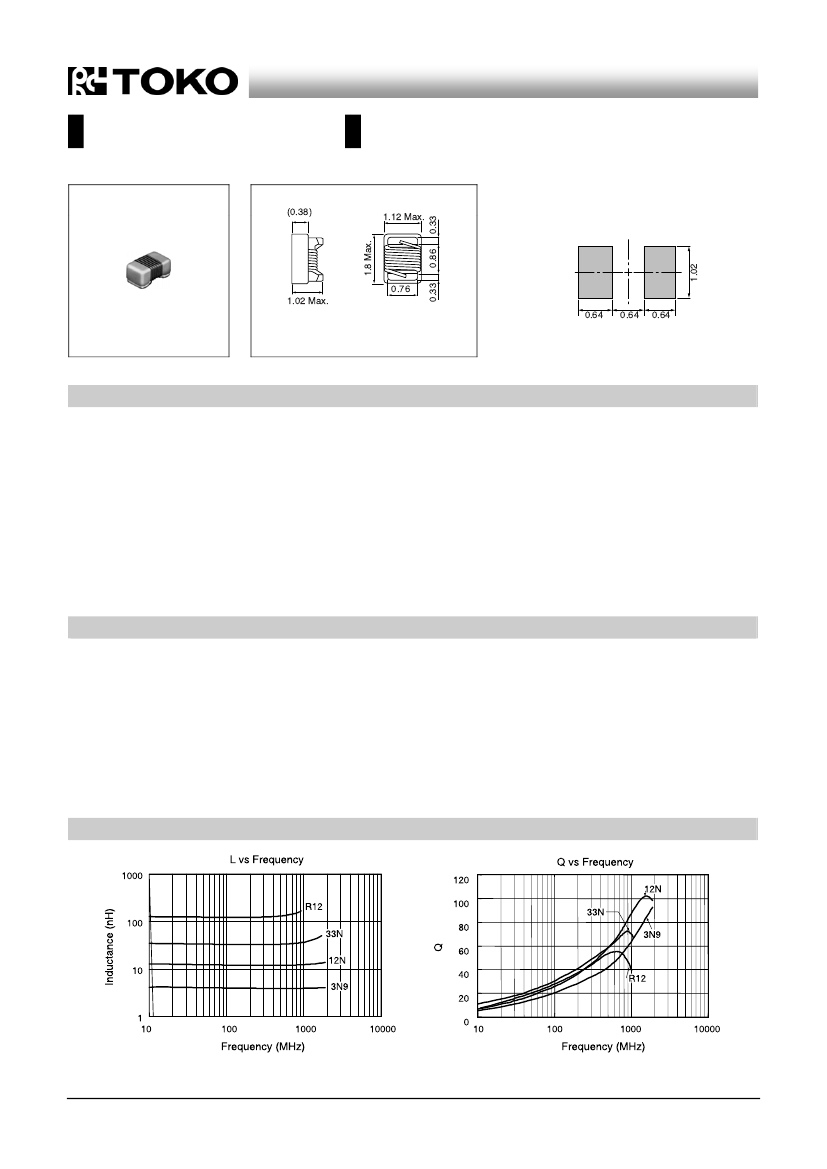

Wire Wound Chip Inductors
巻線チップインダクタ
LLQ1608 Series
Inductance Range:
3.6~470nH
Recommended patterns
0.33
(0.38)
1.12 Max.
推奨パターン図
1.8 Max.
0.86
0.76
1.02 Max.
0.33
0.64
(Unit: mm)
0.64
0.64
(Unit: mm)
FEATURES
特長
高周波用面実装巻線タイプの小型チップインダクタ
（サイズ：1.81.12mm角Max、高さ1.02mm
Max.）
セラミックコアに直接巻線、高精度ピッチ巻により、
ハイQ、バラツキの少ない自己共振周波数特性を実現
広いインダクタンス範囲、インダクタンス値2%の狭公差
天面を樹脂コーティング、実装時に優れた吸着性
RoHS指令対応
High frequency surface-mounted wire-wound type small
chip inductors (Size: 1.81.12mm Max square,1.02mm
Max height.)
The wire is wound directry on the ceramic core at a
precision pitch, realizing high-Q, self-resonant frequency
characteristics with little random variation.
Wide inductance range, and tight tolerance of
2%
of the
inductance value.
The top face is coated with resin, enabling the inductor to
be held firmly when being mounted.
RoHS compliant.
ELECTRICAL CHARACTERISTICS
Inductance Range
Inductance Tolerance
電気的特性
インダクタンス範囲
インダクタンス許容差
3.6½470nH
G級;
2%
(6.8½470nH)
J級 ;
5%
(3.6½470nH)
K級 ;
10%
(3.6½470nH)
700½12,500MHz
100½700mA
－40°C½＋125°C
－40°C½＋125°C
（0°C½＋60°C）
3.6~470nH
G ;
2% (6.8~470nH)
J ;
5% (3.6~470nH)
K ;
10% (3.6~470nH)
S.R.F.(for reference only)
700~12,500MHz
Rated DC current
100~700mA
Operating Temperature Range -40°C~+125°C
Storage Temperature Range
-40°C~+125°C
(In case of taping used)
(0°C~+60°C)
自己共振周波数（参考値）
許容電流
½用温度範囲
保存温度範囲
（テーピング状態）
EXAMPLES OF CHARACTERISTICS
代表特性例
continued on next page
次頁へ続く
1.02
Wire Wound Chip Inductors
巻線チップインダクタ
continued from previous page
前頁より続く
TOKO STANDARD PART NUMBERS
東光 標準品一覧
TYPE LLQ1608 Series (Quantity/reel; 3,000 PCS)
東光品番
インダクタンス
(1)
許容差
インダクタンス測定周波数
Q
(1)
Q測定周波数
自己共振周波数
(2)
直流抵抗
(3)
許容電流
(4)
TOKO
part number
LLQ1608-F3N6□
LLQ1608-F3N9□
LLQ1608-F4N3□
LLQ1608-F4N7□
LLQ1608-F5N6□
LLQ1608-F6N8□
LLQ1608-F7N5□
LLQ1608-F8N2□
LLQ1608-F8N7□
LLQ1608-F9N5□
LLQ1608-F10N□
LLQ1608-F11N□
LLQ1608-F12N□
LLQ1608-F15N□
LLQ1608-F16N□
LLQ1608-F18N□
LLQ1608-F22N□
LLQ1608-F24N□
LLQ1608-F27N□
LLQ1608-F30N□
LLQ1608-F33N□
LLQ1608-F36N□
LLQ1608-F39N□
LLQ1608-F43N□
LLQ1608-F47N□
LLQ1608-F56N□
LLQ1608-F68N□
LLQ1608-F72N□
LLQ1608-F82N□
LLQ1608-FR10□
LLQ1608-FR11□
LLQ1608-FR12□
LLQ1608-FR15□
LLQ1608-FR18□
LLQ1608-FR22□
LLQ1608-FR27□
LLQ1608-FR33□
LLQ1608-FR39□
LLQ1608-FR47□
Inductance
Lo (nH)
3.6
3.9
4.3
4.7
5.6
6.8
7.5
8.2
8.7
9.5
10
11
12
15
16
18
22
24
27
30
33
36
39
43
47
56
68
72
82
100
110
120
150
180
220
270
330
390
470
(1)
Tolerance
J,K
J,K
J,K
J,K
J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
G,J,K
Inductance
Test Frequency
(MHz)
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
200
200
200
150
150
150
150
150
150
100
100
100
100
100
100
Q
Min.
22
22
22
20
25
27
28
28
28
28
31
33
35
35
34
35
38
37
40
37
40
38
40
39
38
38
37
34
34
34
32
32
28
25
25
24
25
25
25
(1)
Q
Test Frequency
(MHz)
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
250
200
200
200
150
150
150
150
150
150
100
100
100
100
100
100
S.R.F.
(MHz)
Min.
5900
6900
5900
5800
6000
5800
4800
4600
4600
5400
4800
4000
4000
4000
3300
3100
3000
2650
2800
2250
2300
2080
2200
2000
2000
1900
1700
1700
1700
1400
1350
1300
990
990
900
900
900
700
700
(2)
R
()
Max.
0.063
0.080
0.063
0.116
0.100
0.110
0.106
0.110
0.109
0.135
0.130
0.107
0.130
0.170
0.134
0.170
0.190
0.161
0.220
0.187
0.220
0.250
0.250
0.280
0.280
0.310
0.340
0.490
0.540
0.580
0.610
0.720
0.920
1.250
2.10
2.30
3.63
3.70
5.90
(3)
DC
Rated DC
(4)
Current
(mA) Max.
700
700
700
700
700
700
700
700
700
700
700
700
700
700
700
700
700
700
600
600
600
600
600
600
600
600
600
400
400
400
300
300
280
240
200
170
170
130
100
Add the tolerance of inductance to within the
□
of the part Number as follows: G=2%, J=5%, K=10%
□ はインダクタンスの許容差をあらわして居りますので、ご指定下さい。G=2%,
J=5%, K=10%
(1) Inductance and Q is measured with a RF LCR meter 4287A
(Agilent Technologies) or equivalent.
(2) Self resonant frequency is measured with a network analyzer
8720ES (Agilent Technologies) or equivalent.
(3) DC resistance is measured with a micro ohm meter 34420A
(Agilent Technologies) or equivalent.
(4) Rated DC current is coil temperature to rise by 20°C. (Reference
ambient temperature 20°C)
(1)
インダクタンスとQはLCRメーター4287A（Agilent
Technologies）または同等品により測定する。
(2)
自己共振周波数はインピーダンスアナライザー8720ES(Agilent
Technologies)
または同等品により測定する。
(3)
直流抵抗はマイクロオームメーターまたは同等品により測定す
る。
(4)
許容電流はコイルの温度が20°C上昇する値。（周囲温度20°Cを
基準とする）
